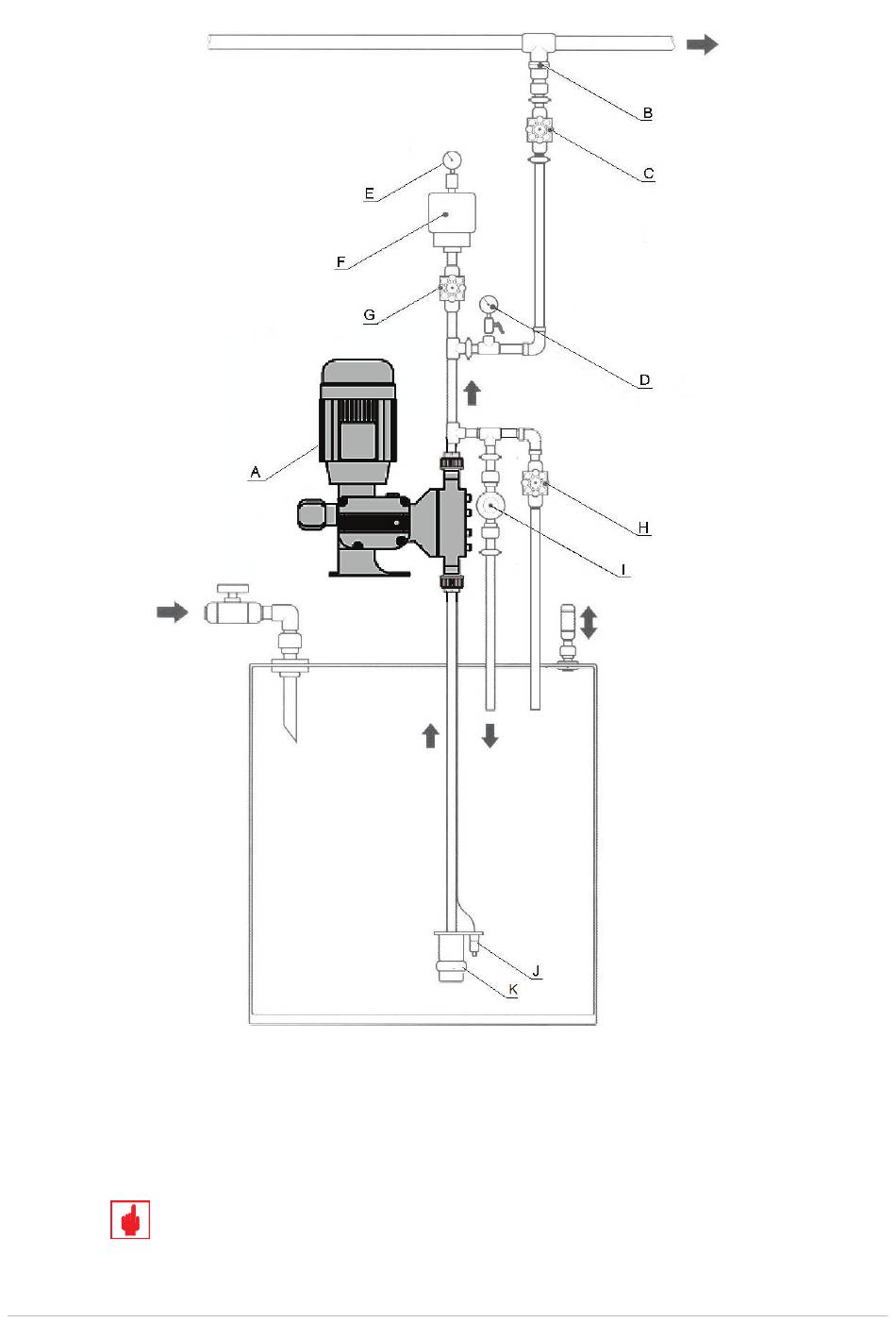

4.5 hydraulischer Anschluss
Legende:
A PRIUS - Pumpe
B Dosierventil
C Absperrventil
D Manometer mit Manometerhahn
E Druckluftmanometer mit Schlauchventil
F Pulsationsdämpfer
14
systemleitung p > 1 bar
befüllung
Achtung!
Motor-Membrandosierpumpen dürfen nur mit geeigneten, vom Pumpenhersteller
freigegebenen Sicherheitsventilen gegen Überdruck betrieben werden.
Bei Missachtung dieser Herstellervorschrift erlischt im Schadensfall die Gewährleistung!
be- und entlüftung
abb. 7
G Absperrventil
H Entlüftungsventil
(bei Pumpen mit PVC- o. Edelstahl-Dosierkopf)
I
Überdruck-Sicherheitsventil
J
Niveauschalter "LEVEL"
K Fußventil mit Filter
