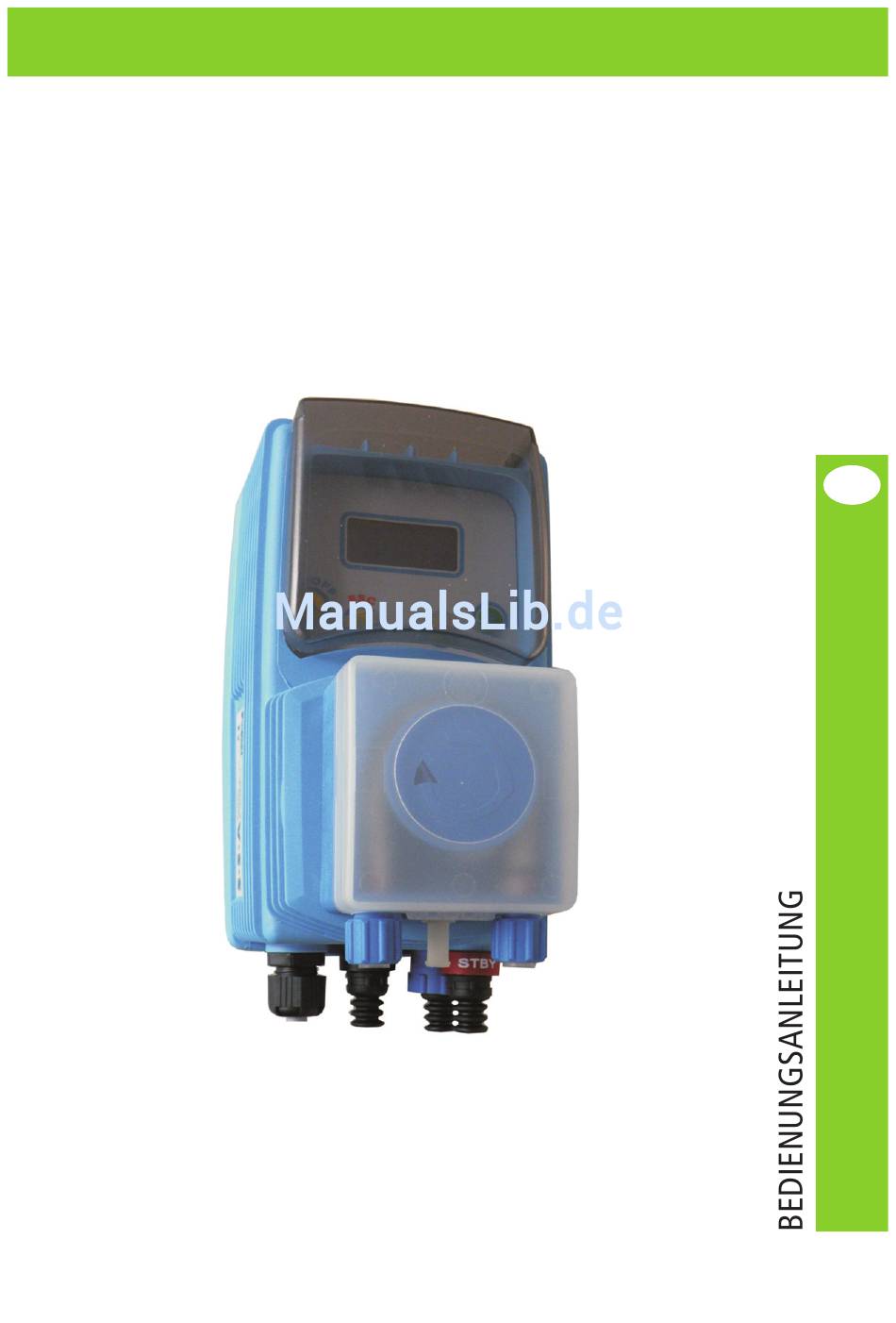

- Seite 1 VMS-PO PER HS peristaltikpumpe mit pH-, oder redox-messung/regelung (einstellbar) Version: r1-07-14...
-
Seite 2: Inhaltsverzeichnis
diese bedienungsanleitung enthält wichtige sicherheitsinformationen. bei nichtbeachten drohen schwere personen- und sachschäden. lesen sie diese anleitung sorgfältig und vollständig durch, bevor sie mit der installation und inbetriebnahme beginnen. bewahren sie diese anleitung für eine spätere Verwendung in der nähe des gerätes auf. informationen und spezifikationen in dieser anleitung können unvollständig oder überholt sein. - Seite 3 inHaltSVERzEicHniS allgEMEinE SicHERHEitSHinwEiSE ...............5 erläuterung der verwendeten symbole ................5 sicherheitshinweise ......................5 allgEMEinE BEScHREiBung ................6 Verwendung ........................6 typenschild ........................6 lieferumfang Zubehör ....................7 gerätebeschreibung ....................... 8 HyDRauliScHE inStallatiOn .................9 Vorbereitung der installation ..................9 montage impfventil ....................... 9 montage inline-elektrodenhalter .................
- Seite 4 inHaltSVERzEicHniS restCal -> kalibrierung zurücksetzen auf Werkseinstellung ........32 dosal -> max. zulässige dosierzeit ..............33 readal -> max. zulässige messzeit ................ 34 stand-by -> durchflussüberwachung “stbY” ............35 Outal -> relaisausgang „alarm“ ................. 35 7.10 delay -> startverzögerung ................... 36 7.11 Factory ->...
-
Seite 5: Allgemeine Sicherheitshinweise
allgEMEinE SicHERHEitSHinwEiSE die bestimmungsgemäße Verwendung des gerätes ist in dieser betriebsanleitung beschrieben. der betrieb, die installation und die Wartung des gerätes abweichend von dieser anleitung stellt die sicherheit des betreibers, sowie die Funktion des gerätes und angeschlossener anlagen in Frage und ist deshalb unzulässig! Erläuterung der verwendeten Symbole Warnung: dieses symbol warnt vor gefahren. -
Seite 6: Abb. 2.1 Typenschild

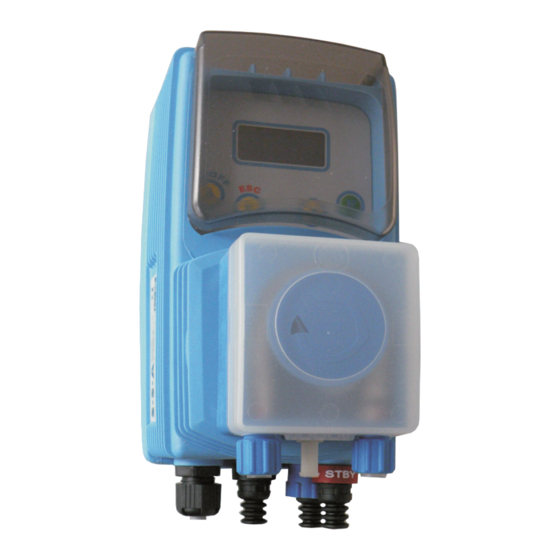

allgEMEinE BEScHREiBung Verwendung die pumpen der serie Vms-pO per sind mit einem elektromotor angetriebene schlauchquetschpumpen mit einer integrierten pH-Wert- und redoxpotential-messung. der messparameter ist im programmiermenü der pumpe einstellbar. Zusammen mit der passenden messelektrode kann also wahlweise der pH-Wert, oder der redox-Wert gemessen und einem einstellbaren sollwert die leistung der pumpe proportional zum messwert geregelt werden. -
Seite 7: Abb. 2.2 Lieferumfang
lieferumfang zubehör abb. 2.2 lieferumfang tab. 2.1 lieferumfang beschreibung anzahl impfventil 1/2” - 4x6 mm, pVdF axial-Fußventil pVdF mit niveauschalter und 3,5 m anschlusskabel mit bnC-stecker* bedienungsanleitung 6er dübel und schrauben 4 m saug- und dosierschlauch 4x6 mm, pVC 2 m „stand-bY” - anschlusskabel mit bnC-stecker (rot) und offenen kabelenden * Das Axial-Fußventil mit Niveauschalter ist im Lieferumfang nicht enthalten, wenn eine LASP-Sauglanze mitbestellt wird! Hinweis:... -
Seite 8: Abb. 2.3 Gerätebeschreibung
gerätebeschreibung klappdeckel (spritzschutz) lC-display 4 Folientasten peristaltikpumpe Überwurfmutter sauganschluss druckanschluss spannungsversorgung anschluss „stbY” für durchflussüberwachung anschluss „pH/redox“ für pH-, oder redox-elektrode anschluss „leVel” für niveauschalter abb. 2.3 gerätebeschreibung... -
Seite 9: Abb. 3.1 Montage Impfventil
HyDRauliScHE inStallatiOn Vorbereitung der installation die installation und inbetriebnahme des gerätes erfolgt in fünf schritten. 1. montage 2. installation der hydraulischen komponenten (schläuche, Fußventil, impfventil) 3. elektrische installation (anschluss spannungsversorgung, leermelder, externe ansteuerung) 4. inbetriebnahme 5. programmierung und konfiguration bevor sie mit der installation beginnen, vergewissern sie sich, dass alle für die sicherheit der bedienperson erforderlichen sicherheitsmaßnahmen getroffen wurden. -
Seite 10: Abb. 3.2 Schlauchanschluss
Montage inline-Elektrodenhalter installieren sie den inline-elektrodenhalter in die Filtervorlaufleitung, bzw. in eine bypassleitung. Verwenden sie entsprechend dem rohrquerschnitt folgende typen: • dn 40 und dn 50 (pVC 50 und 63 mm): typ pelC (siehe abb. 11.1). • ≥ dn 65: bypassleitung in dn 15 (pVC 20 mm) mit typ pel (siehe abb. 11.2). Schlauchanschluss Peristaltikpumpe •... -
Seite 11: Montage Axial-Fußfilter Mit Niveauschalter
Montage axial-fußfilter mit niveauschalter im lieferumfang ist ein axial-Fußfilter mit niveauschalter/leermelder enthalten, wenn die Option lasp - sauglanze nicht bestellt wurde. der niveauschalter/leermelder ist demontierbar und besteht aus drei komponenten: - Oberer klemmring - schwimmer mit integriertem magnetring - kontaktschalter mit anschlusskabel Demontage des niveauschalters (montage in umgekehrter reihenfolge): 1) schrauben sie den schlauchanschluss ab. -
Seite 12: Abb. 4.1 Hilfsrelais
ElEKtRiScHE inStallatiOn Spannungsversorgung achtung! die elektrischen anschlüsse des gerätes sollten nur von entsprechend ausgebildetem Fachpersonal vorgenommen werden! Vor dem anschluss sind folgende punkte zu beachten: • Vergewissern sie sich, dass die anschlusswerte auf dem typenschild des gerätes mit den Werten des Versorgungsnetzes übereinstimmen. -
Seite 13: Abb. 4.2 Diagramm Spannungsspitzen
die elektronik des gerätes verfügt über eine interne Feinsicherung als zusätzlichen schutz gegen Überspannung (275V/50 Hz - 150V/60 Hz), sowie gegen netzstörungen bis zu 4 kV während einer dauer von ca. 50 µsec, mit einem spitzenverlauf wie in der abbildung (4.2) dargestellt: abb. -
Seite 14: Abb. 4.4 Nped4-Durchflussarmatur
Der Potentialausgleich wird nicht an die PE-leitung der Spannungsversorgung des gerätes angeschlossen! emeC - durchflussarmaturen vom typ „nped4“ verfügen bereits über einen sog. „potential- ausgleichsstift, der einfach mit einem 2,5 mm² pe-kabel an die nächstgelegene erdung (z.b. die erdungsschelle der Wasserversorgungsleitung) angeschlossen werden kann. -
Seite 15: Inbetriebnahme
inBEtRiEBnaHME nachdem sie alle hydraulischen und elektrischen anschlüsse hergestellt haben, können sie das gerät in betrieb nehmen. Vorbereitung zur inbetriebnahme warnung: Schutzkleidung: tragen sie beim umgang mit Chemikalien iMMER geeignete schutzkleidung (z.b. Handschuhe, schutzbrille, schürze, gummistiefel etc.). Weitere informationen dazu finden sie auf den etiketten der Chemikalienkanister, sowie in den zugehörigen sicherheitsdatenblättern. -
Seite 16: Hydraulische Inbetriebnahme
Hydraulische inbetriebnahme • Überprüfen sie zuerst noch einmal, ob alle anschlüsse vorgenommen wurden und ob die Verschraubungen auch alle angezogen sind. • schalten sie die Filterpumpe ein. • bei nped4 durchflussarmatur: Öffnen sie langsam die beiden kugelhähne der messwasserleitungen. • Falls noch nicht geschehen: stecken sie den netzstecker in die steckdose, um das gerät einzu- schalten. -
Seite 17: Abb. 6.1 Startdisplay
BEDiEnung Start- und Hauptdisplay beim einschalten der spannungsversorgung erscheint zunächst für einige sekunden das start- display, bevor das gerät ins Hauptdisplay wechselt und in den zuletzt aktiven betriebsmodus geht. im startdisplay wird die geräteversion und der aktuelle softwarestand angezeigt. VpO per r 1.1 abb. -
Seite 18: Eingaben Speichern
Eingaben speichern Wurden in einem eingabefeld die Werte verändert, können sie anschließend • mit < e > speichern, • oder mit < esC > das eingabefeld verlassen und die „alten“ Werte beibehalten. Ein- und ausschalten der Pumpe die taste < esC > ist mit folgender doppelfunktion belegt: •... -
Seite 19: Betriebsanzeigen
Betriebsanzeigen Vom Hauptdisplay aus können sie sich weitere betriebsanzeigen und einstellungen anzeigen lassen, pH 7.25 ohne in das programmiermenü gehen zu müssen: drücken sie die < auF > - taste, um sich weitere informationen anzeigen zu lassen. dieses bild zeigt die programmierte, max. zulässige sollwertabweichung an. pH 1 % in diesem beispiel soll die dosierpumpe bei einem pH-Wert ≥... -
Seite 20: Alarme
alarme läuft ein alarm auf, dann wird dies durch ein wechselndes Hauptdisplay angezeigt: pH 7.95 pH 7.95 On 100% alarm ! • gehen sie mit der taste < auF > in das betriebsbild „alarm“, um die ursache der störung zu ermitteln. -
Seite 21: Menü
MEnü Vom Hauptdisplay gelangen sie durch drücken der taste < e > ins programmiermenü für die 7.25 pH einstellung der betriebs- und regelparameter, sowie zur kalibrierung der messelektrode • durch drücken der < e > - taste öffnet sich zunächst das bild zur eingabe eines passwortes. passWOrd •... -
Seite 22: Mode -> Betriebsmodus Ph- Oder Redox-Messung Wählen
MEnü (FOrtsetZung) untermenü Seite Outal -> Outal schaltrichtung alarmrelais (Option) einstellen. delay Delay -> delay dosierverzögerungszeit einstellen. Factory factory -> Factory das gerät auf die Werkseinstellungen zurücksetzen. passw Passw -> passw password ändern/einstellen. lang -> lang lang sprache (displayanzeige) einstellen. manual Manual ->... -
Seite 23: Setp -> Sollwerte (Setpoint)
7.2 SetP -> Sollwerte (Set Point) im menü „setp“ stellen sie den Dosiermodus, sowie den Sollwert -> setp On-OFF und die max. Regelabweichung ein. FastCal -> prOp die pumpe kann wahlweise im proportional- oder On/OFF-modus betrieben werden. -> On-OFF prOp 7.2.1 Proportional-Modus für pH (empfohlen): On-OFF Weicht der Messwert vom Sollwert ab, wird die pumpe in einer Zykluszeit „Z“... -
Seite 24: Proportional-Modus Für Redox (Chlor)
7.2.2 Proportional-Modus für Redox (chlor) On-OFF • stellen sie im menü „mV Hi“ den mV-Wert für den gewünschten Sollwert (z.b. 650 mV) ein. -> prOp • gehen sie dann mit < reCHts > in das Feld „%“ zur einstellung der dosierleistung bei erreichen des sollwertes. -
Seite 25: On/Off-Modus Für Ph
7.2.3 On/Off-Modus für pH -> On-OFF im „On/OFF“ - modus schaltet die pumpe bei erreichung/Überschreitung der max. regelabweichung prOp ein und läuft so lange im dauerlauf, bis der sollwert erreicht ist. achtung! dieser betriebsmodus wird üblicherweise nur bei langzeitig über den tag und stark frequentierten becken gewählt. -
Seite 26: On/Off-Modus Für Redox (Chlor)
7.2.4 On/Off-Modus für Redox (chlor) -> On-OFF im „On/OFF“ - modus schaltet die pumpe bei erreichung/Überschreitung der max. regelabweichung prOp ein und läuft so lange im dauerlauf, bis der sollwert erreicht ist. achtung! dieser betriebsmodus wird üblicherweise nur bei langzeitig über den tag und stark frequentierten becken gewählt. -
Seite 27: Fastcal ->Schnellkalibrierung
fastcal -> Schnellkalibrierung im menü „FastCal“ (schnellkalibrierung) können sie die angeschlossene messelektrode mit vorgegebenen puffer- lösungen „pH 7.00“ und „pH 4.00“ für die pH-elektrode (siehe kapitel 7.3.1) und „650 mV“ für die redox-elektrode (siehe kapitel 7.3.2) kalibrieren. Hinweis: benutzen sie das menü „Cal“(siehe kapitel 7.4), wenn sie pufferlösungen mit anderen Werten verwenden! 7.3.1 fastcal ->... - Seite 28 7.3.1 fastcal -> pH-Messung (Fortsetzung) 4. nehmen sie die elektrode aus der pufferlösung heraus, wischen sie sie mit einem sauberen buFFer pH papiertuch ab und tauchen sie sie dann in die Flasche mit der pufferlösung „pH 4.0“ zur kalibrierung der sog. elektrodensteilheit. schwenken sie die elektrode leicht in der Flasche, bis sich die anzeige im bereich von ca.
-
Seite 29: Fastcal -> Redox-Messung Mit 650 Mv
7.3.2 fastcal -> Redox-Messung mit 650 mV im menü „FastCal“ können sie die angeschlossene messelektrode mit einer vorgegebenen -> FastCal pufferlösung von 650 mV kalibrieren. die kalibrierung (eichung) der redox-elektrode erfolgt mit einer sog. 1-punkt-kalibrierung durch eine pufferlösung mit bekanntem mV-Wert. in der schwimmbadtechnik wird dazu üblicherweise die pufferlösung mit einem Wert von 650 mV für die elektrodensteilheit (Werkseinstellung) verwendet. -
Seite 30: Cal -> Messelektroden Kalibrieren
cal -> Messelektroden kalibrieren im menü „Cal“ können sie die angeschlossene messelektrode mit beliebigen pufferlösungen kalibrieren. 7.4.1 cal -> pH-Messung die kalibrierung (eichung) der pH-elektrode erfolgt mit einer sog. 2-punkt-kalibrierung durch zwei -> Cal pufferlösungen mit bekannten pH-Werten. restCal Kalibrierung der pH-Messung: 1. - Seite 31 7.4.1 cal -> pH-Messung (Fortsetzung) 5. nehmen sie die elektrode aus der pufferlösung heraus, wischen sie sie mit einem sauberen 4.00 papiertuch ab und tauchen sie sie dann in die Flasche mit der zweiten pufferlösung zur kalib- 4.12 rierung der sog. elektrodensteilheit. im oberen Feld geben sie den Wert der pufferlösung ein.
-
Seite 32: Cal -> Redox-Messung
7.4.2 cal -> Redox-Messung die kalibrierung (eichung) der redox-elektrode erfolgt mit einer sog. 1-punkt-kalibrierung durch -> Cal eine pufferlösung mit bekanntem mV-Wert. restCal Kalibrierung der Redox-Messung: 1. Öffnen sie das untermenü mit der < e > - taste. im oberen Feld sehen sie den Wert für die pufferlösung zur kalibrierung der sog. elektroden- +650 steilheit. -
Seite 33: Dosal Readal
Dosal -> Maximal zulässige Dosierzeit achtung! Eine verschmutzte oder defekte Messelektrode kann zu einer gefährlichen über- dosierung führen. um das zu vermeiden, kann in diesem menü eine max. dosierzeit vorgegeben werden. innerhalb -> dosal dieser Zeit muss der jeweils festgelegte sollwert (siehe kapitel 7.2 „setp“) erreicht sein und die readal dosierpumpe stoppen. - Seite 34 Readal -> Maximal zulässige Messzeit Ein „eingefrorener“ Messwert aufgrund einer verschmutzten oder defekten Mess- -> readal elektrode kann zu einer gefährlichen überdosierung führen. Flow um das zu vermeiden, kann in diesem menü eine max. messzeit vorgegeben werden. innerhalb dieser Zeit muss sich der messwert bei laufender dosierpumpe signifikant verändert haben, oder der sollwert (siehe auch kapitel 7.2 „setp“) erreicht sein.
-
Seite 35: Stand-By -> Durchflussüberwachung "Stby
Stand-by -> Durchflussüberwachung „StBy” Für eine zuverlässige messung und regelung ist es wichtig, dass die messelektrode kontinuierlich -> stand-by vom Wasser angeströmt wird. Outal damit die pumpe bei „stehendem“ Wasser mit der dosierung stoppt, verfügt sie über einen digitaleingang mit der bezeichnung „stbY“ (stand-by), an den z.b. eine durchflussüberwachung angeschlossen werden kann. -
Seite 36: Delay -> Startverzögerung
7.10 Delay -> Startverzögerung in diesem menü kann eine startverzögerung nach dem einschalten der spannungsversorgung -> delay programmiert werden. Factory die startverzögerung läuft als Count-down ab. Während des Count-down ist die messung aktiv; die regelung aber noch deaktiviert. Öffnen sie das untermenü mit der < e > - taste. stellen sie mit den tasten <... -
Seite 37: Passw -> Passwort Ändern
7.12 Passw -> Passwort ändern in diesem menü kann das Zugangspasswort für die menüebene geändert werden. -> passw lang Öffnen sie das untermenü mit der < e > - taste. passWOrd geben sie einen neuen kode ein. 0 0 0 0 drücken sie <... -
Seite 38: Manual -> Pumpe Manuell Einschalten/Entlüften
7.14 Manual -> Pumpe manuell einschalten/entlüften in diesem menü kann die pumpe für eine vorgegebene Zeit manuell (d.h. von Hand) eingeschaltet -> manual werden. mode Öffnen sie das untermenü mit der < e > - taste. stellen sie mit den tasten < auF > und < reCHts > eine Zeit ein, innerhalb der die pumpe laufen soll. manual einstellbereich: 00 ... -
Seite 39: Tab. 8.1 Wartung
waRtung für den sicheren und ordnungsgemäßen Betrieb des gerätes ist die regelmäßige überprüfung, Reinigung und gegebenenfalls Kalibrierung der Messelektrode unerlässlich! nur so kann eine gute badewasserqualität und damit das Wohlbefinden des badegastes gewähr- leistet werden. aus diesem grund ist es zu empfehlen, folgende Wartungsintervalle einzuhalten: tab. -
Seite 40: Abb. 8
Peristaltikschlauch wechseln achtung! die demontage des peristaltikschlauches kann ohne die Verwendung von Werkzeug durchgeführt werden. 1. stellen sie zuerst den axial-Fußfilter (bzw. lasp-sauglanze) in einen eimer mit sauberem Wasser und lassen die pumpe für 2-3 minuten laufen, damit die Chemikalie aus dem schlauch entfernt wird. -
Seite 41: Ausserbetriebnahme
auSSERBEtRiEBnaHME bei einer kurzfristigen außerbetriebnahme über 1 – 2 Wochen reicht es aus, wenn sie entweder das gerät in den betriebsmodus „OFF“ stellen, oder einfach den netzstecker ziehen. bei einer längerfristigen außerbetriebnahme – z.b. über die Winterpause – sollten sie folgende maßnahmen durchführen: •... -
Seite 42: Technische Daten
10. tEcHniScHE DatEn typ: VMS-PH PER HS 1,503 spannungsversorgungen: 230 VaC (180-270 VaC) (siehe typenschild) 115 VaC (90-135 VaC) 24 VaC (20-32 VaC) 12 VdC (10-16 VdC) max. dosierleistung: 3 l/h Max. zulässiger gegendruck: 1,5 bar max. ansaughöhe: 1,5 m umgebungstemperatur: 0 ÷... -
Seite 43: Tab. 10.1 Verschleiß Und Ersatzteile
10.1 Verschleiss- und Ersatzteile tab. 10.1 Verschleiß- und ersatzteile bezeichnung: Code: peristaltikschlauch Hs 15004321 peristaltikschlauch-kit Hs 15004311 komplett mit schlauchanschlüssen schlauchanschluss-set Hs 15004331 peristaltik-drehkreuz Hs 15004361 komplett mit rollen peristaltik-pumpenkopf Hs 15004301 komplett motor für peristaltik-pumpe Hs 15004341... -
Seite 44: Abb. 11.1 Installation Der Messelektrode Direkt In Die Filterleitung
11. inStallatiOnSBEiSPiElE 11.1 installation der Messelektrode direkt in die filterleitung abb. 11.1 installationsbeispiel 1... -
Seite 45: Abb. 11.2 Installation Der Messelektrode In Eine Bypassleitung
11.2 installation der Messelektrode in eine Bypassleitung abb. 11.2 installationsbeispiel 2 bei rohrquerschnitten ≥ dn 65 (pVC 70 mm) wird die installation eines pel - inline-elektrodenhalters in eine absperrbare dn 15 bypassleitung (pVC 20 mm) empfohlen, um den Zugang zur messelektrode zwecks reinigung/kalibrierung zu erleichtern. -
Seite 46: Garantiebedingungen
„reparatur-VersandFOrmular“ (im anhang dieser bedie- nungsanleitung) mit der dekontaminationserklärung, bevor ihr auftrag bearbeitet werden kann. das „reparatur-VersandFOrmular“ können sie auch von der Website www.emec-gmbh.de herunter- laden, bzw. bei ihrem lieferanten anfordern. - die vollständige anschrift des Verbrauchers zusammen mit einer kurzen Fehlerbeschreibung. -
Seite 47: Anhang: Reparatur-Versandformular
mOd 7.5 b1 Q ed. 1 - rev. 0 21/02/2012 REPaRatuR-VERSanDfORMulaR Fügen sie das vollständig ausgefüllte Formular den Versandpapieren bei! DatuM ..........VERSEnDER Firma ..............................strasse, plZ, Ort ............................telefon ..............................ansprechpartner ............................PuMPEntyP (siehe typenschild) pumpen-Code (siehe typenschild ........................seriennummer .............................. - Seite 48 als beitrag zum umweltschutz wurden zur Herstellung der dosierpumpe sowie des vorliegenden Handbuchs ausschließlich recyclebare materialien verwendet. entsorgen sie schädliche materialien immer in dafür vorgesehen einrichtungen! informationen zu recyclingmöglichkeiten in ihrer nähe erhalten sie bei den zuständigen behörden!
