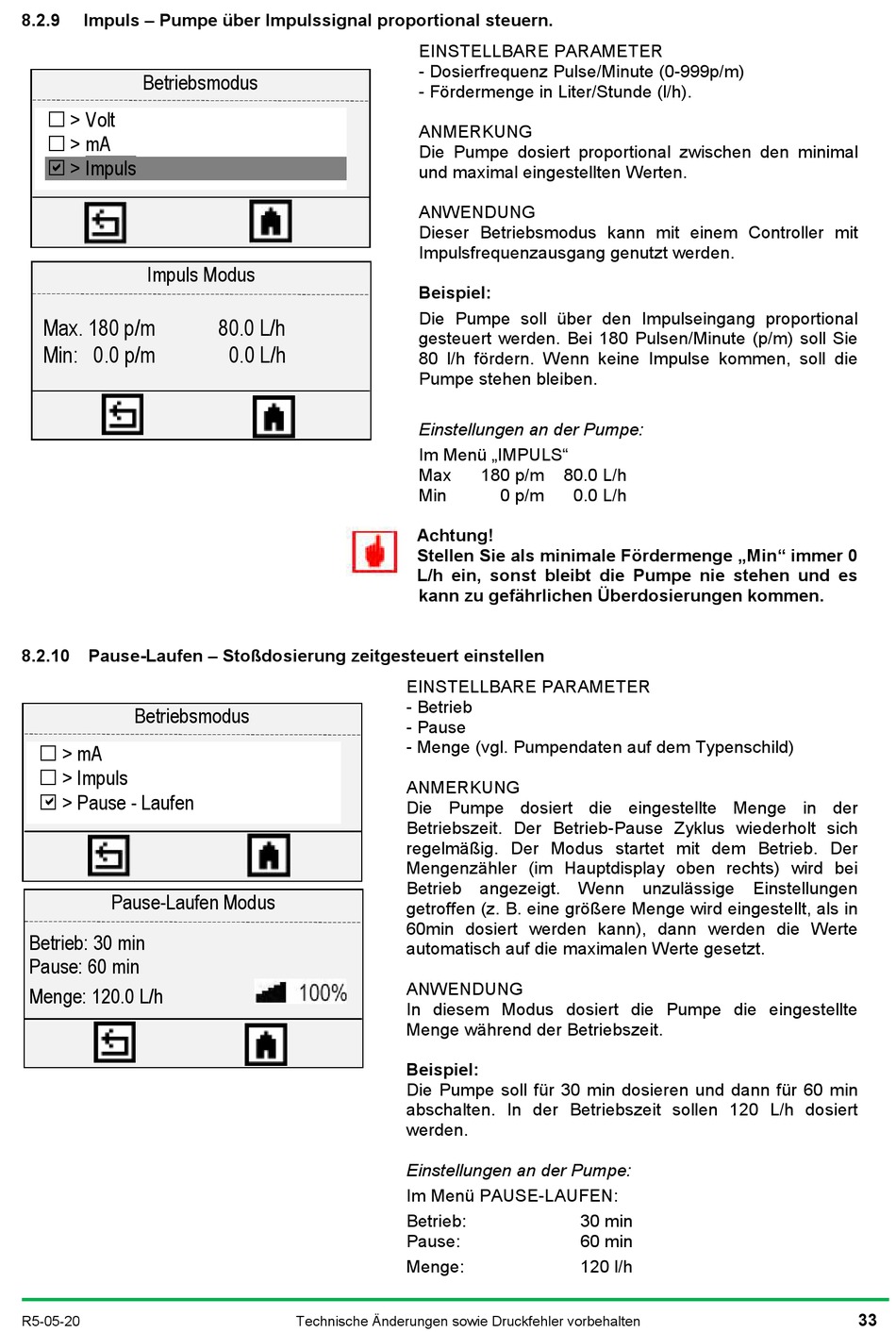

8.2.9
Impuls – Pumpe über Impulssignal proportional steuern.
Betriebsmodus
> Volt
> mA
> Impuls
Impuls Modus
Max. 180 p/m
Min: 0.0 p/m
8.2.10
Pause-Laufen – Stoßdosierung zeitgesteuert einstellen
Betriebsmodus
> mA
> Impuls
> Pause - Laufen
Pause-Laufen Modus
Betrieb: 30 min
Pause: 60 min
Menge: 120.0 L/h
R5-05-20
80.0 L/h
0.0 L/h
Technische Änderungen sowie Druckfehler vorbehalten
EINSTELLBARE PARAMETER
- Dosierfrequenz Pulse/Minute (0-999p/m)
- Fördermenge in Liter/Stunde (l/h).
ANMERKUNG
Die Pumpe dosiert proportional zwischen den minimal
und maximal eingestellten Werten.
ANWENDUNG
Dieser Betriebsmodus kann mit einem Controller mit
Impulsfrequenzausgang genutzt werden.
Beispiel:
Die Pumpe soll über den Impulseingang proportional
gesteuert werden. Bei 180 Pulsen/Minute (p/m) soll Sie
80 l/h fördern. Wenn keine Impulse kommen, soll die
Pumpe stehen bleiben.
Einstellungen an der Pumpe:
Im Menü „IMPULS"
Max
180 p/m
80.0 L/h
Min
0 p/m
0.0 L/h
Achtung!
Stellen Sie als minimale Fördermenge „Min" immer 0
L/h ein, sonst bleibt die Pumpe nie stehen und es
kann zu gefährlichen Überdosierungen kommen.
EINSTELLBARE PARAMETER
- Betrieb
- Pause
- Menge (vgl. Pumpendaten auf dem Typenschild)
ANMERKUNG
Die Pumpe dosiert die eingestellte Menge in der
Betriebszeit. Der Betrieb-Pause Zyklus wiederholt sich
regelmäßig. Der Modus startet mit dem Betrieb. Der
Mengenzähler (im Hauptdisplay oben rechts) wird bei
Betrieb angezeigt. Wenn unzulässige Einstellungen
getroffen (z. B. eine größere Menge wird eingestellt, als in
60min dosiert werden kann), dann werden die Werte
automatisch auf die maximalen Werte gesetzt.
ANWENDUNG
In diesem Modus dosiert die Pumpe die eingestellte
Menge während der Betriebszeit.
Beispiel:
Die Pumpe soll für 30 min dosieren und dann für 60 min
abschalten. In der Betriebszeit sollen 120 L/h dosiert
werden.
Einstellungen an der Pumpe:
Im Menü PAUSE-LAUFEN:
Betrieb:
Pause:
Menge:
30 min
60 min
120 l/h
33
