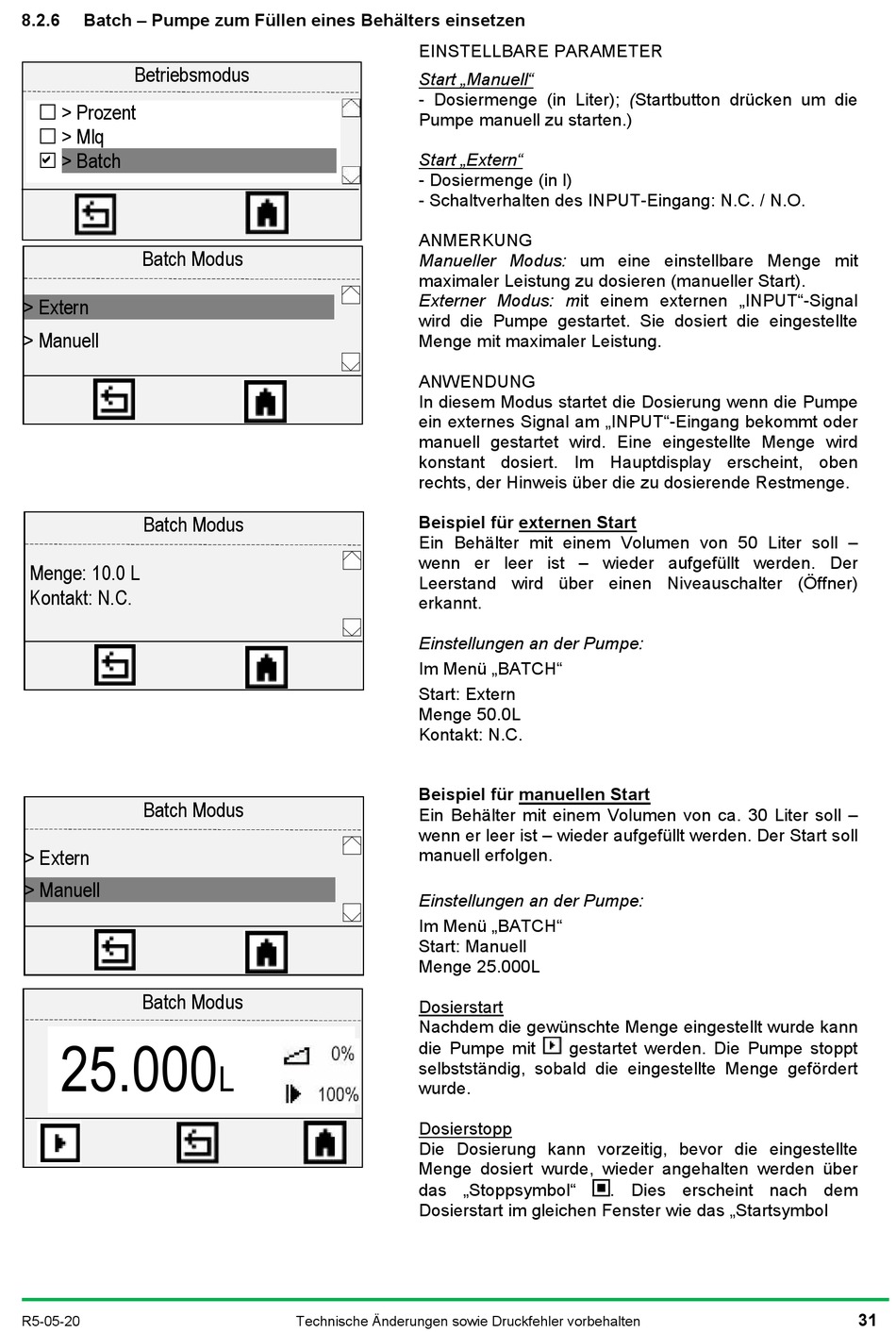

8.2.6 Batch – Pumpe zum Füllen eines Behälters einsetzen
Betriebsmodus
 > Prozent
 > Mlq
 > Batch 
Batch Modus
> Extern
> Manuell
Batch Modus
Menge: 10.0 L
Kontakt: N.C.
Batch Modus
> Extern
> Manuell
Batch Modus
25.000
R5-05-20
L
Technische Änderungen sowie Druckfehler vorbehalten
EINSTELLBARE PARAMETER
Start „Manuell"
- Dosiermenge (in Liter); (Startbutton drücken um die
Pumpe manuell zu starten.)
Start „Extern"
- Dosiermenge (in l)
- Schaltverhalten des INPUT-Eingang: N.C. / N.O.
ANMERKUNG
Manueller Modus: um eine einstellbare Menge mit
maximaler Leistung zu dosieren (manueller Start).
Externer Modus: mit einem externen „INPUT"-Signal
wird die Pumpe gestartet. Sie dosiert die eingestellte
Menge mit maximaler Leistung.
ANWENDUNG
In diesem Modus startet die Dosierung wenn die Pumpe
ein externes Signal am „INPUT"-Eingang bekommt oder
manuell gestartet wird. Eine eingestellte Menge wird
konstant dosiert. Im Hauptdisplay erscheint, oben
rechts, der Hinweis über die zu dosierende Restmenge.
Beispiel für externen Start
Ein Behälter mit einem Volumen von 50 Liter soll –
wenn er leer ist – wieder aufgefüllt werden. Der
Leerstand wird über einen Niveauschalter (Öffner)
erkannt.
Einstellungen an der Pumpe:
Im Menü „BATCH"
Start: Extern
Menge 50.0L
Kontakt: N.C.
Beispiel für manuellen Start
Ein Behälter mit einem Volumen von ca. 30 Liter soll –
wenn er leer ist – wieder aufgefüllt werden. Der Start soll
manuell erfolgen.
Einstellungen an der Pumpe:
Im Menü „BATCH"
Start: Manuell
Menge 25.000L
Dosierstart
Nachdem die gewünschte Menge eingestellt wurde kann
die Pumpe mit gestartet werden. Die Pumpe stoppt
selbstständig, sobald die eingestellte Menge gefördert
wurde.
Dosierstopp
Die Dosierung kann vorzeitig, bevor die eingestellte
Menge dosiert wurde, wieder angehalten werden über
das „Stoppsymbol"
Dosierstart im gleichen Fenster wie das „Startsymbol
. Dies erscheint nach dem
