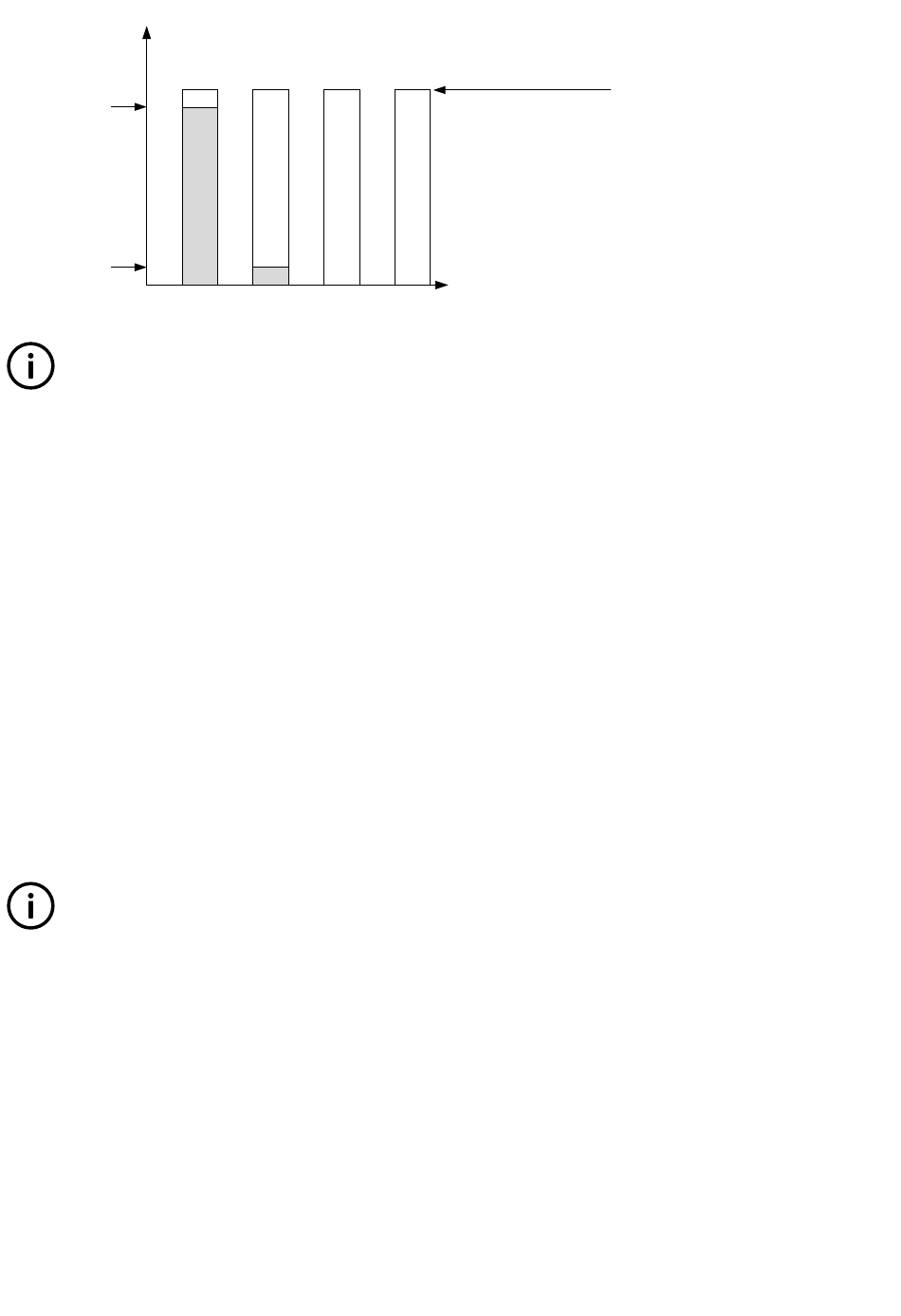

kW
Loadshare
90 %
setpoint P01
Remaining
10 %
load P02
INFO
Wird der Sollwert für die asymmetrische Lastverteilung in Menü 8281 („kW-Wert") höher eingestellt als die Nennleistung
der Aggregate, schaltet das System auf die symmetrische Lastverteilung zurück.

7.20 Kuppelschalterkonfiguration

7.20.1 Kuppelschalterkonfiguration
In einigen der möglichen Applikationsformen der AGC mit der Option G5 kann diese mit einem Kuppelschalter eingesetzt werden, d.
h. einem Schalter, der zwischen den Aggregaten und dem Lastbus betrieben werden.

7.20.2 Kuppelschalterauswahl

In der neuen ASW befindet sich der KS in Menü 8191. Es kann zwischen ON (Kuppelschalter vorhanden) und OFF (Kuppelschalter
nicht vorhanden) ausgewählt werden.

7.20.3 Kuppelschaltersteuerung

Es kann eingestellt werden, ob der Kuppelschalter geöffnet oder geschlossen ist, wenn die Aggregate nicht laufen. Dies ist abhängig
von der Applikation und den Hilfsantrieben. Sind Verbraucher auf der Generatorsammelschiene, muß der Kuppelschalter
geschlossen sein. Ist keine Last dort angeschlossen, kann der Schalter geöffnet sein, wenn die Aggregate stehen.
Der Kuppelschalter öffnet oder schließt sich je nach Einstellung im Menü 8191 („KS öffnen bei").
INFO
Der Schalter verhält sich gemäß den Einstellungen im Menü 8191 und ist nicht abhängig von der Betriebsart.
7.20.4 Kuppelschalter öffnen
Wenn die Aggregate parallel zum Netz laufen und der Netzschalter ausgelöst wird, z. B. durch einen Netzausfall, kann es notwendig
sein, auch den Kuppelschalter auszulösen.
Das ist abhängig von der Gesamtnennleistung der laufenden Aggregate. Können die Aggregate die Last, welche in Menü 8192
„Kuppelschalter-Öffnungspunkt" eingestellt ist, nicht liefern, wird der Kuppelschalter geöffnet. Er wird erst wieder geschlossen, wenn
der Leistungskapazitätssollwert aus Menü 8193 erreicht ist.
Diese Verzögerungszeit kann zum Auslösen untergeordneter Lastgruppen (NEL) verwendet werden.
Beispiel
Automatic Genset Controller, AGC 4189340696L DE
2727
303
DG 1 DG 2 DG 3
Total load on busbar = 3030 kW
DG 4
