Kurzbedienungsanleitung

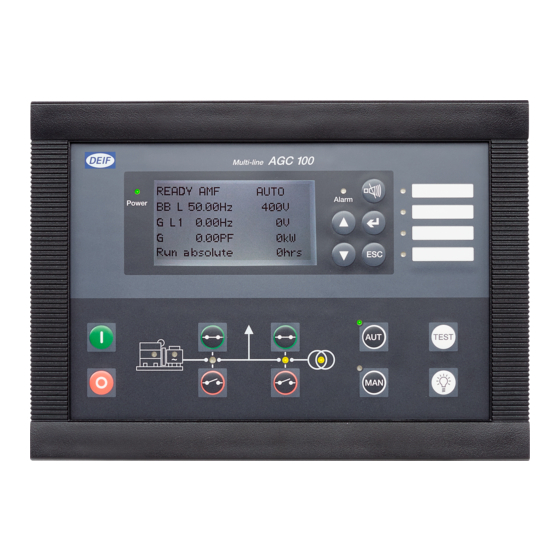

Aggregatesteuerung, AGC 100
● Tasten
● LEDs
● Display und Menüstruktur
● Messwerte
● Alarmbehandlung und Logbücher
DEIF A/S · Frisenborgvej 33 · DK-7800 Skive · Tel.: +45 9614 9614 · Fax: +45 9614 9615 · info@deif.com · www.deif.com
Document no.: 4189340927B
SW version: 4.0x.x

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Deif AGC 100

Inhaltszusammenfassung für Deif AGC 100

  • Seite 1 ● Alarmbehandlung und Logbücher DEIF A/S · Frisenborgvej 33 · DK-7800 Skive · Tel.: +45 9614 9614 · Fax: +45 9614 9615 · info@deif.com · www.deif.com isenborgvej 33 · DK-7800 Skive · Tel.: +45 9614 9614 · Fax: +45 9614 9615 · info@deif.com · www.deif.com Document no.: 4189340927B...

  • Seite 2: Inhaltsverzeichnis

    AGC 100 Operator's manual 4189340927 1. Allgemeine Informationen 1.1. Warnungen, rechtliche Informationen und Sicherheitshinweise.............3 1.1.1. Hinweise und Warnungen ......................3 1.1.2. Rechtliche Information und Haftung .....................3 1.1.3. Sicherheitshinweise ........................3 1.1.4. Elektrostatische Entladung ......................3 1.1.5. Werkseinstellungen ........................3 1.2. Über dieses Dokument...........................4 1.2.1. Anwendungszweck........................4 1.2.2.

  • Seite 3: Allgemeine Informationen

    Diese Anmerkungen bieten allgemeine Informationen. 1.1.2 Rechtliche Information und Haftung DEIF übernimmt keine Haftung für den Betrieb oder die Installation der Aggregate/Systeme. Sollte irgendein Zweifel darüber bestehen, wie die Installation oder der Betrieb des Systems erfolgen soll, muß das verant- wortliche Planungs-/Installationsunternehmen angesprochen werden.

  • Seite 4: Über Dieses Dokument

    AGC 100 Operator's manual 4189340927 Allgemeine Informationen 1.2 Über dieses Dokument 1.2.1 Anwendungszweck Diese Kurzbedienungsanleitung enthält allgemeine Informationen zu den Displayanzeigen, LED-Anzeigen, Tastenfunktionen, Logbüchern und zur Alarmbehandlung. Das Dokument gibt dem autorisierten Bedienpersonal wichtige Informationen für den täglichen Gebrauch des Gerätes.

  • Seite 5: Tasten Und Leds

    AGC 100 Operator's manual 4189340927 Tasten und LEDs 2. Tasten und LEDs 2.1 Basisgerät 2.1.1 Tastenfunktionen Die Tasten auf dem Gerät haben folgende Funktionen: Nr. Funktion Nr. Sekundäre Funktion Die angezeigte Seite einmal nach unten scrollen Programmierung Sollwert verringern Die angezeigte Seite einmal nach oben scrollen Programmierung Sollwert erhöhen...

  • Seite 6: Led-Funktionen

    15: Motorstart (nur im Handbetrieb) 2.1.2 LED-Funktionen Das Display verfügt über 10 LEDs. Abhängig vom Anlagenzustand kann die Leuchtfarbe rot, grün oder gelb sein. In der nachstehenden Tabelle ist die Funktion der LEDs an der AGC 100 beschrieben: LED Nr. LED-Funktion Leistung LED zeigt an: Hilfsspannung eingeschaltet.
  • Seite 7 AGC 100 Operator's manual 4189340927 Tasten und LEDs Die dauerhaft leuchtende LED-Kontrollleuchte zeigt an, dass der Handbetrieb akti- viert ist. Eine blinkende LED-Kontrollleuchte zeigt an, dass der Blockmodus aktiviert ist. AUT: LED zeigt an: Betriebsart AUTO. 4+5: HALB- Wenn sowohl LED 4 als auch 5 erloschen sind, ist der HALBAUTOMATIK-Modus AUTOMATIK aktiviert.

  • Seite 8: Display Und Menüstruktur

    AGC 100 Operator's manual 4189340927 Display und Menüstruktur 3. Display und Menüstruktur 3.1 Menü 3.1.1 Menüsystem Das Display umfasst die nachstehenden Menüsysteme, die ohne Passworteingabe verwendet/eingesehen werden können: Messwertmenüsystem: Dies ist das gängige Menüsystem, welches die Optionen zum Anzeigen der Messwerte umfasst.

  • Seite 9: Exemplarische Menüstruktur

    AGC 100 Operator's manual 4189340927 Display und Menüstruktur 3.1.3 Exemplarische Menüstruktur Die nachstehende Abbildung zeigt exemplarisch die Anordnung der Menüstruktur. Darüber hinaus verdeut- licht sie die Bedeutung der Eingabesymbole..(Bis zu 20 Views) Insel G U-L1L2 400 V G U-L2L3...

  • Seite 10: Display-Funktionen

    AGC 100 Operator's manual 4189340927 Display und Menüstruktur 3.2 Display-Funktionen 3.2.1 Beispiele für die Funktionen Am Display werden sowohl Messwerte als auch Alarme angezeigt. Die nachstehenden Beispiele sind zusammen mit Symbolen und in englischer Sprache angegeben. Beispiele anzeigen Servicemenü: Appl. Ver.: 9.90.0...
  • Seite 11 Keiner Die verfügbaren Parameter sind abhängig von den festgelegten Optionen. Einige Parameter können nur mit der PC-Dienstprogrammsoftware (USW) für AGC 100 geändert werden. Die Pa- rameterliste wird automatisch ausgeblendet, wenn innerhalb eines Zeitraums von 30 Sek. keine Taste betätigt wird.

  • Seite 12: Text In Der Statuszeile

    AGC 100 Operator's manual 4189340927 Text in der Statuszeile 4. Text in der Statuszeile 4.1 Text in der Statuszeile 4.1.1 Standardtexte Bedingung Anmerkung BLOCK Die Betriebsart Block ist aktiviert LEERLAUFTEST Der Testbetrieb ist aktiviert VOLLPROBE LEERLAUFTEST Die Betriebsart Test ist aktiviert und der Test-Timer ###.#min...
  • Seite 13 AGC 100 Operator's manual 4189340927 Text in der Statuszeile Bedingung Anmerkung GS-ABWURF EXTERN Der Leistungsschalter wurde durch externe Geräte Bei einem externen ausgelöst Auslösen erfolgt ein Eintrag im Ereignispro- tokoll NS-ABWURF EXTERN Der Leistungsschalter wurde durch externe Geräte Bei einem externen ausgelöst...

  • Seite 14: Power-Management-Bezogene Texte

    AGC 100 Operator's manual 4189340927 Text in der Statuszeile 4.2 Power-Management-bezogene Texte 4.2.1 Texte, die nur im Power-Management verwendet werden (nur AGC 14x- Varianten) Statustext Bedingung Anmerkung AGC-MAINS AGC STANDBY Wenn redundante AGC-MAINS vorhanden sind, wird diese Meldung am redundanten Gerät angezeigt.

  • Seite 15: Aggregatebetriebsarten

    AGC 100 Operator's manual 4189340927 Aggregatebetriebsarten 5. Aggregatebetriebsarten 5.1 Übersicht Betriebsarten In der AGC gibt es vier Betriebsarten und den AUS-Modus. Die unterschiedlichen Betriebsarten werden über das Display oder über die PC-Dienstprogrammsoftware ausgewählt. Detaillierte Informationen bezüglich der Konfiguration finden Sie im ‚Handbuch für Konstrukteure‘.

  • Seite 16: Alarmbehandlung Und Logbücher

    AGC 100 Operator's manual 4189340927 Alarmbehandlung und Logbücher 6. Alarmbehandlung und Logbücher 6.1 Alarmbehandlung Bei Auflaufen eines Alarms schaltet das Gerät automatisch in die Alarmliste und zeigt diesen auf dem Display Über die 'ESC'-Taste verlassen Sie die Alarmliste. Möchten Sie die Alarmliste später einsehen, können Sie über die ALARM/HUPE-Taste direkt dorthin gelan- gen.

  • Seite 17: Logbücher

    AGC 100 Operator's manual 4189340927 Alarmbehandlung und Logbücher 6.2 Logbücher Es stehen folgende Logbücher zur Verfügung: 1. Ereignisse 2. Alarme 3. Batterietest Das Ereignislogbuch enthält bis zu 50 Einträge, das Alarmlogbuch bis zu 50 historische Alarme und das Bat- terielogbuch bis zu 50 historische Batterietests.
