7.24 Konfigurierbare CAN-IDs

CAN-IDs können nach Bedarf als Mischung aus DG-, Netz- und SKS-Geräten konfiguriert werden:
32 Aggregate
32 Netze
8 Sammelschienenkuppelschalter (BTB)
Wie gezeigt, wird der ID-Bereich für das Aggregat und die Netzgeräte gemeinsam genutzt. Es ist jedoch nicht möglich, mehr als
einem Gerät die gleiche ID in einem Power-Management-System zuzuweisen.
Das bedeutet, dass die Gesamtzahl der CAN-IDs und damit der Geräte in einer Konfiguration 40 beträgt.

7.25 CAN-Bits

Es können 16 CAN-Bits via M-Logic verwendet werden. Angewendet werden diese auf dieselbe Weise wie virtuelle Ereignisse. Die
CAN-Bits werden aktiviert, wenn ein CAN-Befehl von einer Einheit zur nächsten gesendet wird. Sie sparen somit die zusätzliche
Verdrahtung zwischen den AGCs.
Automatic Genset Controller, AGC 4189340696L DE

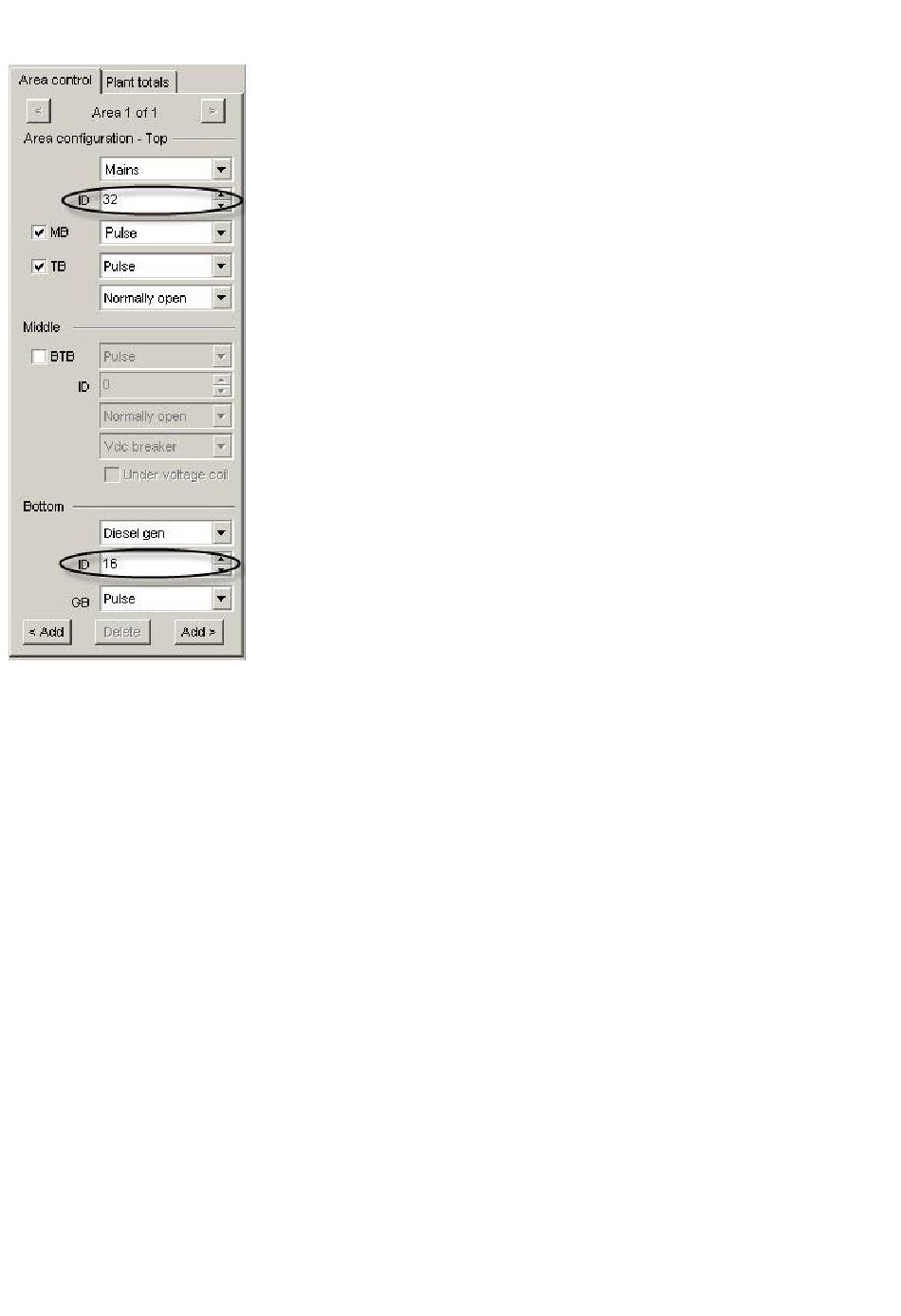

IDs 1–32
IDs 1–32
IDs 33-40
