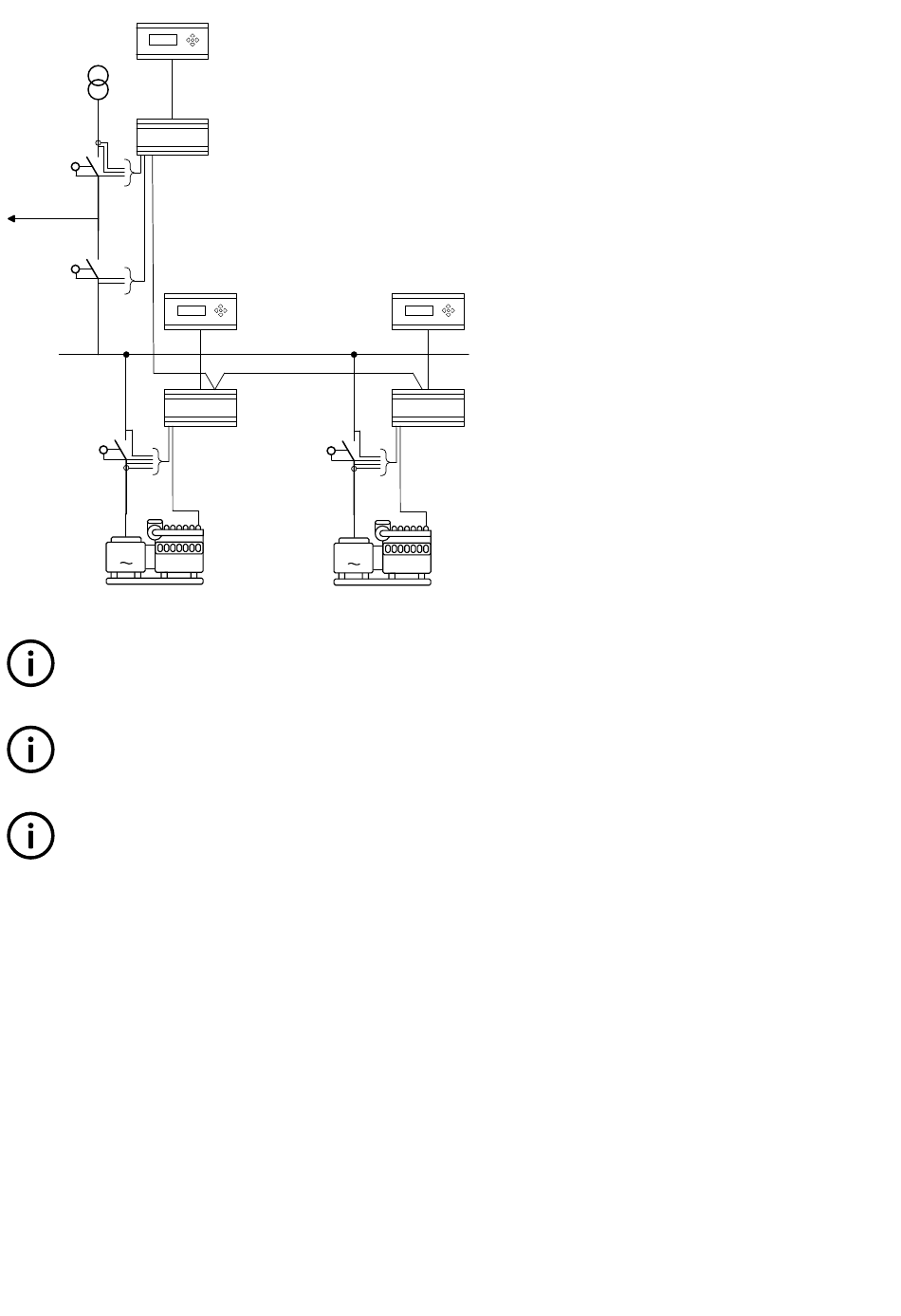

Display mains
Mains
Mains
Controller
breaker
(MB)
Consumers
Tie
breaker
(TB)
Generator
breaker
(GB 1)
G
Diesel generator set 1
INFO
Diese Zeichnung gilt auch für die Applikationen Notstrom ohne Rücksynchronisierung und Lastübernahme ohne
Möglichkeit der Synchronisation der Aggregate mit den MAINS.
INFO
Wenn keine Stromwandler (CT) an die AGC Mains angeschlossen sind, kann stattdessen ein Leistungsmessumformer (4
bis 20 mA) vom Typ TAS-331 verwendet werden.
INFO
Die Messungen des Stromwandlers werden verwendet, wenn die Einstellung des Messumformers 4/20 mA = 0/0 kW
beträgt. Der Messumformer wird dagegen eingesetzt, wenn seine Einstellung nicht 0/0 kW (Parameter 7003 und 7004)
beträgt.

4.3.4 ATS-Anlage

Applikationen mit ATS zur Umschaltung zwischen Netz- und Generatorbetrieb werden ebenfalls unterstützt. Im Folgenden sind zwei
Applikationen dargestellt, die einen ATS verwenden.
Automatic Genset Controller, AGC 4189340696L DE
Display 1
Busbar
CANbus
Controller
Generator
breaker
(GB 2)
G
Diesel generator set 2
Display 2
Controller
