Deif AGC-4 Handbuch Seite 34

AGC 145/146
MB17
Load
TB 17
BTB 33
Busbar
GB 1
AGC4
G
Diesel generator set 1

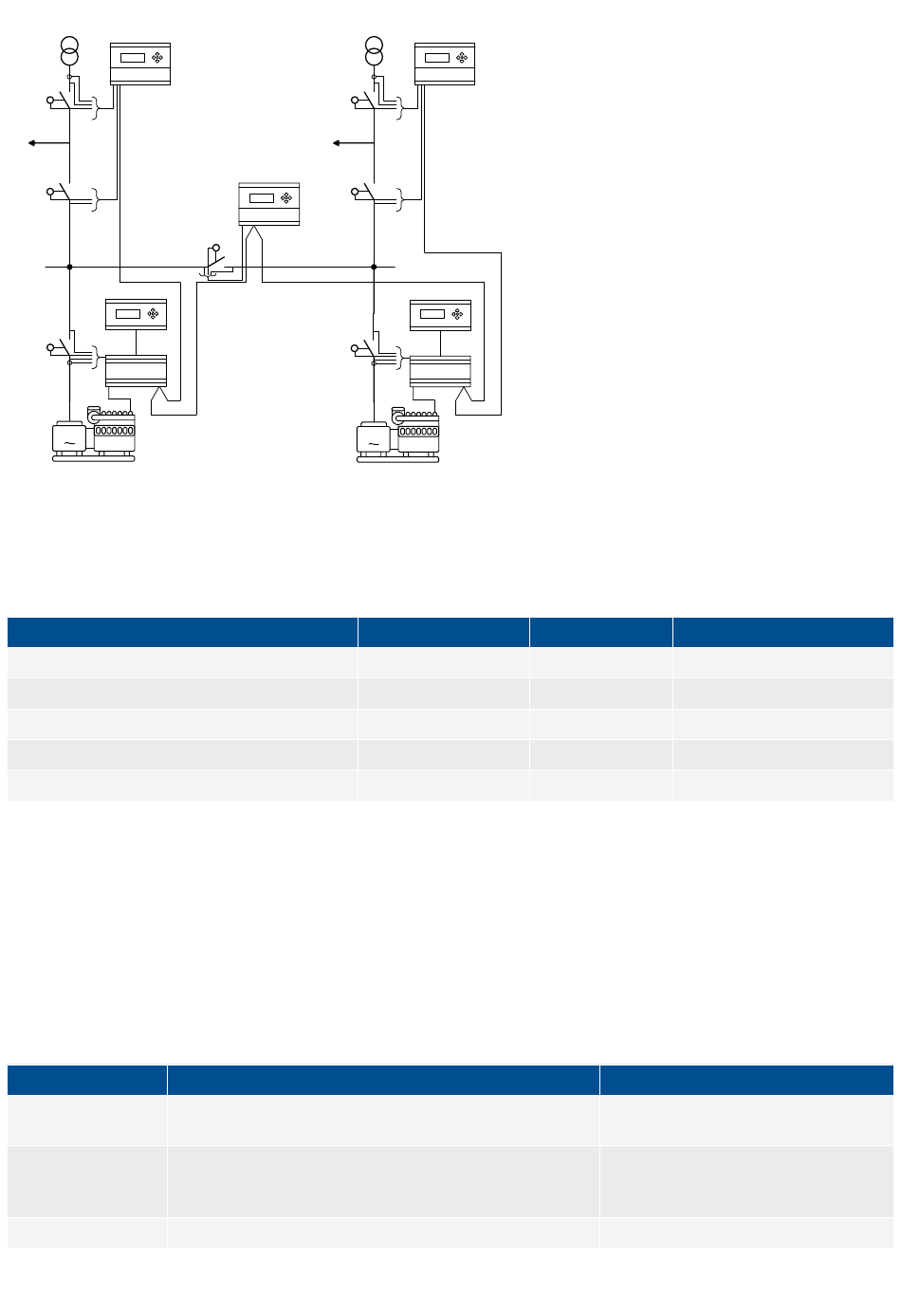

In diesem Beispiel besteht die Applikation aus verschiedenen AGC-Geräten. Die Applikation ist eine H-Kopplung mit zwei AGC 100-
Netzteilen, zwei AGC-4-Aggregaten und einer AGC 200-SKS. Die Applikation hat nur eine CANbus-Leitung zwischen den Geräten.
Die CANbus-Leitung führt zu den in der unten stehenden Tabelle aufgeführten Klemmennummern.
Regler
Aggregat 1 - AGC-4
Aggregat 2 - AGC-4
Netzteil 17 - AGC-145/146
Netzteil 18 - AGC-145/146
SKS 33 - AGC-244
Es ist nun möglich zu wählen, ob die CANbus-Leitung PM CAN primär oder PM CAN sekundär genannt wird. Es macht keinen
Unterschied, welche ausgewählt wird, solange es in allen Reglern gleich ist. In diesem Beispiel wird PM CAN primär ausgewählt. Es
ist dann erforderlich, in allen Reglern zu Parameter 7840 zu gehen und den entsprechenden CAN-Port auf PM CAN primär
einzustellen.
Es wurde nun gezeigt, wie die verschiedenen Regler in einer Applikation kombiniert werden können.
Danach benötigen alle Regler eine interne Kommunikations-ID. Dies wird in Parameter 7530 in allen Reglern eingestellt. Die
verschiedenen Reglerarten bekommen verschiedene ID-Nummern. Die verfügbaren IDs sind in der unten stehenden Tabelle
angeführt
Reglerart Regler
AGC-4 mit Option G5, G4 oder G8
Aggregat
AGC 22x, AGC 242 oder AGC 243
AGC-4 mit Option G5
Mains/Netz AGC 245 oder AGC 246
AGC 145 oder AGC 146
SKS AGC-4 mit Option G5 oder G4
Automatic Genset Controller, AGC 4189340696L DE
AGC 145/146
MB18
Load
TB 18
AGC 244
CANbus
GB 2
G
Diesel generator set 2
Klemme Nr.
A1 und A3
A1 und A3
53 und 55
53 und 55
7 und 9
AGC4
CAN-Port
A
A
A
A
A
CAN-Protokoll
PM CAN primär
PM CAN primär
PM CAN primär
PM CAN primär
PM CAN primär
Verfügbare IDs (7530)
1–32
1–32
33-40
Seite 34 von 105
