bedingt die Reservierung von 100 % Leistung auf der Sammelschiene. Der EIN-Status (d.h. der Großverbraucher ist in Betrieb) des
Leistungsrückmeldesignals bedingt keine Reservierung von Leistung (0 %) auf der Sammelschiene.

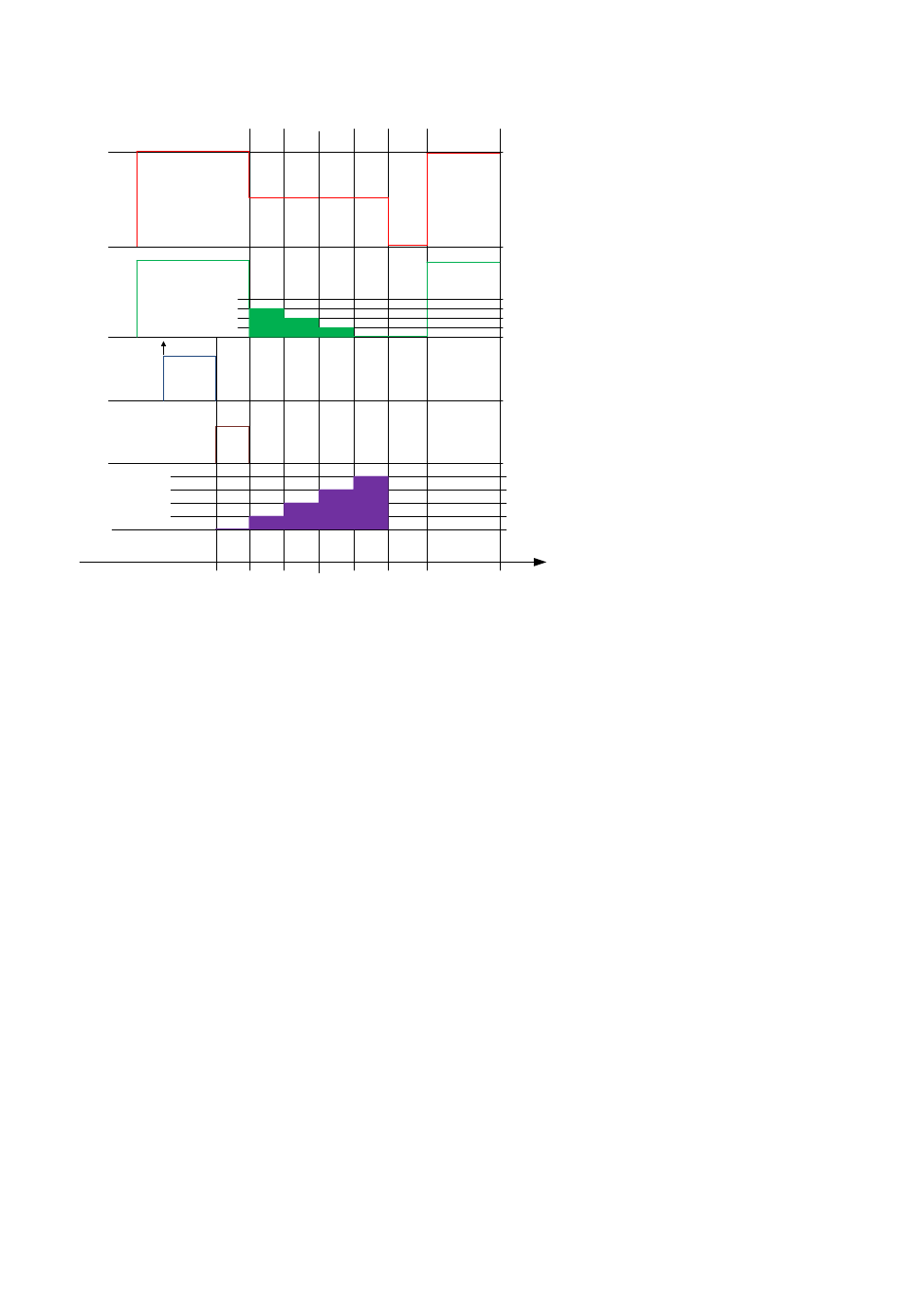

HC mit analoger Rückmeldung:
Start request HC 1
Nom. power HC 1
0 kVA
Request value 300 kW
Nom.
Power reservation
power HC 1
at the busbar
P-avail.OK
Start acknowledge HC1
100%
75%
50%
HC 1 fixed load
25%
4..20 mA
Die analoge Rückmeldung erwartet ein Messumformersignal 4-2 0mA für 0-100 % HC-Leistung. Weist der Großverbraucher eine
Leistung von 400 kW auf, muss der Leistungsmessumformer auf 0–400 kW = 4–20 mA kalibriert und die angeforderte Leistung auf
400 kW gestellt werden.

7.15 Erdungsschalterfunktion

7.15.1 Erdungsschalter

Zweck dieser Funktion ist es, im Inselbetrieb immer nur einen Sternpunkt der Anlage geerdet zu haben. Dies geschieht, um
Ringströme zwischen den Aggregaten zu unterdrücken. Das Relais wird in Parameter 8120 eingestellt.
Wenn die Nennleistung der Aggregate gleich sind, aktiviert die AGC mit der höchsten Priiorität ihren Erdungschalter, wenn sich Hz/V
innerhalb des akzeptablen Bereichs befinden (Menü 2111 + 2112). Sollte dieses Aggregat stoppen, wenn andere Aggregate
verbunden sind, wird der Erdungschalter mit dem GLS geöffnet. Das Aggregat mit der nächsthöheren Priorität wird nun seinen
Erdungsschalter schließen. Falls nur ein Aggregat die Sammelschiene versorgt und der Schalter geschlossen wird, bleibt der
Erdungsschalter solange geschlossen, wie Spannung und Frequenz in Ordnung sind.
Wenn Aggregate mit einer höheren Nennleistung (Menü 60xx) mit der Sammelschiene verbunden werden, wird der Erdungsschalter
des Aggregats mit der ersten Priorität deaktiviert und das zusetzende Aggregat stattdessen den Schalter schließen.
Erdungschalter mit Schalterposition:
Es ist möglich, Schaltstellungsrückmeldungen von den Erdungsschaltern zu verwenden, wenn sie aus einer Eingabeliste gewählt
werden können:
Automatic Genset Controller, AGC 4189340696L DE
100%
75%
50%
25%
Time
Seite 81 von 105
