Nr. Beschreibung
Weil Netzteil in der Quelle (Nr. 2) gewählt wurde, ist es möglich, auszuwählen, welcher Typ von Schalter als Kuppelschalter
6
verwendet werden soll. Die Optionen sind: Impuls, Dauersignal NE, kompakt oder keiner.
7 Wählen Sie, ob der der Kuppelschalter normal geöffnet oder normal geschlossen sein soll.
8 SKS-Regler können hinzugefügt werden.
Der Schaltertyp, der für den SKS-Betrieb verwendet wird. Die Optionen sind: Impuls, Dauersignal NE, kompakt oder extern
9 gesteuert. (Extern gesteuerte SKS bedeutet, dass kein Regler vorhanden ist. Schalterpositionssignale können an einen
anderen Regler im Power-Management-System übermittelt werden.)
10 Legen Sie die ID für den spezifischen SKS-Regler fest.
Wählen Sie aus, ob der SKS ein Schließer (NO) oder Öffner (NC) sein soll.

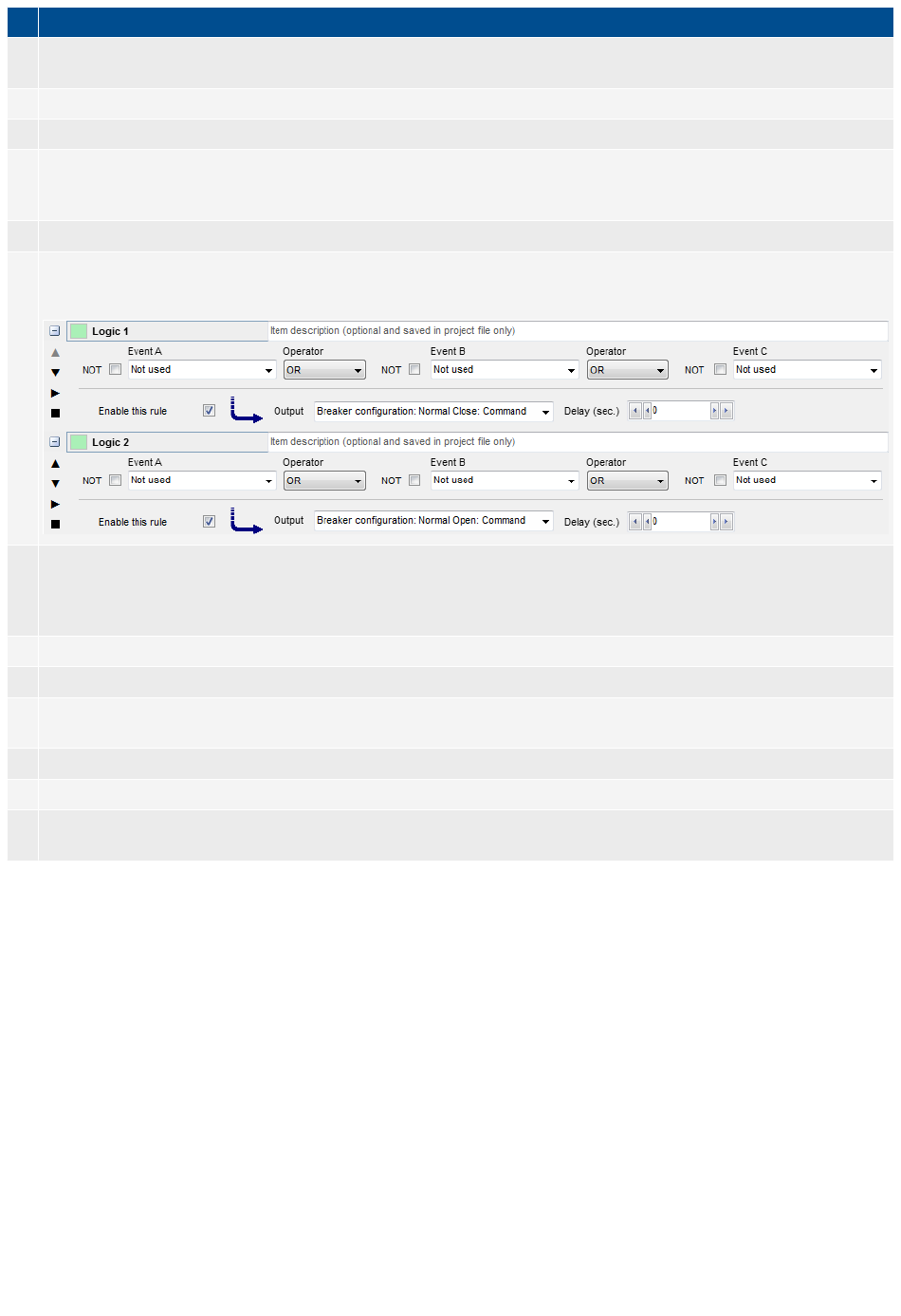

Bei Bedarf kann diese Einstellung über die M-Logic geändert werden. Es ist vorgesehen, dass in der Applikationskonfiguration
der Normalzustand des Kuppelschalters ausgewählt und die umgekehrte Einstellung dann über die M-Logic angewendet wird.
11
Wenn VDC-Schalter gewählt wird, kann der Schalter geöffnet und geschlossen werden, wenn keine Spannung auf der
Sammelschiene ist.
12
Wenn VAC-Schalter gewählt wird, muss Spannung auf der Sammelschiene vorhanden sein, bevor der Schalter bedient
werden kann.
13 Wenn die SKS einen Unterspannungsmagneten hat, wird dies hier eingestellt.
14 Nur mit Option T1 möglich (kritische Energie) Ermöglicht die Verwendung redundanter Regler.
Wählen Sie die Art der gewünschten Energiequelle im unteren Bereich. Nur Netzteil und Dieselaggregat können gewählt
15
werden.
16 Interne Befehls-ID einstellen. Diese ID sollte der im Regler eingestellten ID entsprechen.
17 Nur mit Option T1 möglich (kritische Energie) Ermöglicht die Verwendung redundanter Regler.
Weil Dieselgenerator als Energiequelle gewählt wurde (Nr. 15), ist es möglich zu wählen, welcher Typ von Schalter als
18
Generatorschalter verwendet werden soll. Die Optionen sind: Impuls, Dauersignal NE oder kompakt.
Die Applikationszeichnung bzw. das Design für das Beispiel sieht so aus:
