Anwendung
Notstrombetrieb
Festleistung
Netzbezugsregelung
Lastübernahme
Spitzenlast
INFO
Die Beschreibung der einzelnen Aggregat-Betriebsarten finden Sie im Handbuch für Konstrukteure.
INFO
Informationen zu den Anschlüssen finden Sie in der Installationsanleitung.

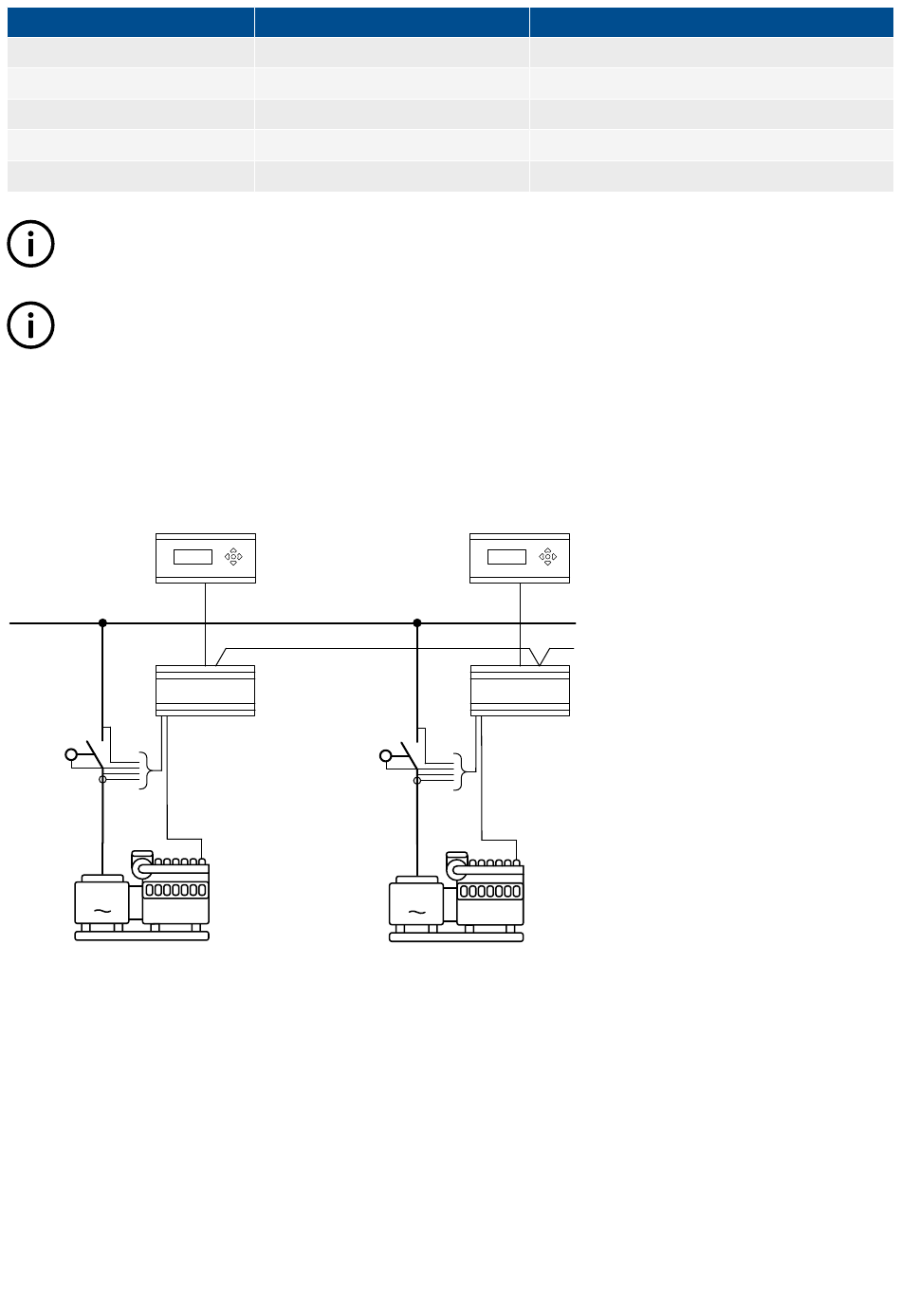

4.3.2 Inselanlage

Sie können bis zu 32 Aggregate im Inselbetrieb parallel laufen lassen. Wenn alle Steuerungen in der Anlage unter
„Aggregatbetriebsart" (Kanal 6070) auf „Power Management" eingestellt sind, wird der Statustext „BEREIT INSEL AUTOMATIK" auf
dem Display angezeigt. PMS-Lastverteilung, lastabhängiger Start/Stopp und alle anderen PMS-Funktionen sind jetzt verfügbar.
Busbar
Controller
Generator
breaker
(GB 1)
G
Diesel generator set 1
Ist eine AGC MAINS montiert und eingebunden (z. B. für zukünftige Erweiterungen), muss die Betriebsart Insel an der AGC MAINS
eingestellt werden.

4.3.3 Parallelanlage mit Netz

Eine Applikation mit Netz und bis zu 31 Aggregaten ist unten abgebildet.
Die Applikation weist einen Netz- und einen Kuppelschalter auf, beide werden aber nicht zwingend benötigt. Der Kuppelschalter
kann nicht auf der Sammelschiene montiert werden. Wenn ein solcher Schalter auf der Sammelschiene benötigt wird, wird eine
SKS-Steuerung verwendet.
Automatic Genset Controller, AGC 4189340696L DE
u.a. Zeichnung
ATS-Anlage, MAINS
Parallel
Parallel
Parallel
Parallel
Display 1
CANbus
Display 2
Controller
Generator
breaker
(GB 2)
G
Diesel generator set 2
Anmerkung
AGC-MAINS installiert
Auch Grundlast genannt
