Das lastabhängige Absetzen kann, sollte dies gewünscht sein, über die M-Logik abgeschaltet werden. Das kann zum Beispiel
notwendig sein, wenn eine Anlage nach einem Netzausfall wieder anlaufen soll und der lastabhängige Stopp nachteilige Folgen
hätte.

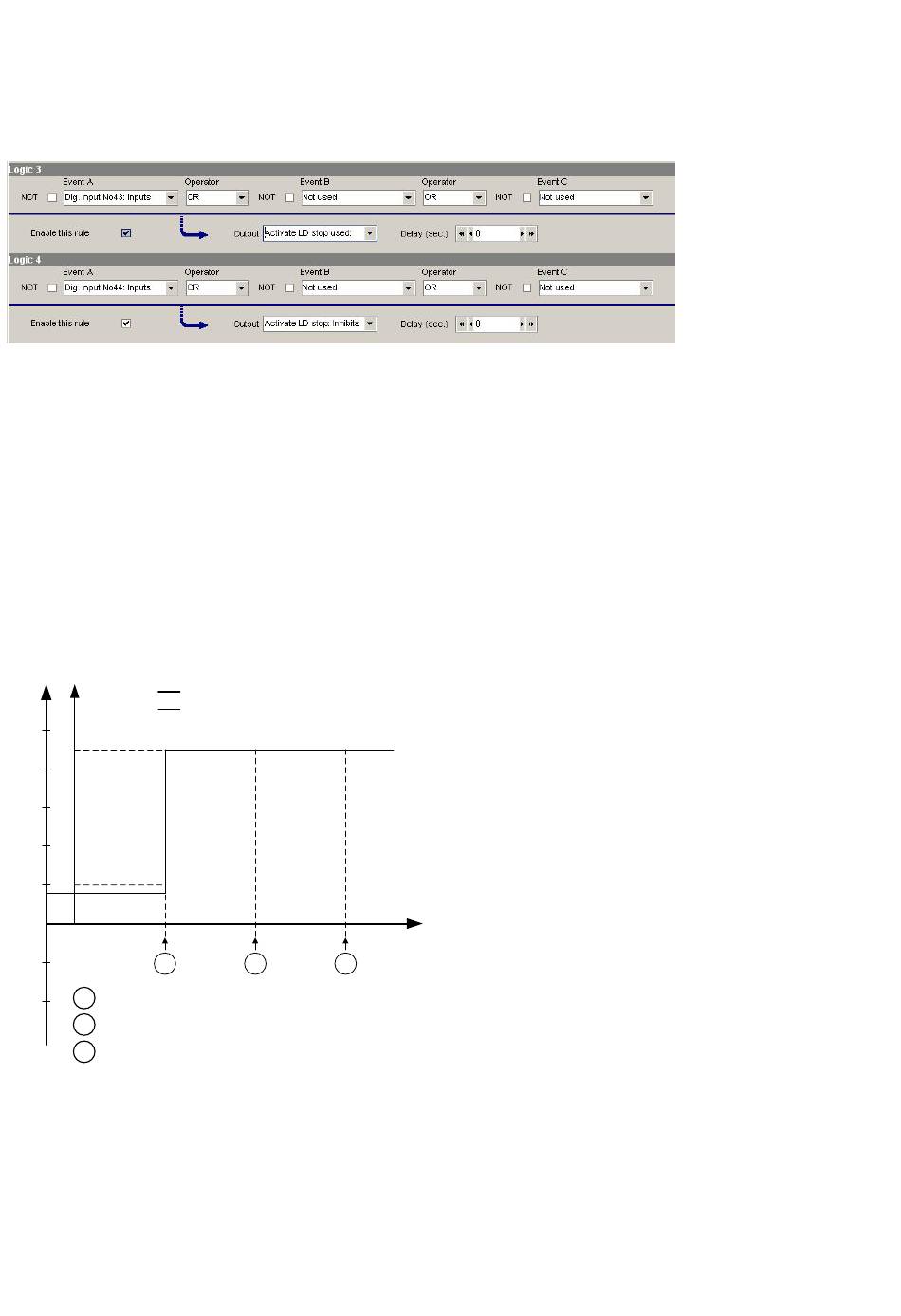

Im Beispiel wird die Funktion mit Klemme 43 aktiviert. Der Bediener kann den lastabhängigen Stopp mittels eines Schalters an
Klemme 44 ein- oder ausschalten.
Produzierte Leistung
Diese Methode wird über die Auswahl '%' in Menü 8880 eingeschaltet.
Übersteigt die Belastung (in %) eines Generators den Sollwert „Zuschalten", wird die Startsequenz des im Stand-by befindlichen
Generators mit der niedrigsten Priorität eingeleitet.
Unterschreitet die Belastung (in %) den Sollwert für „Abschalten", wird die Stoppsequenz desjenigen laufenden Generators
eingeleitet, der die höchste Priorität aufweist.
Fällt die Anlagenlast soweit unter den Wert, daß eine Maschine abgesetzt werden kann, wird die Stoppsequenz des Aggregates mit
der höchsten Priorität abgesetzt.
kW
% load
500
Load dep. start
90
400
300
200
Load dep. stop
100 10
0
-100
1
1 Load increase
-200
2 "Load start delay" runs out; PMS start command
3 Stand by genset running and connecting to the busbar
Verfügbare Leistung
Diese Methode ist mit Auswahl P [kW] oder S [kVA] aktiv.
Beide Methoden sind, abgesehen von der verwendeten Messgröße, in ihrer Funktion identisch. Im Beispiel ist nur die Methode (P)
dargestellt.
Automatic Genset Controller, AGC 4189340696L DE
Power produced
% power
2 3
Time
