Inbetriebnahme vereinfachen. Im letzten Beispiel ist es unwichtig, ob PM CAN primär oder PM CAN sekundär ausgewählt wird. Die
Funktionsweise ist gleich. Es ist nur wichtig, dass PM CAN primär in allen Reglern bzw. PM CAN sekundär in allen Reglern
ausgewählt wird.

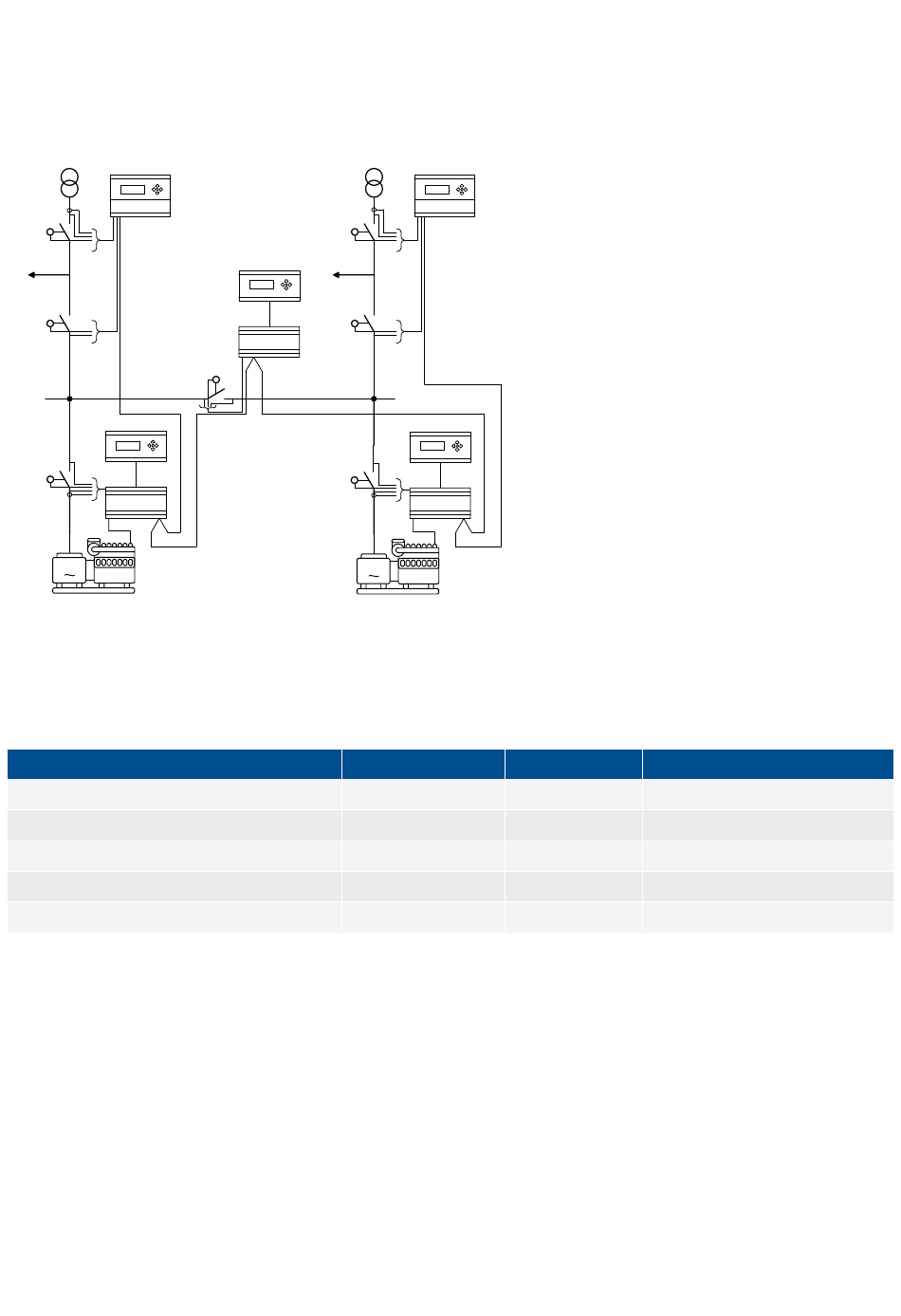

Beispiel mit AGC-4- und AGC 100-Geräten:
AGC 145/146
MB17
Load
TB 17
BTB 33
Busbar
GB 1
AGC4
G
Diesel generator set 1
In diesem Beispiel besteht die Applikation aus einer Mischung von AGC 100 und AGC-4-Geräten. Die Applikation ist eine H-
Kopplung mit zwei Netzteilen, zwei Aggregaten und einer SKS. Die Applikation hat nur eine CANbus-Leitung zwischen den Geräten.
Die CANbus-Leitung führt zu den in der unten stehenden Tabelle aufgeführten Klemmennummern.
Regler
Aggregat 1 - AGC-4
Aggregat 2 - AGC-4
Netzteil 17 - AGC-145/146
Netzteil 18 - AGC-145/146
SKS 33 - AGC-4
Es ist nun möglich zu wählen, ob die CANbus-Leitung PM CAN primär oder PM CAN sekundär genannt wird. Es macht keinen
Unterschied, welche ausgewählt wird, solange es in allen Reglern gleich ist. In diesem Beispiel wird PM CAN sekundär ausgewählt.
Es ist dann erforderlich, in allen Reglern zu Parameter 7840 zu gehen und den entsprechenden CAN-Port auf PM CAN sekundär
einzustellen.
Beispiel mit AGC-4-, AGC 200 und AGC 100-Geräten:
Automatic Genset Controller, AGC 4189340696L DE
AGC 145/146
MB18
Load
TB 18
AGC4
CANbus
GB 2
G
Diesel generator set 2
Klemme Nr.
B1 und B3
B1 und B3
53 und 55
53 und 55
A1 und A3
AGC4
CAN-Port
B
B
A
A
A
CAN-Protokoll
PM CAN sekundär
PM CAN sekundär
PM CAN sekundär
PM CAN sekundär
PM CAN sekundär
