Funktionale Sicherheit
12
Anschlussvarianten
12.4.3
Anschlussvariante 1: Klemme X9 im Anschlusskasten
12.4.4
Anschlussvariante 2: M12-Steckverbinder X5504/X5505 am Anschlusskasten
STO-Brückenstecker
428
Betriebsanleitung – MOVIMOT
Ausführliche Informationen zur Klemme X9 finden Sie im Kapitel "Elektrische Installati-
on" > "Klemmenbelegung".
Ausführliche Informationen zum Anschluss X5504/X5505 finden Sie im Kapitel "Elek-
trische Installation" > "Belegung der optionalen Steckverbinder".
WARNUNG
Ein sicherheitsgerichtetes Abschalten des Geräts ist bei Verwendung des STO-
Brückensteckers nicht möglich.
Tod oder schwere Verletzungen.
•
Sie dürfen nur dann den STO-Brückenstecker verwenden, wenn das Gerät keine
Sicherheitsfunktion erfüllen soll.
WARNUNG
Außerkraftsetzen der sicherheitsgerichteten Abschaltung weiterer Geräte durch
Spannungsverschleppung bei Verwendung des STO-Brückensteckers.
Tod oder schwere Verletzungen.
•
Sie dürfen nur dann den STO-Brückenstecker verwenden, wenn alle ankommen-
den und abgehenden STO-Verbindungen an dem Gerät entfernt wurden.
Am STO-Brückenstecker ist ein bedruckter, roter Etikettanhänger angebracht.
Der STO-Brückenstecker kann am STO-Steckverbinder X5504 des Geräts ange-
schlossen werden. Der STO-Brückenstecker setzt die Sicherheitsfunktionen des Ge-
räts außer Kraft.

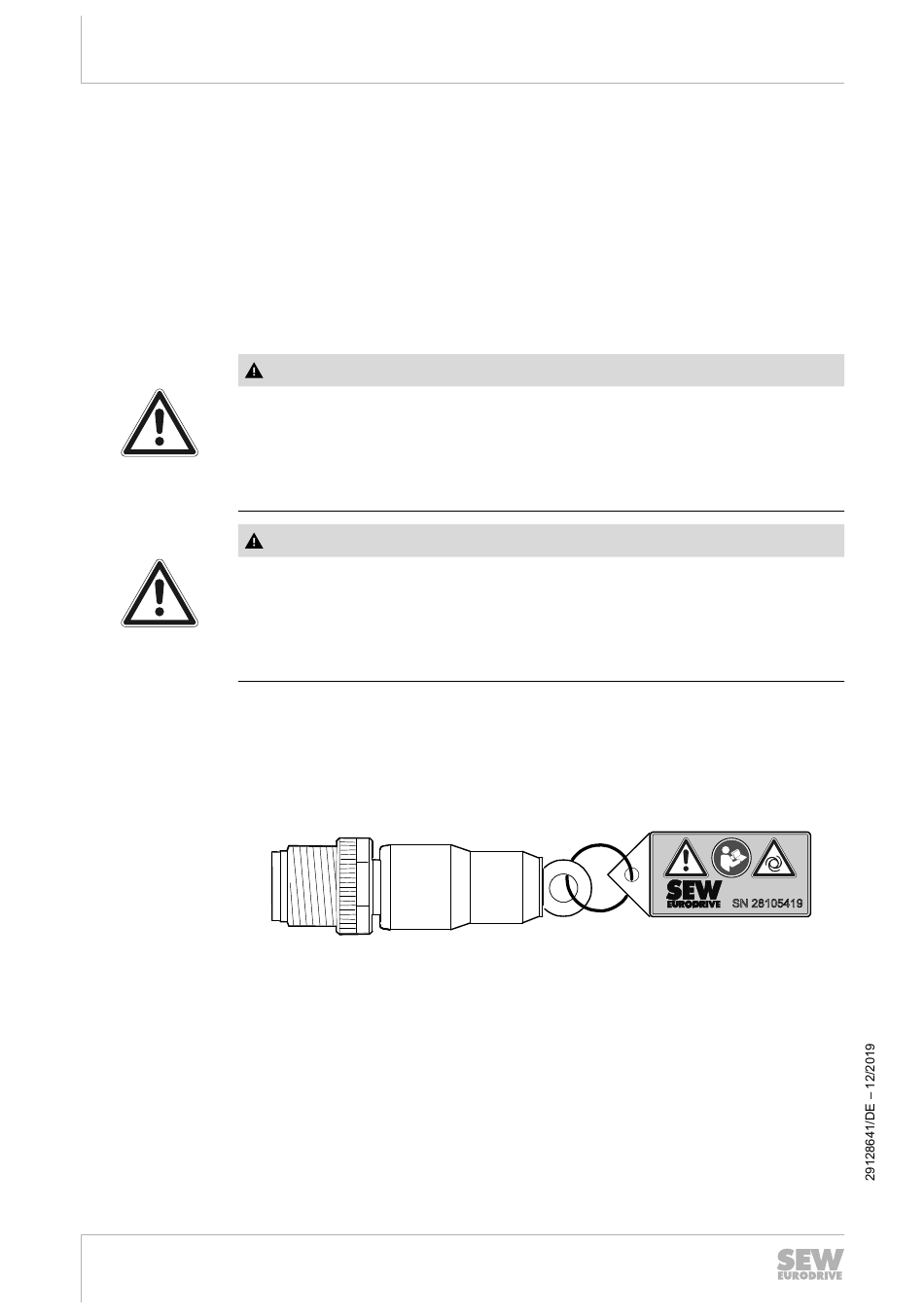

Folgende Abbildung zeigt den STO-Brückenstecker mit bedrucktem
hänger, Sachnummer 28105419:
®
flexible
roten
Etikettan-
SN 28105419
25247142411
