Elektrische Installaion
5
PC-Anschluss
Anschluss an X4141 am Frontmodul von MMF3.
148
Betriebsanleitung – MOVIMOT
ACHTUNG
Unzulässiges Einstecken des Brückensteckers STO in die Engineering-Schnittstelle.
Beschädigung des Geräts.
•
Stecken Sie den Brückenstecker STO niemals in die Engineering-Schnittstelle.

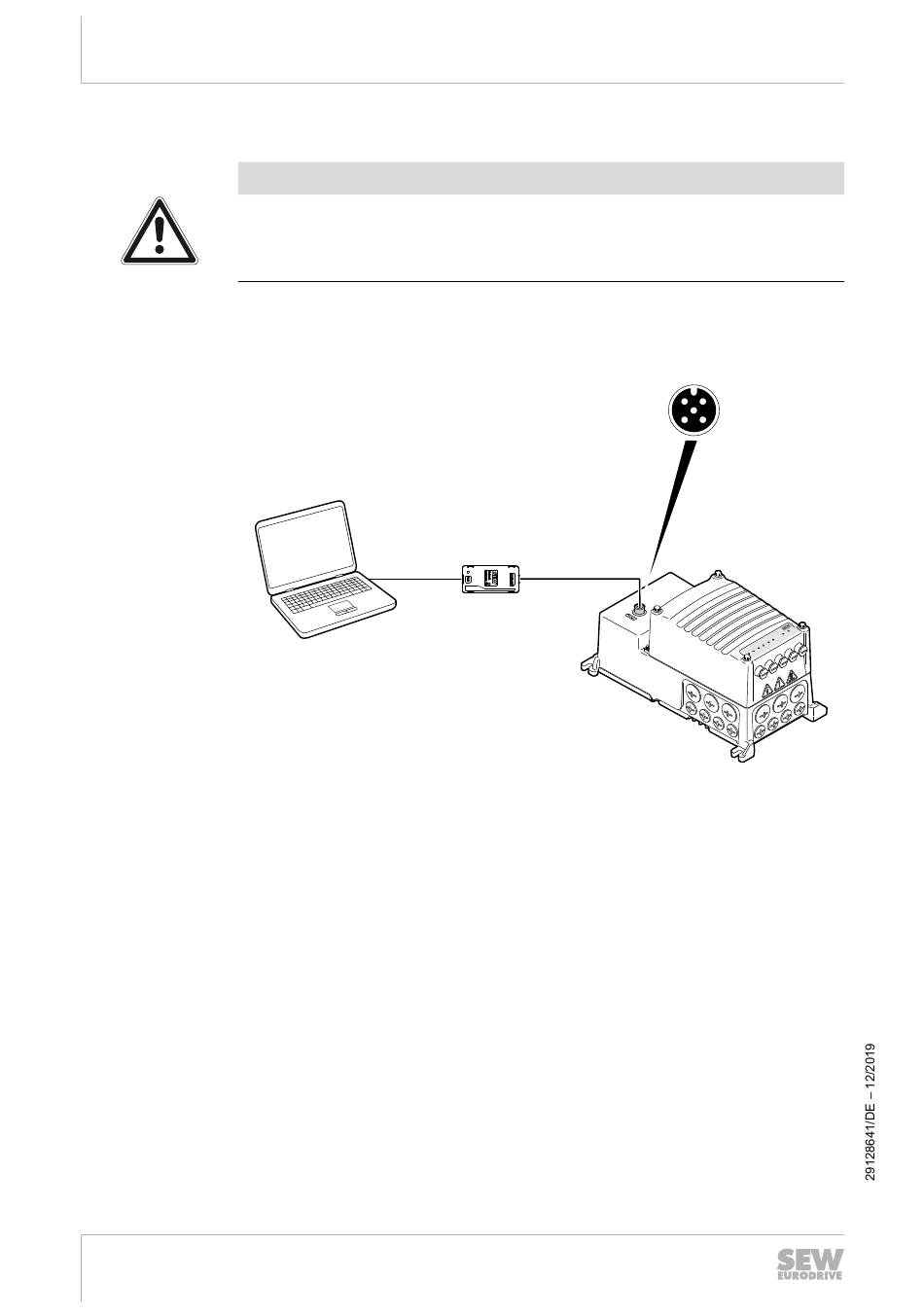

Das folgende Bild zeigt den Anschluss des PCs an die optionale Engineering-Schnitt-
stelle X4141 am Frontmodul von MOVIMOT
USB
[1]
USB-2.0-Verbindungskabel
(handelsüblich, im Lieferumfang des Schnittstellenumsetzers USM21A enthal-
ten)
[2]
Schnittstellenumsetzer USM21A
[3]
Verbindungskabel RJ10/M12
(lieferbar von SEW-EURODRIVE, Sachnummer: 28111680)
®
flexible
®
flexible MMF3...1..:
[2]
[1]
[3]
X4141
MMF3...1..
9007228387632651
