Technische Daten und Maßblätter
11
Maßbilder Steckverbinder Anschlusskasten
11.12.2 Ausführung MMF3.
Steckverbinder
410
Betriebsanleitung – MOVIMOT
HINWEIS
•

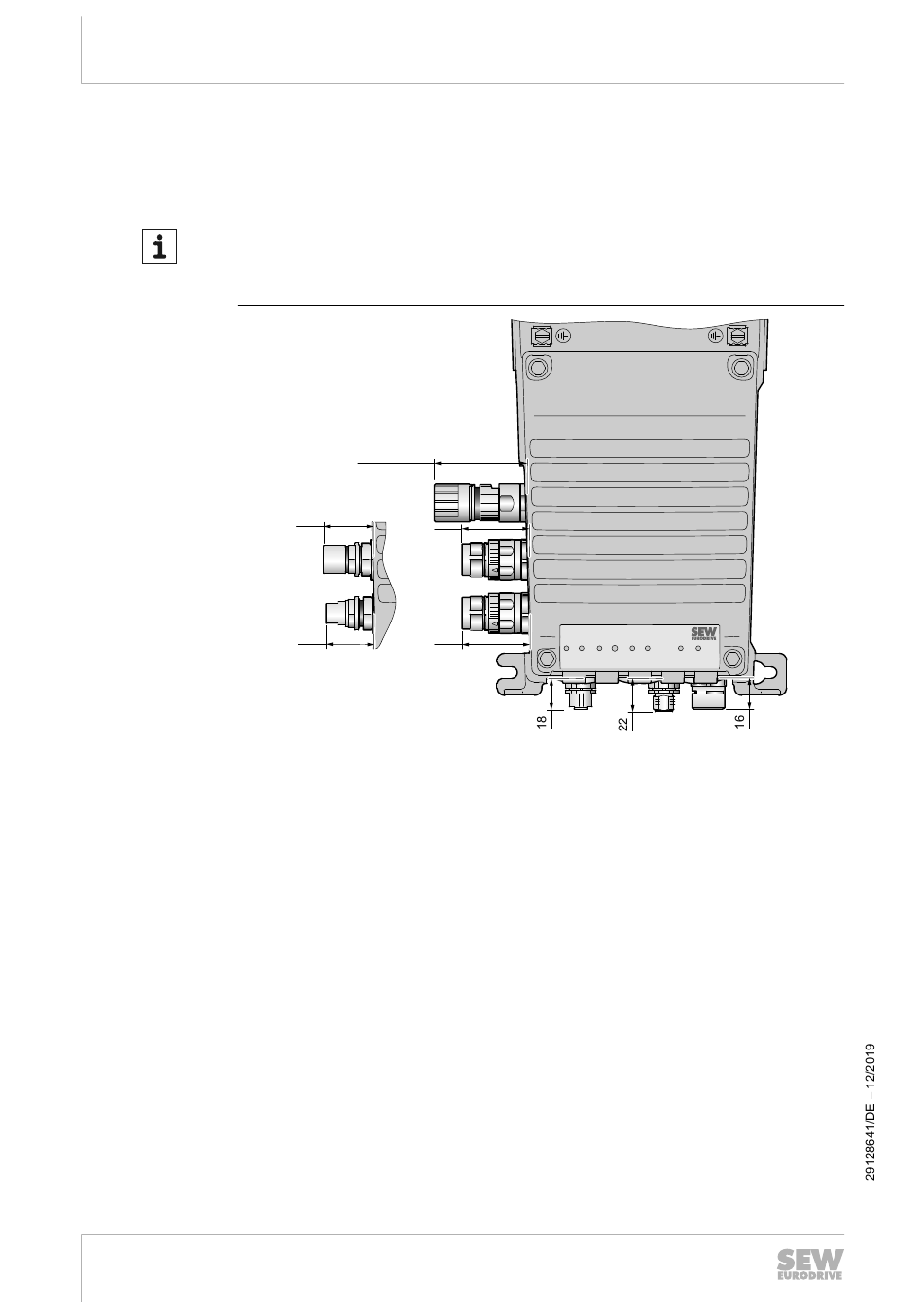

Das folgende Bild zeigt beispielhaft die Mehrmaße der optionalen Steckverbinder
für eine mögliche Steckverbinderkonfiguration.
•
Weitere Informationen finden Sie im Kapitel "Steckverbinderpositionen".
1)
56.2
/69.0
1)
32
[6]
[5]
1)
30
1)
Steckverbinderausführung M23 "Gerade"
2)
Steckverbinderausführung M23 "Gewinkelt"
[1]
Optionaler Druckausgleich
[2]
Steckverbinderausführung M12, male
[3]
Steckverbinderausführung M12, female
[4]
Steckverbinderausführung M23, ohne Überwurfmutter, female
[5]
Steckverbinderausführung MQ15-X-Power, ohne Überwurfmutter, male
[6]
Steckverbinderausführung MQ15-X-Power, mit Überwurfmutter, female
[7]
Steckverbinderausführung M23, mit Überwurfmutter, female
®
flexible
2)
[7]
1)
50
[4]
[4]
1)
50
[3]
[2]
[1]
31249341963
