Technische Daten und Maßblätter
11
Bremswiderstände
11.5.2
Integrierter Bremswiderstand BW1
Berechnungsbeispiel
388
Betriebsanleitung – MOVIMOT

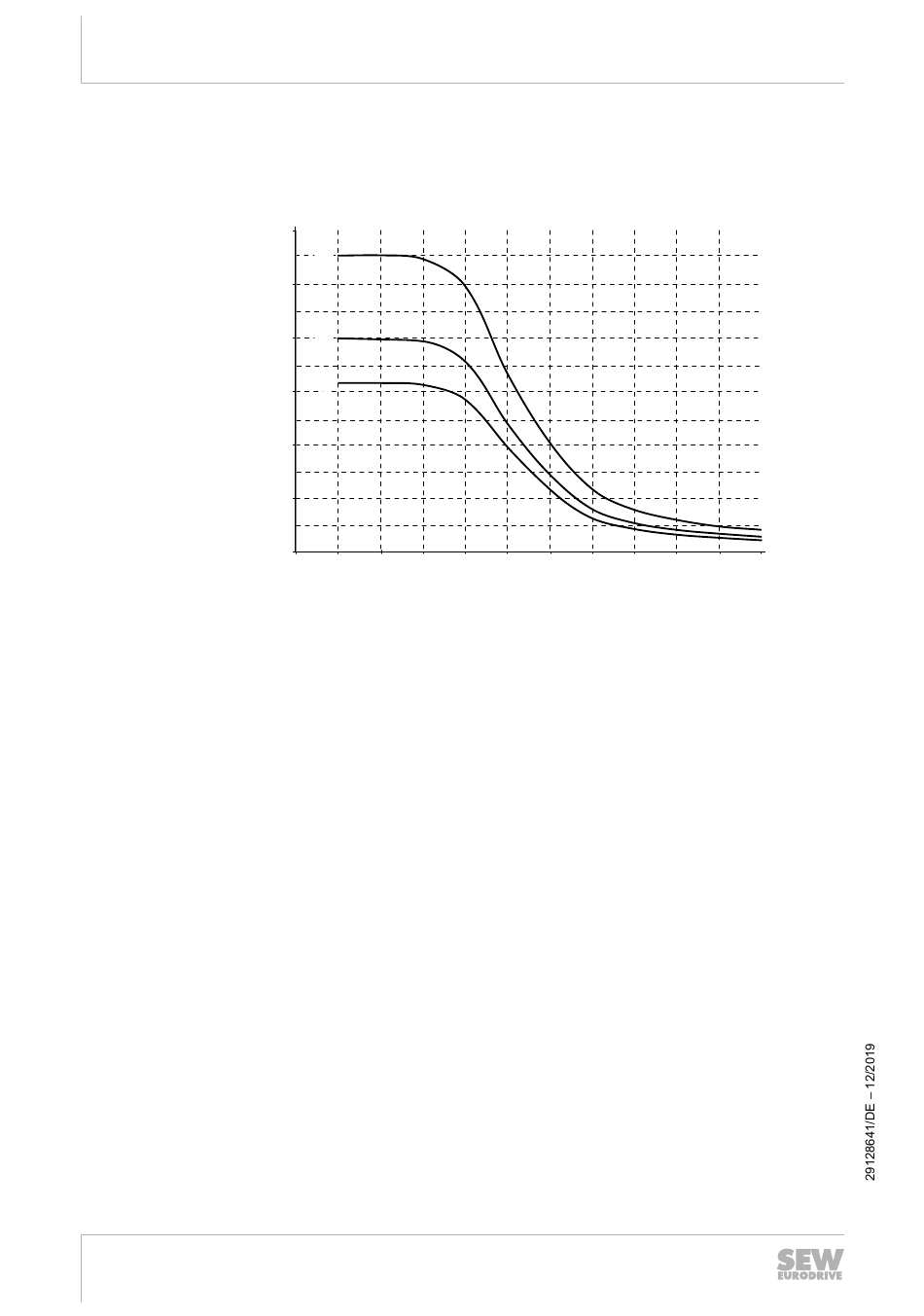

Das folgende Diagramm zeigt die Belastbarkeit des Bremswiderstands BW1 pro
Bremsvorgang:
[J]
600
[1]
500
400
[2]
[3]
300
200
100
0
0
10
50
100
[1]
Bremsrampe 10 s
[2]
Bremsrampe 4 s
[3]
Bremsrampe 0.2 s
c/h
Schaltungen pro Stunde
Bekannt sind:
•
Durchschnittliche Bremsleistung: 144 W
•
Bremsrampe: 2 s
•
200 Bremsvorgänge pro Stunde
Energie aus der Leistung der Bremsrampe berechnen:
Für die Bremsrampe von 2 s kann im Diagramm die Bremsrampe [3] (0.2 s) verwen-
det werden. Verwenden Sie die Kennlinie mit der kürzeren Bremsrampe, da eine kür-
zere Bremsrampe mehr Leistung bedeutet.
Das Diagramm erlaubt bei der Bremsrampe 0.2 s und 200 Schaltungen pro Stunde
eine Energie von 290 J. Die benötigten 288 J können in diesem Fall mit dem BW1 ab-
geführt werden.
®
flexible
200
500
1000
2000
3000 4000
=
×
W
P t
=
×
W
144
W
2
s
=
W
288
J
6000 [c/h]
5000
25291390987
25296909835
