Betriebsanleitung – MOVIMOT
•
SS1(c) (SS1-t)
(Sicherer Stopp 1, mit Zeitsteuerung gemäß EN 61800-5-2) durch
geeignete externe Ansteuerung (z. B. Sicherheitsschaltgerät mit zeitverzögerter
Abschaltung).
Folgender Ablauf ist einzuhalten:
– Antrieb mit geeigneter Verzögerungsrampe über die Sollwertvorgabe verzö-
gern.
– Abschalten des STO-Eingangs (= Auslösen der STO-Funktion) nach einer fest-
gelegten sicherheitsgerichteten Zeitverzögerung.
Diese Antriebssicherheitsfunktion entspricht einem gesteuerten Stillsetzen gemäß
EN 60204 1, Stoppkategorie 1.

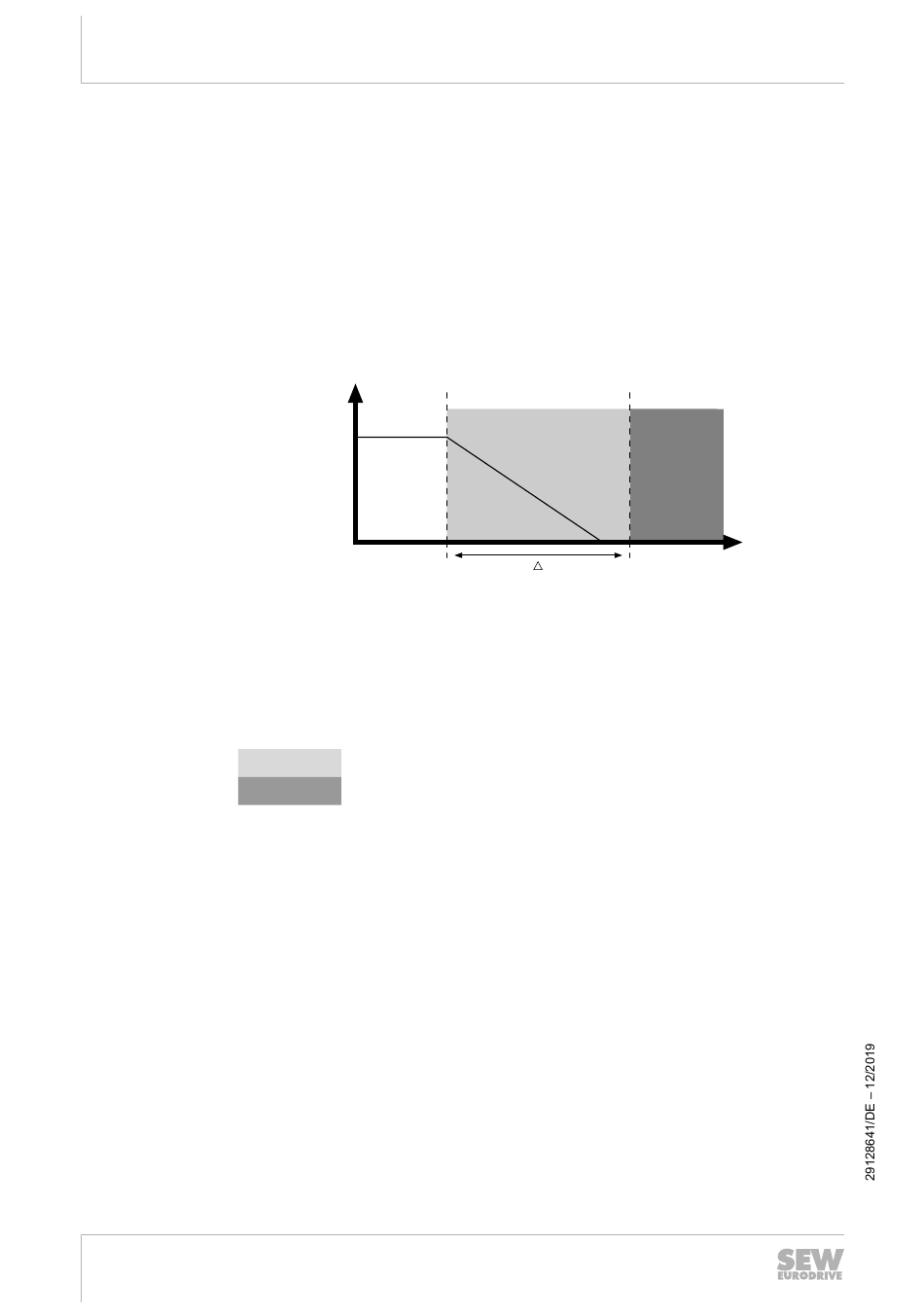

Folgende Abbildung verdeutlicht die Funktion SS1(c) (SS1-t):
v
v
Geschwindigkeit
t
Zeit
t
Zeitpunkt, an dem die Bremsrampe eingeleitet wird
1
t
Zeitpunkt, an dem STO ausgelöst wird
2
Δt
Verzögerungszeit, bis STO ausgelöst wird
Bereich der sicheren Zeitverzögerung
Bereich der Abschaltung
®
flexible
t
t
1
t
t
2
2463226251
