5.11.11 X2327: Anschluss PA für AC 400 V und DC-24-V-Stützspannung (OUT)
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss PA für AC 400 V und DC-24-V-Stützspannung (OUT)
Anschlussart
M23, female, Innengewinde mit Überwurfmutter, SEW-Einsatz, Serie 723, Speed-
Tec-Ausstattung, Fa. TE Connectivity - Intercontec products, Codier-Ring: schwarz/
grün, berührsicher

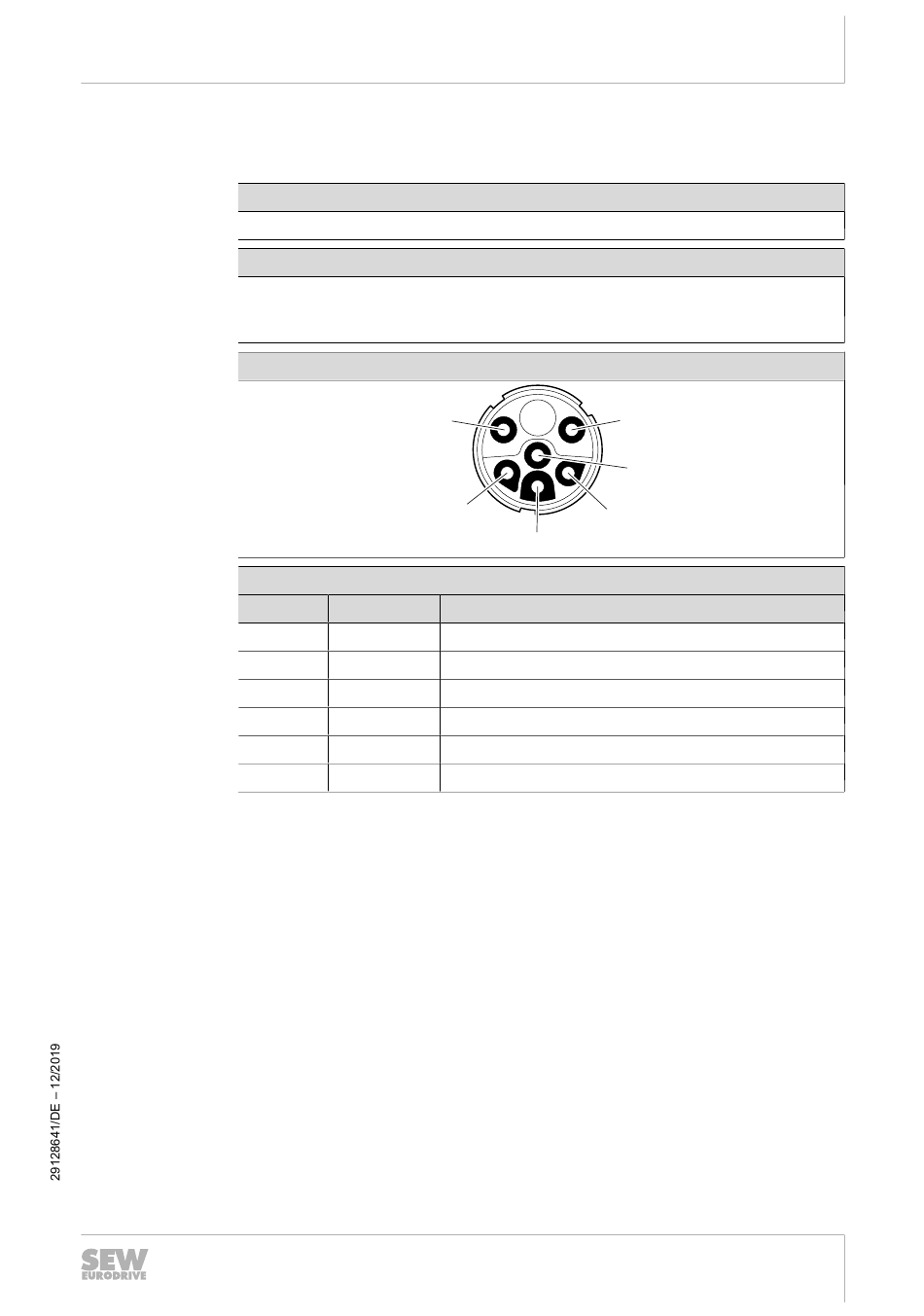

Anschlussbild
Belegung
Kontakt
U
V
W
PE
A
B
A
U
Signal Beschreibung
L1 Anschluss Netz, Phase L1 (OUT)
L2 Anschluss Netz, Phase L2 (OUT)
L3 Anschluss Netz, Phase L3 (OUT)
PE Anschluss Schutzleiter
+24V DC-24-V-Ausgang für Stützbetrieb (OUT)
0V24 0V24-Bezugspotenzial für Stützbetrieb (OUT)
Elektrische Installaion
Belegung der optionalen Steckverbinder
B
W
V
PE
