SEW-Eurodrive MOVIMOT flexible MMF1..-C/DSI serie Betriebsanleitung Seite 46

Dezentraler umrichter
Inhaltsverzeichnis

Werbung

Elektrische Installaion
5
Installationsplanung unter EMV-Gesichtspunkten
Ausführung MMF1.
46
Betriebsanleitung – MOVIMOT

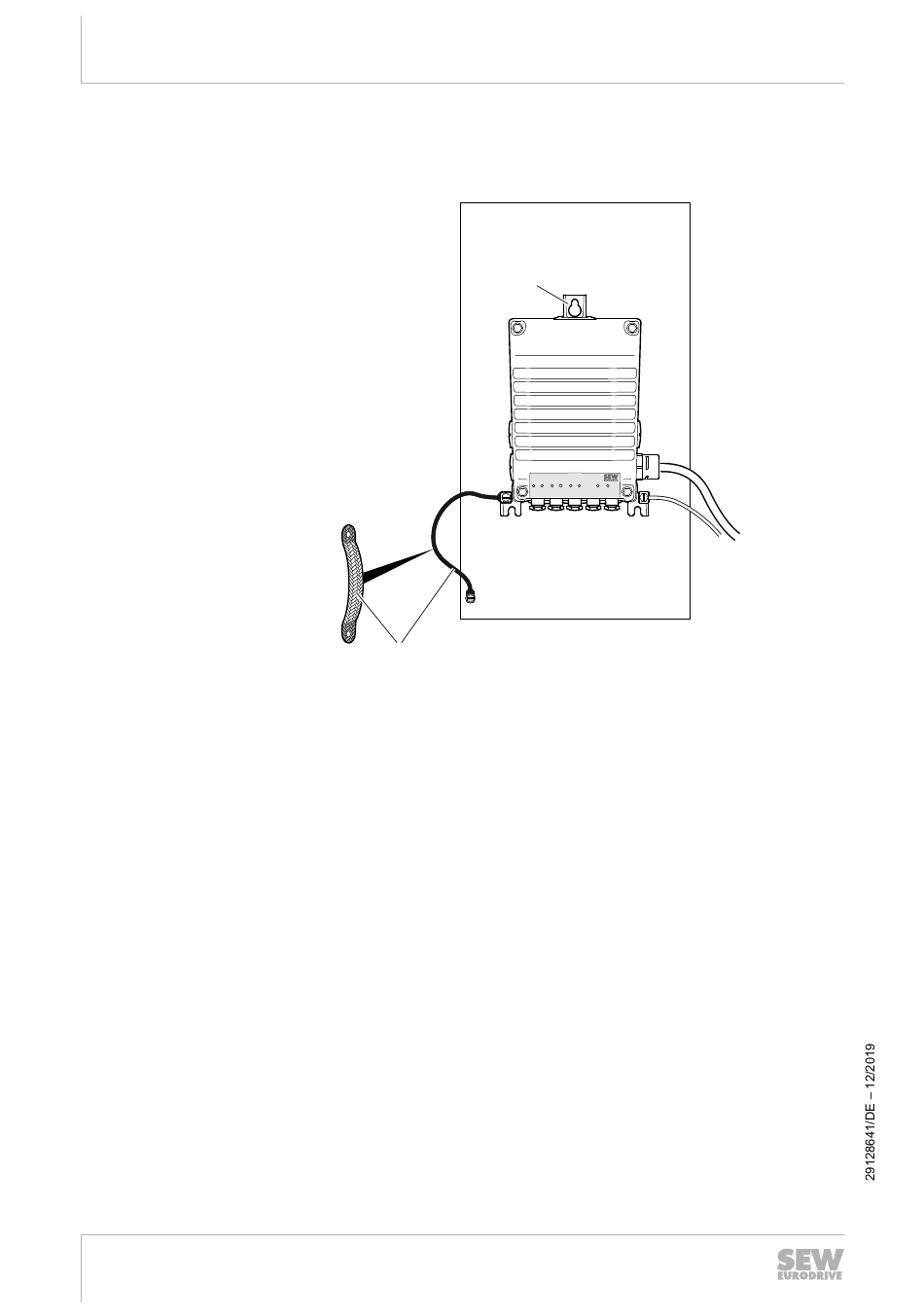

Das folgende Bild zeigt eine flächige Verbindung zwischen der Montageplatte und
dem Gerät:
[4]
[1]
Flächige, leitende Verbindung zwischen dem dezentralen Umrichter und Monta-
geplatte, sofern die komplette Auflagefläche leitfähig ausgeführt ist (z. B. unla-
ckiert).
[2]
2. PE-Leiter über getrennte Klemmen
[3]
PE-Leiter in der Netzzuleitung
[4]
EMV-gerechter Potenzialausgleich z. B. über Erdungsband (HF-Litze). Die Kon-
taktstellen müssen elektrisch leitfähig (unlackiert) ausgeführt sein.
®
flexible
[1]
[2]
[3]
25826066699
