SEW-Eurodrive MOVIMOT flexible MMF1..-C/DSI serie Betriebsanleitung Seite 139

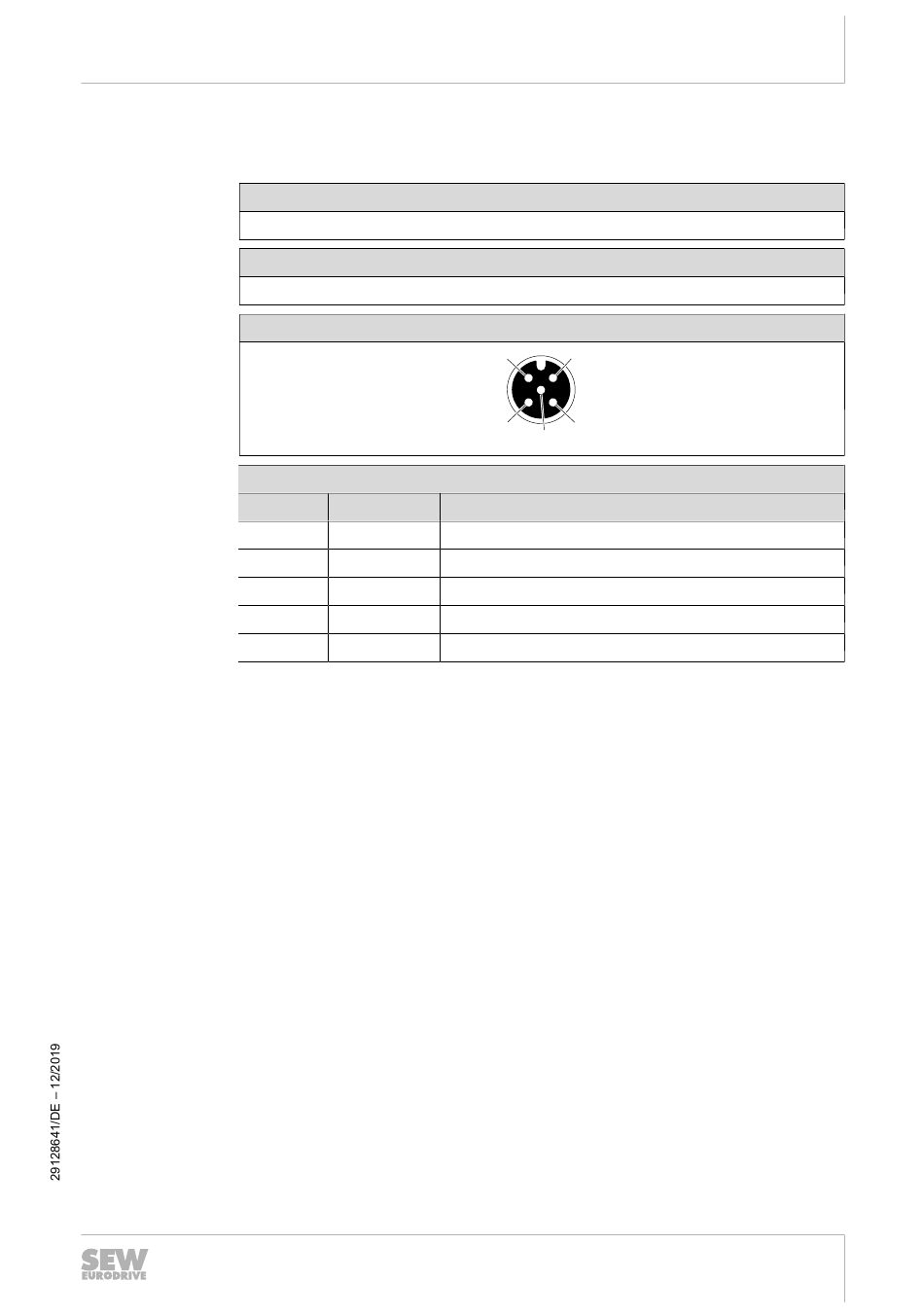

5.12.2 X5133_2: Digitale Eingänge
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Eingänge
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz
Anschlussbild
Belegung
Kontakt
1
2
3
4
5
Belegung der Steckverbinder am Elektronikdeckel
1
4
Signal Beschreibung
+24V DC-24-V-Sensorversorgung
DI04 Eingang Sensor DI04
0V24 0V24-Bezugspotenzial für Sensoren
DI03 Eingang Sensor DI03
FE Funktionserde
Elektrische Installaion
2
3
5
