Beispiel Typenschild und Typenbezeichnung Elektronik

3.8 Beispiel Typenschild und Typenbezeichnung Elektronik
3.8.1 Typenschild
3.8.2

Typenbezeichnung Elektronikdeckel

26
Betriebsanleitung – MOVIMOT

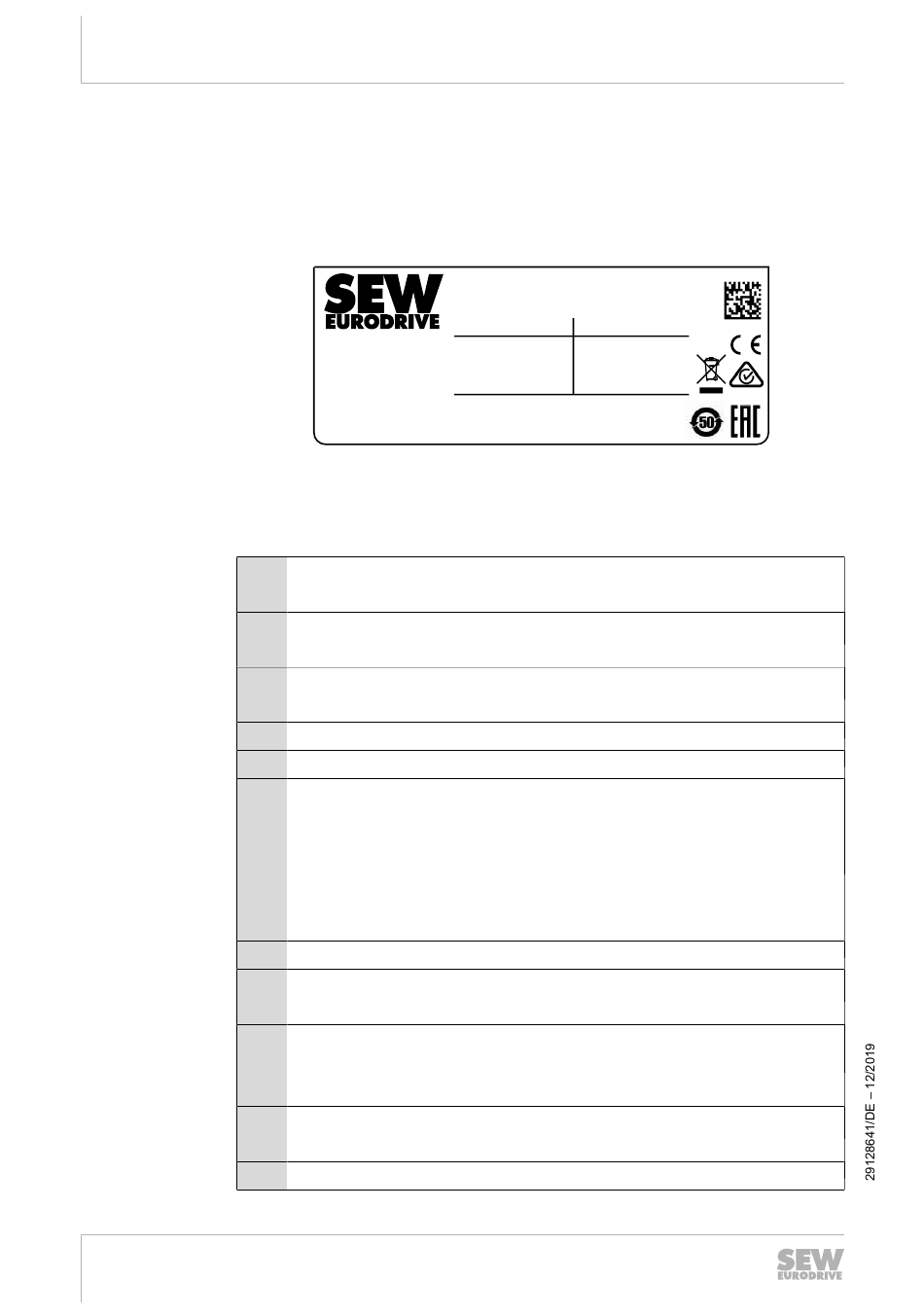

Das folgende Bild zeigt beispielhaft ein Typenschild des Elektronikdeckels. Den Auf-
bau der Typenbezeichnung finden Sie im Kapitel "Typenbezeichnung Elektronik-
deckel".
D-76646 Bruchsal
Made in Germany
Die folgende Tabelle zeigt die Typenbezeichnung des Elektronikdeckels:
DSI Produktfamilie
DSI = Elektronikdeckel Direct Systembus Installation
1 Typ Kommunikation
®
1 = EtherCAT /SBus
0 Anschlusskonfiguration
0 = M12-Steckverbinder am Elektronikdeckel (Standard)
A Version Kommunikation
–
0020 Ausgangsnennstrom Elektronikdeckel
0020 = 2.0 A
0025 = 2.5 A
0032 = 3.2 A
0040 = 4.0 A
0055 = 5.5 A
–
5 Anschluss-Spannung
5 = AC 500 V
0 Leistungsteil-Variante EMV
0 = Grundentstörung
1 = IT-Netz-Ausführung
3 Anschlussart
3 = 3-phasig
–
®
flexible
Type: DSI10A-0020-503-A-S00-000
S0#: 01.7569637446.0001.19
Eingang/Input Ausgang/Output
U= AC 3x380...500V U= 3x0V...Uinput
I= AC 1.8A I= AC 2.0A
f= 50...60Hz Imax=
f= 0...599Hz
T= -25°C...+40°C ML 03
Status: 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00
PLUS
AC 6.0A
30495025803
