Elektrische Installaion
5

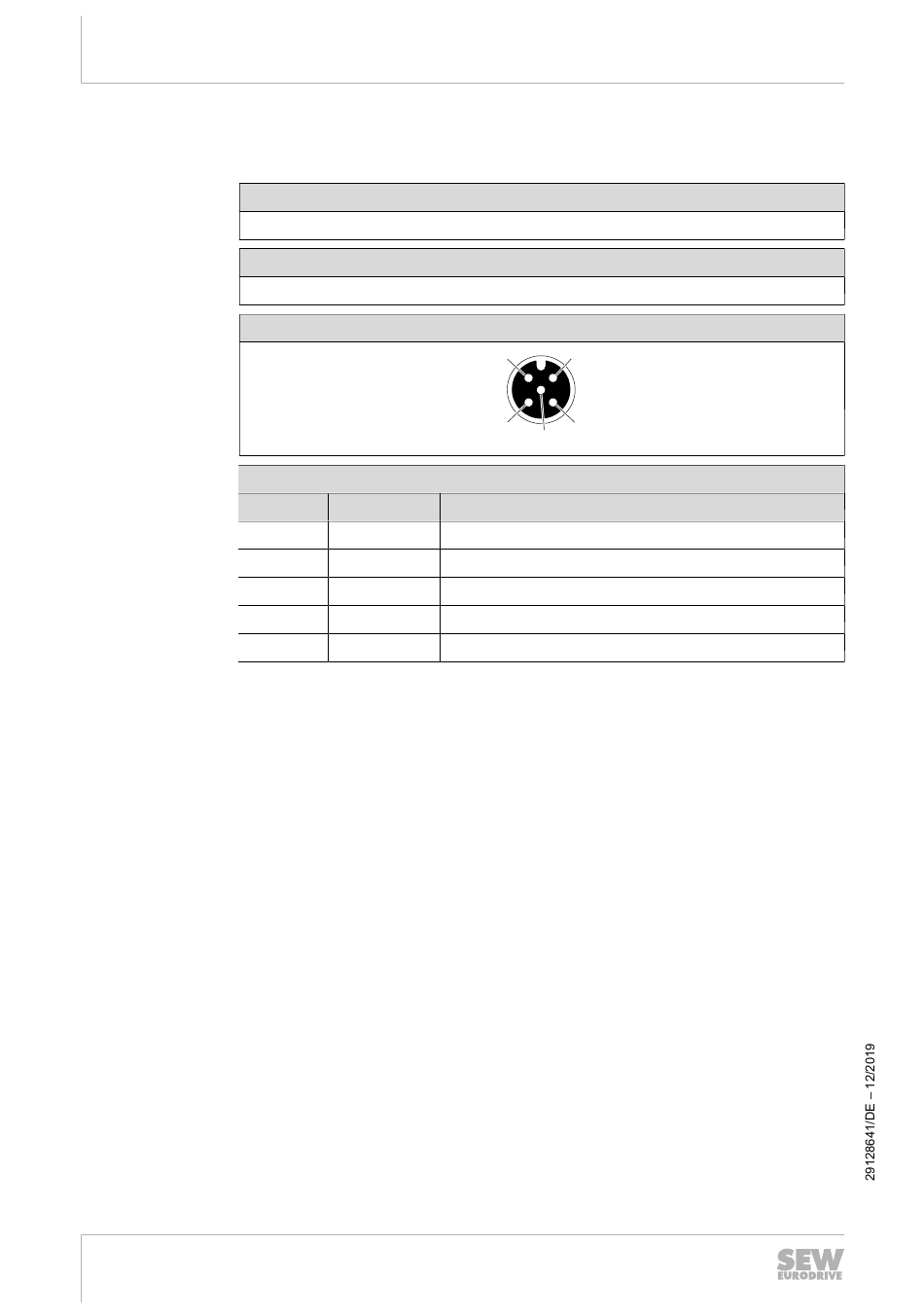

Belegung der Steckverbinder am Elektronikdeckel
5.12.3
X5133_3: Digitale Ein-/Ausgänge
140
Betriebsanleitung – MOVIMOT
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Ein-/Ausgänge
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz
Anschlussbild
Belegung
Kontakt
Signal
1
+24V
2
DIO02
3
0V24
4
DIO01
5
FE
®
flexible
1
2
4
3
5
Beschreibung
DC-24-V-Sensor-/Aktorversorgung
Eingang Sensor DIO02/Ausgang Aktor DIO02
0V24-Bezugspotenzial für Sensoren/Aktoren
Eingang Sensor DIO01/Ausgang Aktor DIO01
Funktionserde
