Elektrische Installaion
5
Belegung der optionalen Steckverbinder
5.11.7 X4141: Engineering-Schnittstelle
112
Betriebsanleitung – MOVIMOT
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Engineering-Schnittstelle (CAN)
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz

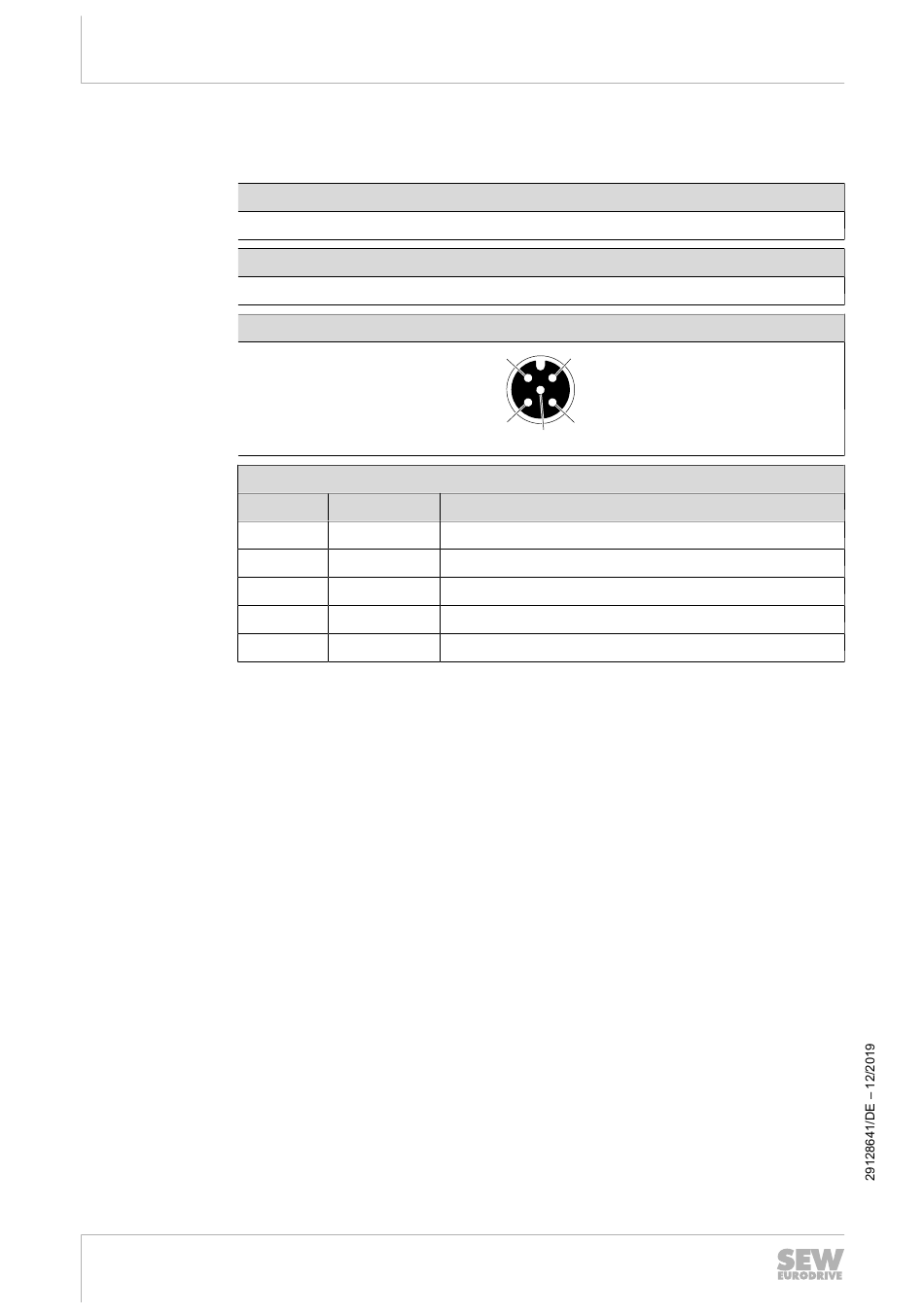

Anschlussbild
Belegung
Kontakt Signal
1 Res.
2 24V_OUT
3 0V24_OUT
4 CAN_H
5 CAN_L
1) Diesen Ausgang dürfen Sie nur zur Versorgung für Komponenten von SEW-EURODRIVE verwenden.
®
flexible
1 2
4
3
5
Beschreibung
Reserviert
1)
DC-24-V-Hilfsausgang
1)
0V24-Bezugspotenzial
Anschluss CAN High
Anschluss CAN Low
