5.12.4 X4233_1: EtherCAT
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
EtherCAT
Anschlussart
M12, 4-polig, female, D-codiert, Farbe: schwarz

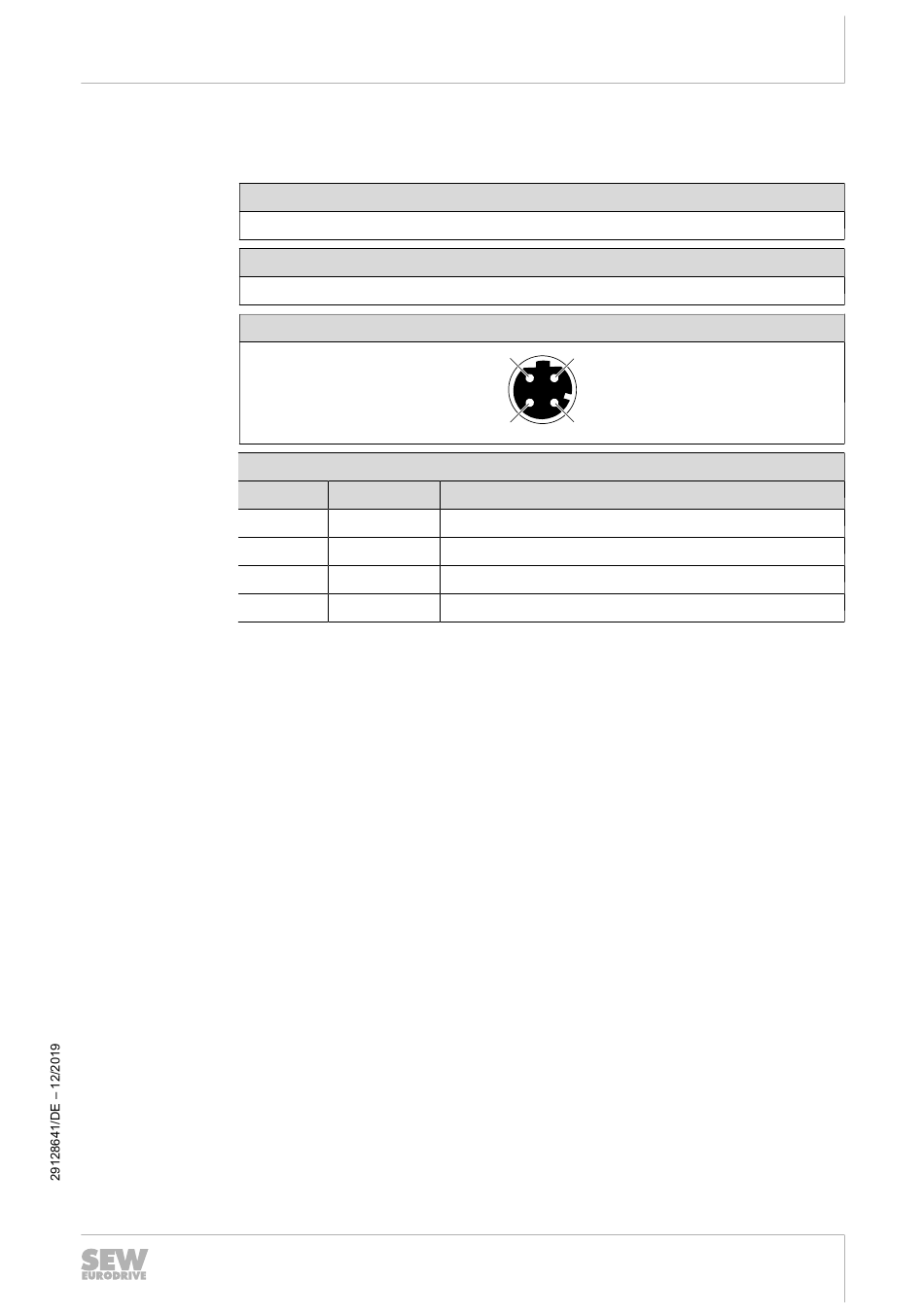

Anschlussbild
Belegung
Kontakt
1
2
3
4
® PLUS
-/SBus -Schnittstelle, IN
® PLUS
-/SBus -Schnittstelle, IN
Signal Beschreibung
TX+ Sendeleitung (+)
RX+ Empfangsleitung (+)
TX- Sendeleitung (-)
RX- Empfangsleitung (-)
Elektrische Installaion
Belegung der Steckverbinder am Elektronikdeckel
1 2
4 3
