Elektrische Installaion
5
Belegung der optionalen Steckverbinder
5.11.5
X1523: DC-24-V-Stützspannung, Eingang
106
Betriebsanleitung – MOVIMOT
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Eingang DC-24-V-Stützspannung
Anschlussart
M12, 5-polig, male, L-codiert, Farbe: hellgrau

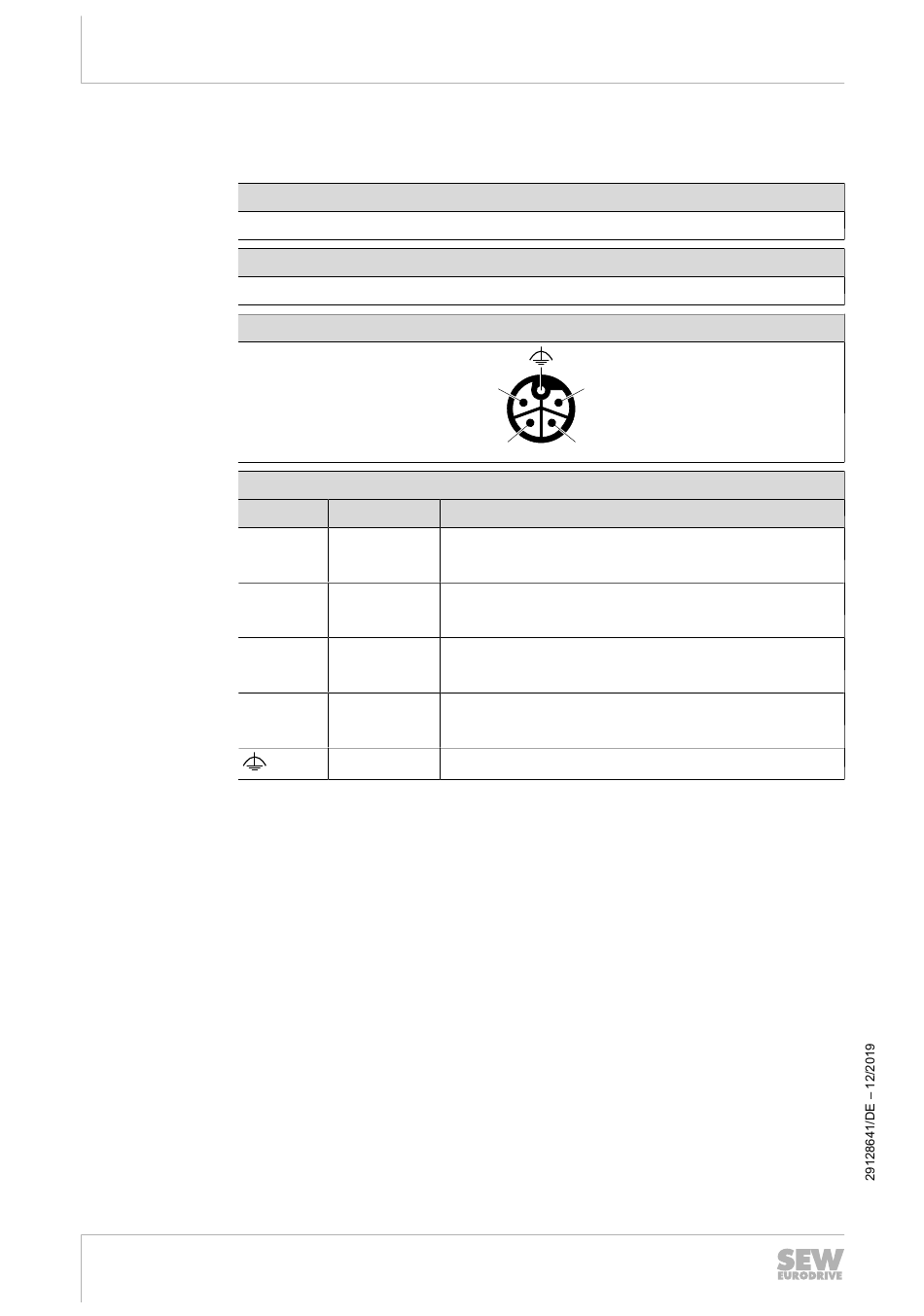

Anschlussbild
Belegung
Kontakt
Signal
1
+24V/L1
2
0V24/N2
3
0V24/N1
4
+24V/L2
FE
®
flexible
1
4
2
3
Beschreibung
DC-24-V-Eingang/L1
(für Stützbetrieb)
0V24-Bezugspotenzial/N2
(für DC-24-V-Bremsgleichrichter /BES)
0V24-Bezugspotenzial/N1
(für Stützbetrieb)
DC-24-V-Anschluss/L2
(für DC-24-V-Bremsgleichrichter /BES)
Funktionserde
