Anschluss an X4141 (M12 am Anschlusskasten)
ACHTUNG
Unzulässiges Einstecken des Brückensteckers STO in die Engineering-Schnittstelle.
Beschädigung des Geräts.
•

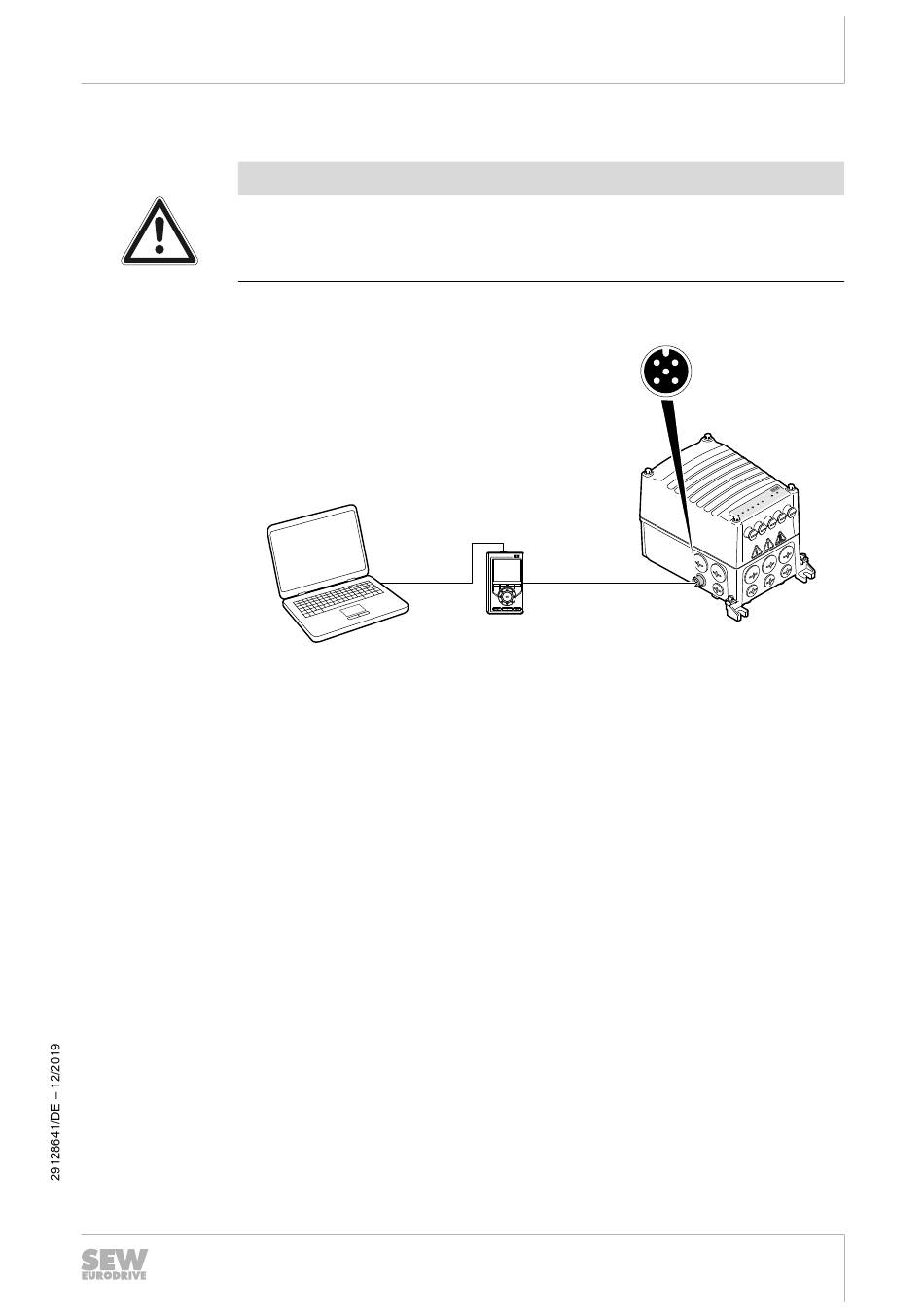

Das folgende Bild zeigt den Anschluss des PCs an das Gerät:
[1]
[2]
[3]
Stecken Sie den Brückenstecker STO niemals in die Engineering-Schnittstelle.
USB
[1]
Verbindungskabel USB-A/USB-2.0-Mini-B
(lieferbar von SEW-EURODRIVE, Sachnummer: 25643517)
Bediengerät CBG21A oder CBG11A
Verbindungskabel D-Sub/M12
(lieferbar von SEW‑EURODRIVE, Sachnummer: 28117840)
Elektrische Installaion
X4141
[2]
[3]
