3. Abmaße, Pin-Belegung

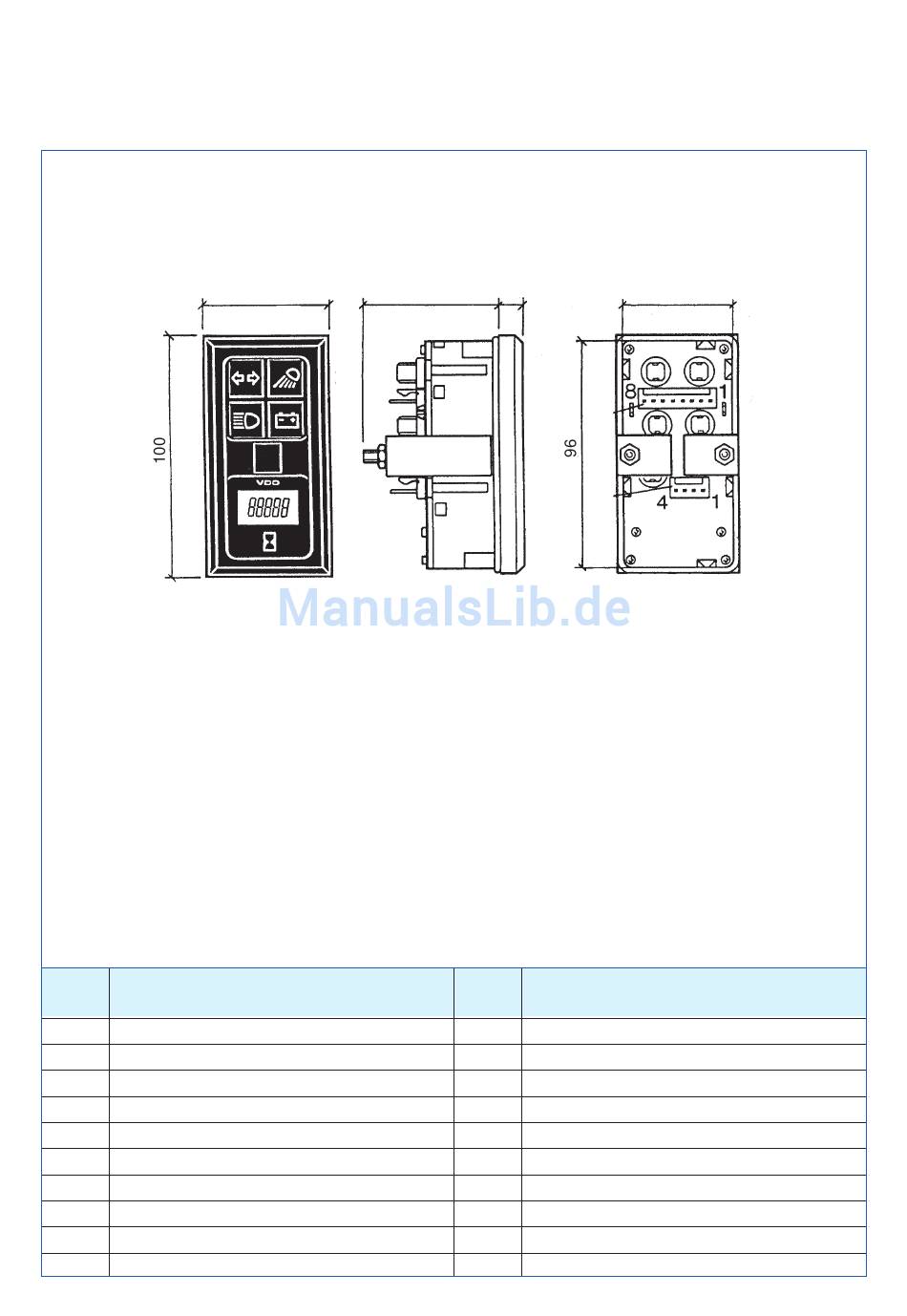

3.1 Kombi-Instrument, 2er-Gruppe, vertikal
(KL + EBZ) Kontrollleuchten + Betriebsstundenzähler
1
3
Einbauöffnung: 46,5 x 96,5
Pin Belegung
1 Kl. 31 – (Masse Pos. 3)
2 Kl. 58 + (Beleuchtung Pos. 3)
3 Kl. 31 – (Masse Pos. 1)
4 Kl. 58 + (Beleuchtung Pos. 1)
5 Kl. 31 – (Masse Pos. 2)
6 Kl. 58 + (Beleuchtung Pos. 2)
7 Kl. 31 – (Masse Pos. 4)
8 Kl. 58 + (Beleuchtung Pos. 4)
TU00-0740-0000001
50
2
4
II
— A —
58,5 10
A
B
Pin Belegung
1 Kl. 61 + (EBZ Pos. II)
2 Kl. 15 + (allg.)
3 Kl. 31 – (Masse)
4 Kl. 58 + (Beleuchtung)
0107
46
— B —
3 - 2
