Technisches Produkthandbuch modulcockpit II
5.
Prüfanweisung
5.5 Kombi-Instrument, 2er-Gruppe
(KL + EBZ) Kontrollleuchten + Betriebsstundenzähler
Festgelegte Instrumente siehe Kapitel 4.1
Prüfzubehör:
1x Netzteil
1x Prüfkabel Nr. 1 (4 Pins) *
1x Prüfkabel Nr. 4 (8 Pins) *
1x Widerstandsdekade
Liste: Technische Daten (Kapitel 5.9)
* enthalten im Prüfkabel-Set X12-019-100-100
Anschlussbelegung:
Stiftleiste A
PIN 1
Masse Pos. 3
2
Plus Beleuchtung Pos. 3
3
Masse Pos. 1
4
Plus Beleuchtung Pos. 1
5
Masse Pos. 2
6
Plus Beleuchtung Pos. 2
7
Masse Pos. 4
8
Plus Beleuchtung Pos. 4
Stiftleiste B
PIN 1
+ 12 V EBZ (bei 12 V Instrument)
+ 24 V EBZ (bei 24 V Instrument)
2
+ 12 V (bei 12 V Instrument)
+ 24 V (bei 24 V Instrument)
3
Masse
4
Plus Beleuchtung

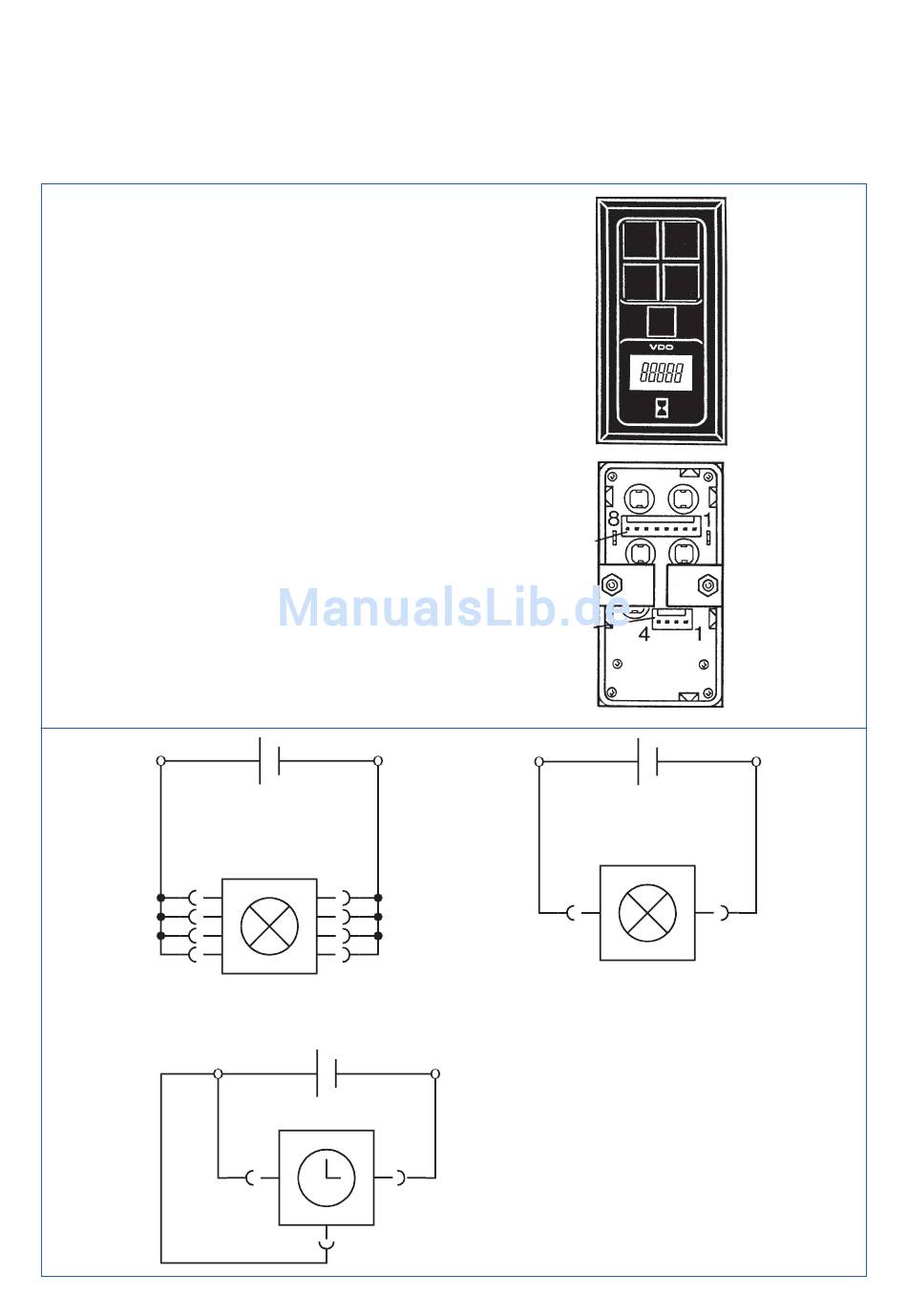

Prüf-Anschlussplan:
I
PIN 2, 4, 6, 8
Pins beziehen sich auf die Stiftleiste A!
PI N ' s bezi ehen si ch auf di e St i f t l ei st e A!
III
TU00-0740-0000001
PIN 1, 3, 5, 7
PIN 2
PIN 3
PIN 5
Pos. 1
Pos. 3
Stiftleiste A
Stiftleiste B
II
PIN 4
0107
110-008-984-...
Pos. 2
Pos. 4
PIN 3
5 - 12
