Kurzbedienungsanleitung

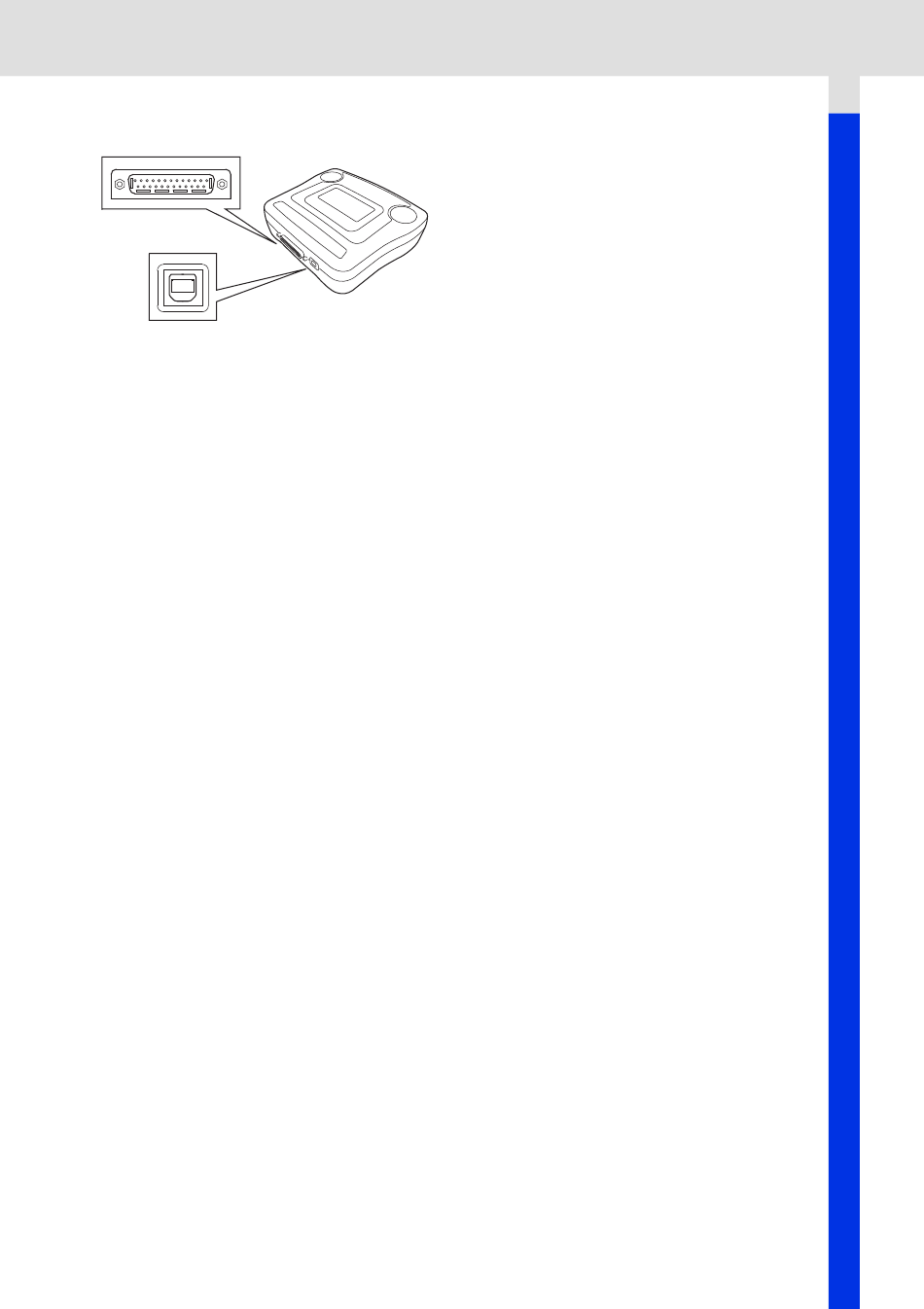

Geräteanschluss
1
2
OM1568
1. 25 Pin Anschluss
2. USB Anschluss
Anschluss an das Fahrzeug
1. Schliessen Sie das EOBD Kabel
(A2C59514447) mittels der
Halteschrauben an das Service
Tool an.
2. Verbinden Sie das Service Tool
über die Diagnosebuchse mit dem
Fahrzeug. Die genaue Position der
Diagnosebuchse ist in der
Bedienungsanleitung auf der
beiliegenden CDROM oder den
Informationen des
Fahrzeugherstellers zu
entnehmen.
3. Das Service Tool wird über die
Diagnosebuchse mit Spannung
versorgt. Sobald das Tool mit der
Diagnosebuchse des Fahrzeugs
verbunden ist, führt es einen
internen Selbsttest durch und die
Softwareversion wird im Display
angezeigt.
