Viewline Voltmeter
Beschreibung
Anzeige der Batteriespannung.
Features
_ LED Beleuchtung
_ Integrierte Warn-LED
_ Austauschbare Frontringe
_ Durchlicht-Technologie
_ Beschlag- und Spritzwasserschutz
_ Panel und Flush-Einbau möglich
Konzept
Gehäuse
Frontring
Deckglas
Zifferblatt
Zeiger
Beleuchtung
Warn-LED
Befestigung
Anschluss
VDO – eine Marke des Continental-Konzerns
Produkt Information
Polycarbonat (PC)
PC (schwarz, weiß) oder ABS (chrom); verschiedenen Farben und Formen (siehe Tabelle)
PMMA; wahlweise mit Doppeldeckglas
Durchlicht, verschiedene Farben (schwarz, weiß)
Durchlicht, weiß bei schwarzen Zifferblättern, rot bei weißen Zifferblättern
Zifferblatt: LED amber (605nm)
Zeiger: LED rot (632nm)
Rot (632nm)
Spinlock Nut; Klemmhöhe 0,5mm – 20mm,
Optional Bügel und Stehbolzen, Klemmhöhe 2 – 15mm
8poliges MQS Steckersystem
www.vdo.com

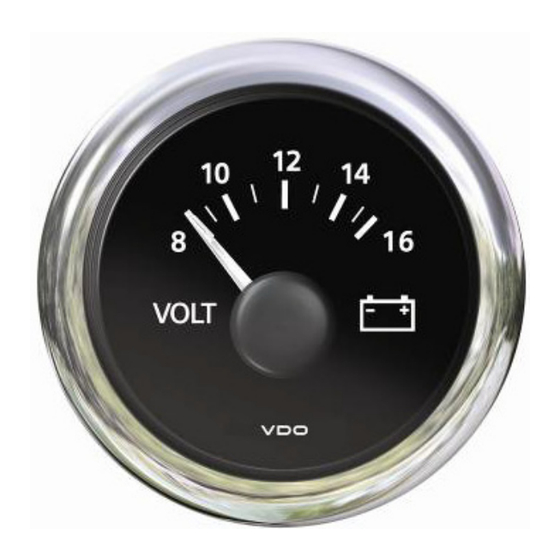

Abbildung: Voltmeter
loading

Inhaltszusammenfassung für VDO Viewline A2C53191475

  • Seite 1 Durchlicht, weiß bei schwarzen Zifferblättern, rot bei weißen Zifferblättern Beleuchtung Zifferblatt: LED amber (605nm) Zeiger: LED rot (632nm) Warn-LED Rot (632nm) Befestigung Spinlock Nut; Klemmhöhe 0,5mm – 20mm, Optional Bügel und Stehbolzen, Klemmhöhe 2 – 15mm Anschluss 8poliges MQS Steckersystem VDO – eine Marke des Continental-Konzerns...
  • Seite 2 Viewline Voltmeter Technische Daten Einbautiefe 50mm Einbau Durchmesser 52mm Zeigerausschlag 90° Betriebsspannung 8 – 16 Volt und 18 – 32 Volt Anzeigegenauigkeit < 3,6 Winkelgrad Stromaufnahme < 140 mA, incl. Warn LED Betriebstemperatur -30°C bis +80°C; beschichtete Frontringe (Chrom) -30°C bis +70°C Lagertemperatur -30°C bis +80°C für 48h;...
  • Seite 3 Viewline Voltmeter Verfügbare Geräte: Zifferblatt Doppel Doppel Nr. unverpackt * Messbereich Spannung Farbe Skala Symbol Deckglas A2C53191475 schwarz nein 18 – 32 V 24 Volt nein A2C53191478 weiß nein 18 – 32 V 24 Volt nein A2C53191767 schwarz nein 18 – 32 V 24 Volt A2C53191769 weiß...
  • Seite 4 Stellen Sie sicher, dass kein unbeabsichtigter Motorstart während des Einbaus ausgeführt werden kann! Nach dem Einbau beachten: • Veränderungen oder Manipulationen am VDO Produkt können die • Massekabel an den Minuspol der Batterie fest anklemmen. Sicherheit beeinflussen. Es darf deshalb nicht verändert oder mani- •...
  • Seite 5 MONTAGEANLEITUNG Viewline 52 mm 11/10 Voltmeter 12 Volt TU00-0752-5307101 Arbeitsablauf zum Einbau der VDO Viewline Geräte Vor Beginn der Arbeiten schalten Sie die Zündung aus und ziehen Sie den Zündschlüssel ab. Entfernen Sie ggf. den Hauptstromschalter. Klemmen Sie den Minuspol der Batterie ab. Sichern Sie die Batterie gegen irrtümliches Wiedereinschalten.
  • Seite 6 MONTAGEANLEITUNG Viewline 52 mm 11/10 Voltmeter 12 Volt TU00-0752-5307101 Soll das Gerät Flush, das heißt von hinten montiert werden so dass Deckglas und Panel eine Ebene bil- den, muss der Frontring demontiert werden. Drücken Sie mit beiden Daumen auf das Deckglas und drücken Sie gleichzeitig mit den beiden Zeigefingern den Frontring nach vorne vom Gerät.
  • Seite 7 MONTAGEANLEITUNG Viewline 52 mm 11/10 Voltmeter 12 Volt TU00-0752-5307101 Für den Anschluss des Gerätes ist folgendes Stecker Set zu verwenden: Stecker Set 8polig - A2C59510850 Das Steckerset ist für einen Kabelquerschnitt von 0,25-0,5mm² ausgelegt. Für andere Querschnitte setzen Sie bitte Kontakte der Fa. Tyco ein. Einzelkontakte: Tyco Nr.
  • Seite 8 MONTAGEANLEITUNG Viewline 52 mm 11/10 Voltmeter 12 Volt TU00-0752-5307101 Richten Sie das Gerät aus und ziehen Sie die Befestigungsmutter handfest an. Achten Sie darauf dass die Mutter mit einem Anzugsmoment nicht grö- ßer als 400Ncm angezogen wird. * Achten Sie darauf das der Dichtring plan zwischen Panel und Frontring liegt.
  • Seite 9 Stellen Sie sicher, dass kein unbeabsichtigter Motorstart während des Einbaus ausgeführt werden kann! Nach dem Einbau beachten: • Veränderungen oder Manipulationen am VDO Produkt können die • Massekabel an den Minuspol der Batterie fest anklemmen. Sicherheit beeinflussen. Es darf deshalb nicht verändert oder mani- •...
  • Seite 10 MONTAGEANLEITUNG Viewline 52 mm 11/10 Voltmeter 24 Volt TU00-0752-5407101 Arbeitsablauf zum Einbau der VDO Viewline Geräte Vor Beginn der Arbeiten schalten Sie die Zündung aus und ziehen Sie den Zündschlüssel ab. Entfernen Sie ggf. den Hauptstromschalter. Klemmen Sie den Minuspol der Batterie ab. Sichern Sie die Batterie gegen irrtümliches Wiedereinschalten.
  • Seite 11 MONTAGEANLEITUNG Viewline 52 mm 11/10 Voltmeter 24 Volt TU00-0752-5407101 Soll das Gerät Flush, das heißt von hinten montiert werden so dass Deckglas und Panel eine Ebene bil- den, muss der Frontring demontiert werden. Drücken Sie mit beiden Daumen auf das Deckglas und drücken Sie gleichzeitig mit den beiden Zeigefingern den Frontring nach vorne vom Gerät.
  • Seite 12 MONTAGEANLEITUNG Viewline 52 mm 11/10 Voltmeter 24 Volt TU00-0752-5407101 Für den Anschluss des Gerätes ist folgendes Stecker Set zu verwenden: Stecker Set 8polig - A2C59510850 Das Steckerset ist für einen Kabelquerschnitt von 0,25-0,5mm² ausgelegt. Für andere Querschnitte setzen Sie bitte Kontakte der Fa. Tyco ein. Einzelkontakte: Tyco Nr.
  • Seite 13 MONTAGEANLEITUNG Viewline 52 mm 11/10 Voltmeter 24 Volt TU00-0752-5407101 Richten Sie das Gerät aus und ziehen Sie die Befestigungsmutter handfest an. Achten Sie darauf dass die Mutter mit einem Anzugsmoment nicht grö- ßer als 400Ncm angezogen wird. * Achten Sie darauf das der Dichtring plan zwischen Panel und Frontring liegt.
