Technisches Produkthandbuch modulcockpit II
4.
Festgelegte Instrumente
4.9

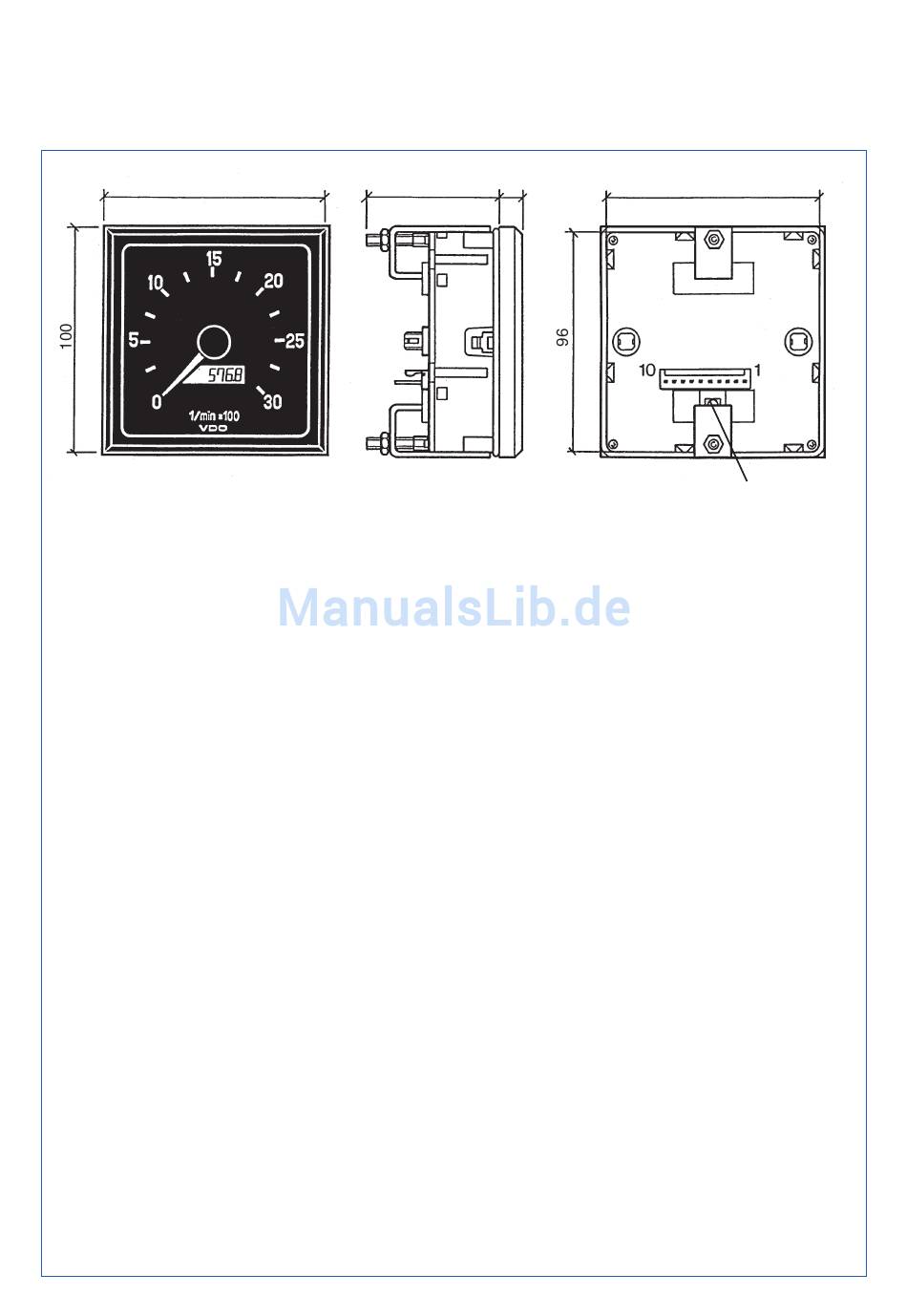

Elektronischer Drehzahlmesser mit Betriebsstundenzähler
100
Einbauöffnung: 96,5 x 96,5
TU00-0740-0000001
57
10
Steckerbelegung:
Pin 1
Klemme 31– (Masse)
Pin 2
Signal +
(Geber / Kl. 1 / Kl. W)
Pin 3
frei
Pin 4
Signal – (Geber)
Pin 5
Pull up,
Open Collector-Geber
(mit Pin 2 verbinden)
0107
96
Taster
Pin 6
Klemme 15 +
Pin 7
frei
Pin 8
Klemme 58 +
(Beleuchtung)
Pin 9
frei
Pin 10 Klemme 30 +
(Dauerplus)
4 - 8
Inhalt
sverzeichnis
