Technisches Produkthandbuch modulcockpit II
2. Bauteile

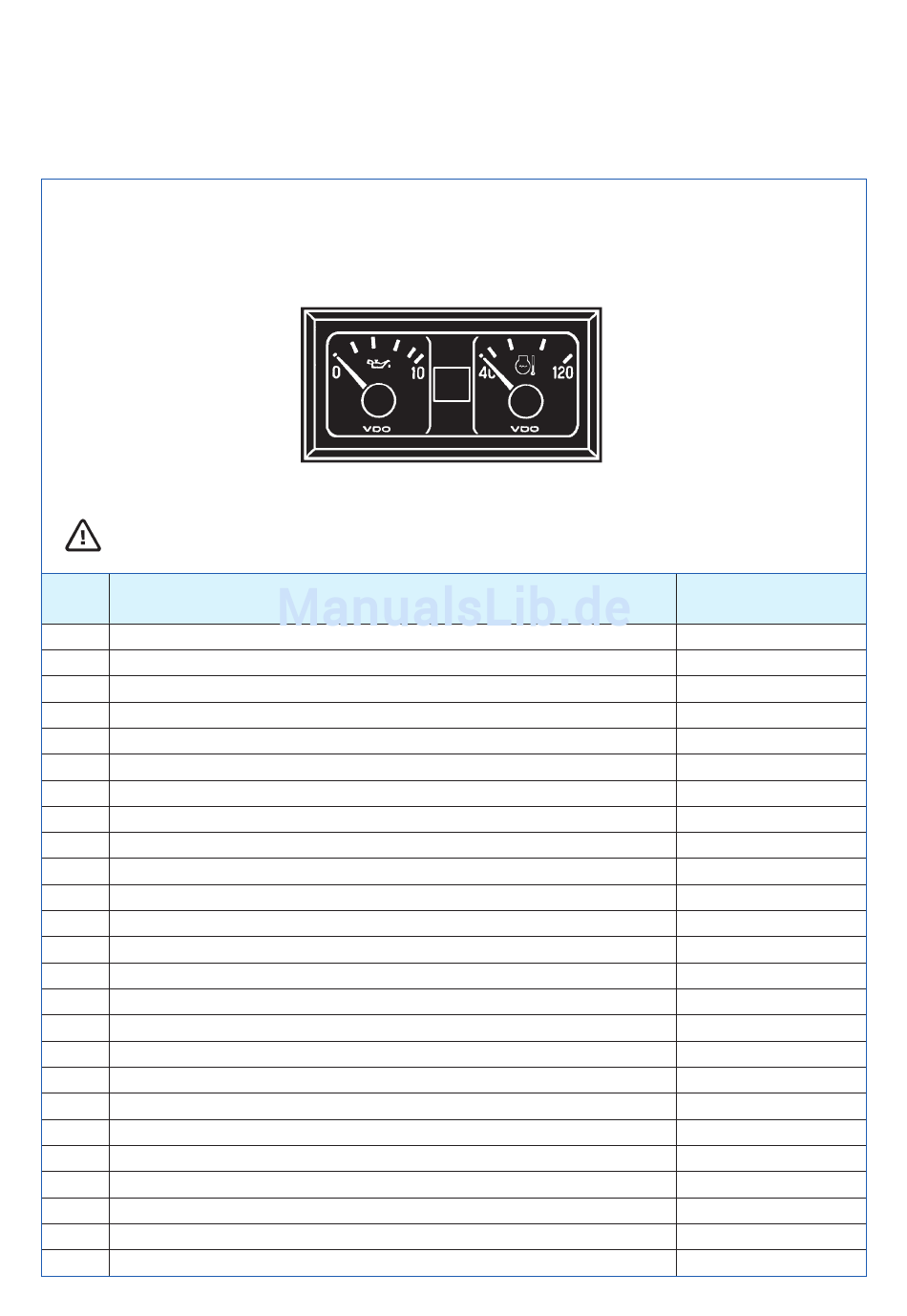

2.2 Kombi-Instrument, 2er-Gruppe, horizontal
(Ke + Ke)
Einzelsystem + Einzelsystem
Einzelsystem Vorratsanzeiger, Version Tauchrohrgeber, nur für Position
Pos.
Benennung
Seite 2 - 8
1 Zus. Gehäuse
10 Einzelsystem
25 Zus. Leiterplatte 12 V
Zus. Leiterplatte 24 V
30 Abschirmblech
31 Federscheibe 4 DIN 137
32 Sechskantmutter M4 ISO 4032 (DIN 934)
33 Scheibe 3,2 DIN 433
34 Schraube, 43 mm
35 Bügel
36 Schraube, 25 mm
40 Sockellampe 12 V 1,2 W
Sockellampe 24 V 1,2 W
41 Steckerbuchse
43 Gehäuse, 5fach
TU00-0740-0000001
I
(Ke)
II
Anzahl
0107
I
.
Bestell-Nr.
1x X11-395-000-029
2x (siehe Kapitel 2.5)
1x X11-395-000-037
1x X11-395-000-038
2x X11-395-000-008
2x 4-027-003-1162
4x 4-077-003-1242
2x 4-033-005-1162
2x 21-974-018-1141
2x X11-395-000-009
4x X11-395-000-016
2x 92-171-005
2x 92-171-003
5x X11-000-014-005
1x X11-000-014-002
