Technisches Produkthandbuch modulcockpit II

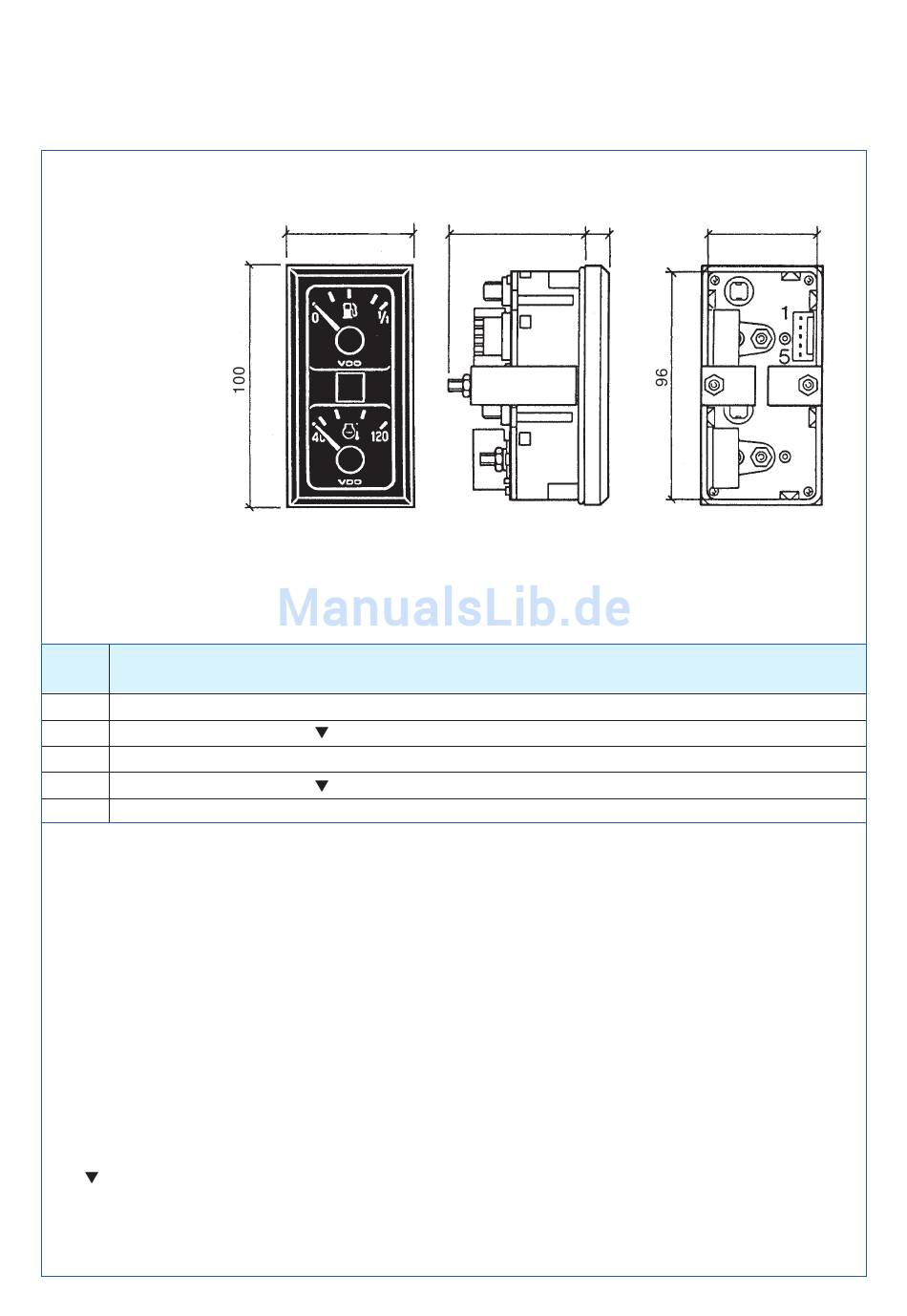

3. Abmaße, Pin-Belegung
3.1 Kombi-Instrument, 2er-Gruppe, vertikal

(Ke + Ke) Einzelsystem + Einzelsystem

Einbauöffnung:
46,5 x 96,5
Zus. Leiterplatte:
Pin Belegung
1 Kl. 58 + (Beleuchtung)
2 Geber (Ke Pos.I)
3 Kl. 31 – (Masse)
4 Geber (Ke Pos.II)
5 Kl. 15 + (allg.)
Bei Einbau eines Voltmeters darf der entsprechende Geber-Pin nicht angesteuert werden.
TU00-0740-0000001
50
I
II
12 V = X11-395-000-056
24 V = X11-395-000-057
58,5 10
0107
46
3 - 4
