Technisches Produkthandbuch modulcockpit II
5.
Prüfanweisung
5.10 Prüfmittel, Programmiermittel

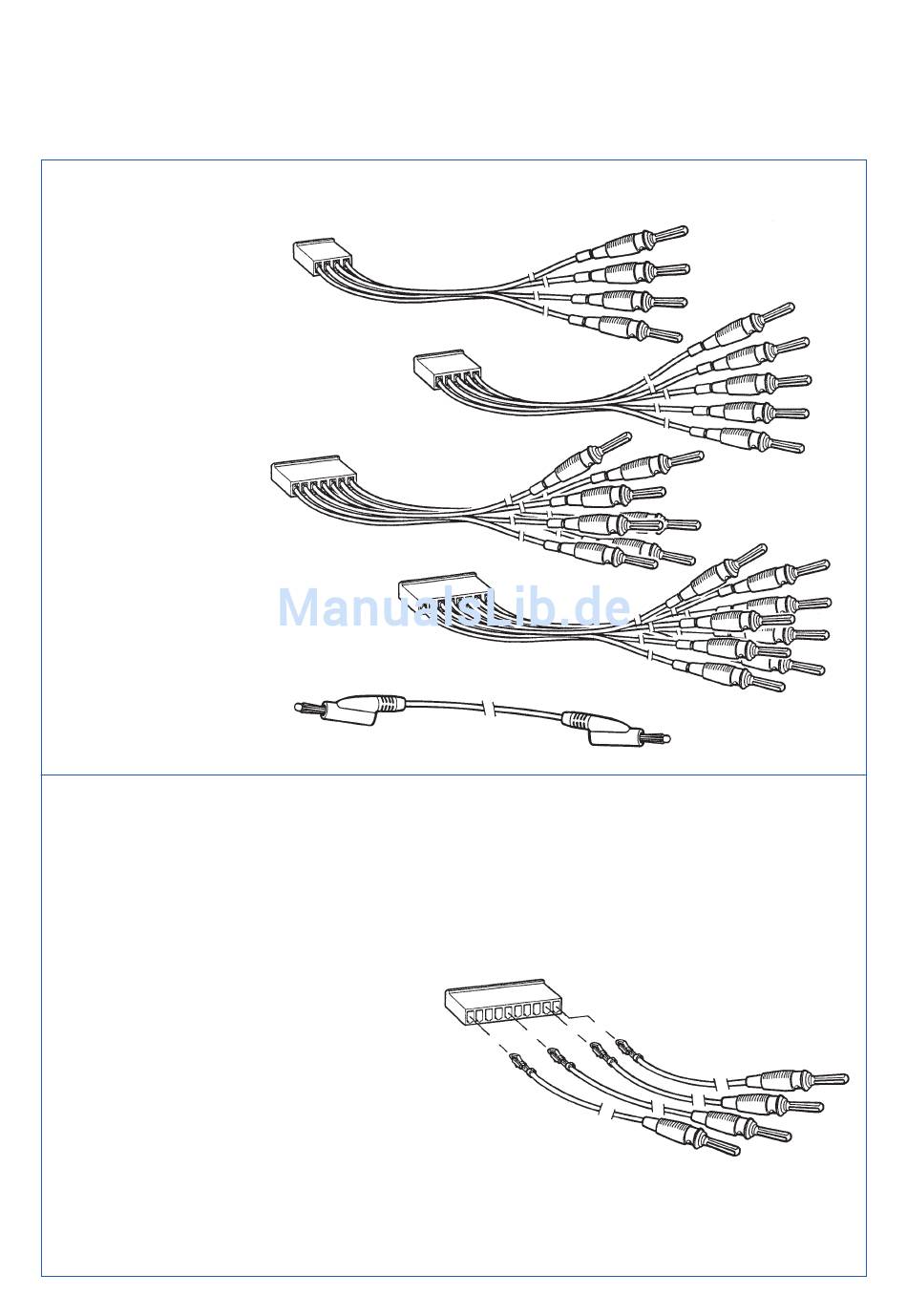

Prüfkabelset
bestehend aus:
1
Prüfkabel Nr. 1
(4 Pins)
1
Prüfkabel Nr. 2
(5 Pins)
1
Prüfkabel Nr. 3
(7 Pins)
1
Prüfkabel Nr. 4
(8 Pins)
1
Messleitung
Hinweis:
Zur Prüfung des elektronischen Drehzahlmessers mit Betriebsstundenzähler, der mit Pin 10 (Dauerplus 12V/
24V) belegt ist, muss ein Prüfkabel mit 10poligem Steckergehäuse angefertigt werden.
Vier verschiedenfarbige Ø 0,75 mm
(750 mm lang) mit je einer Steckerbuchse (Best.-
Nr. X11-000-014-005) und je einem handelsüb-
lichen Büschelstecker versehen.
Die Steckerbuchsen in das 10polige Steckerge-
häuse (Best.-Nr. X11-725-002-008) auf 1, 2, 6
und 10 einstecken.
Die Steckerbuchsen müssen hörbar einrasten.
(siehe Kapitel 5.7)
TU00-0740-0000001
2
Leitungen
10
0107
Bestell-Nr.: X12-019-100-100
1 schwarz
2 grün
6 rot
10 blau
1
2
6
5 - 24
