Technisches Produkthandbuch modulcockpit II

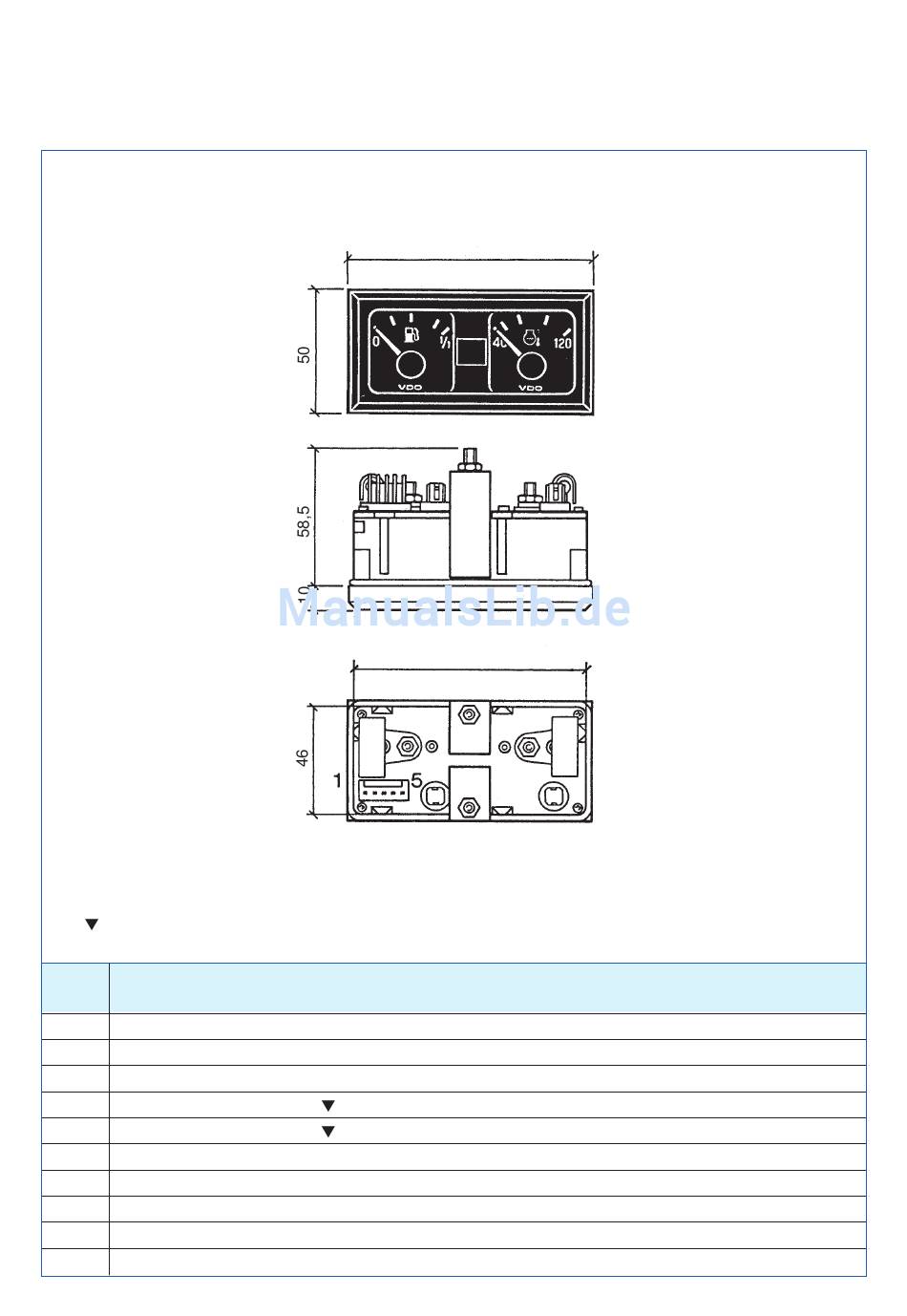

3. Abmaße, Pin-Belegung
3.2 Kombi-Instrument, 2er-Gruppe, horizontal
(Ke + Ke) Einzelsystem + Einzelsystem
Einbauöffnung: 46,5 x 96,5
Bei Einbau eines Voltmeters darf der entsprechende Geber-Pin nicht angesteuert werden.
Pin Belegung
1 Kl. 58 + (Beleuchtung)
2 Kl. 15 + (allg.)
3 Kl. 31 – (Masse)
4 Geber (Ke Pos. I)
5 Geber (Ke Pos. II)
TU00-0740-0000001
100
I II
96
