Technisches Produkthandbuch modulcockpit II

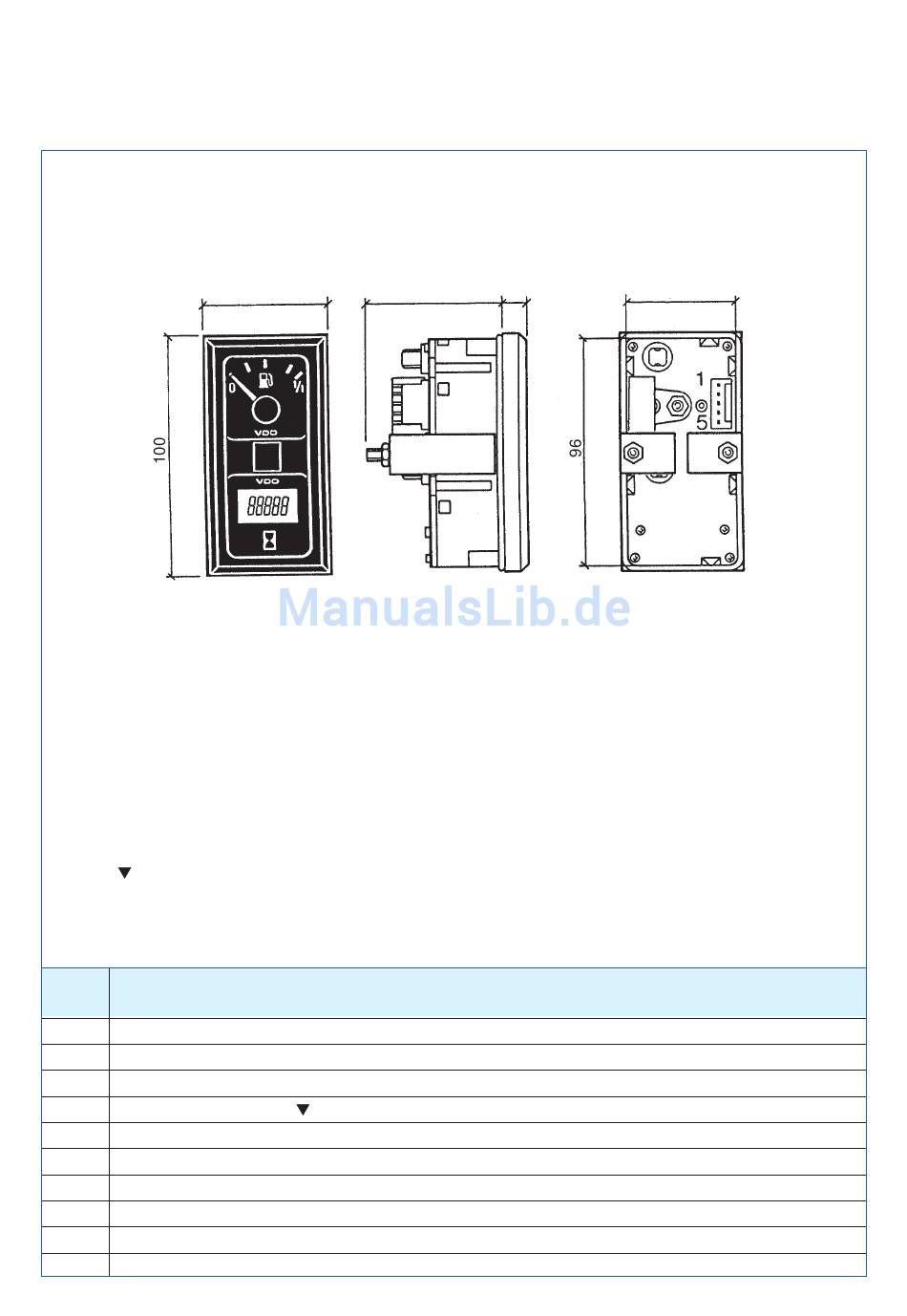

3. Abmaße, Pin-Belegung
3.1 Kombi-Instrument, 2er-Gruppe, vertikal
(Ke + EBZ) Einzelsystem + Betriebsstundenzähler
Einbauöffnung: 46,5 x 96,5
Bei Einbau eines Voltmeters darf der Geber-Pin nicht angesteuert werden.
Pin Belegung
1 Kl. 58 + (Beleuchtung)
2 Kl. 15 + (allg.)
3 Kl. 31 – (Masse)
4 Geber (Ke Pos.I)
5 Kl. 61 + (EBZ Pos.II)
TU00-0740-0000001
50 58,5
I
II
10
0107
46
3 - 3
