Technisches Produkthandbuch modulcockpit II
5. Prüfanweisung
5.6 Kombi-Instrument, 2er-Gruppe
(KL + KL) Kontrollleuchten + Kontrollleuchten
Festgelegte Instrumente siehe Kapitel 4.5 und 4.6
Prüfzubehör:
1x Netzteil
1x Prüfkabel Nr. 4 (8 Pins) *
1x Widerstandsdekade
Liste: Technische Daten (Kapitel 5.9)
* enthalten im Prüfkabel-Set X12-019-100-100
Anschlussbelegung:
Stiftleiste A
PIN 1 Masse Pos. 3
2 Plus Beleuchtung Pos. 3
3 Masse Pos. 1
4 Plus Beleuchtung Pos. 1
5 Masse Pos. 2
6 Plus Beleuchtung Pos. 2
7 Masse Pos. 4
8 Plus Beleuchtung Pos. 4
Stiftleiste B
PIN 1 Masse Pos. 7
2 Plus Beleuchtung Pos. 7
3 Masse Pos. 5
4 Plus Beleuchtung Pos. 5
5 Masse Pos. 6
6 Plus Beleuchtung Pos. 6
7 Masse Pos. 8
8 Plus Beleuchtung Pos. 8
Beschreibung der Prüfmethode:
Prüfung der Kontrollleuchten
Das Kombi-Instrument mit dem Prüfkabel Nr. 4 nach dem Prüf-Anschlussplan an die Stiftleiste A anschließen,
um die ersten vier Kontrolleuchten zu überprüfen. Nach der erfolgten Überprüfung das Kabel an die Stiftleiste
B anschließen, um die anderen vier Kontrolleuchten zu überprüfen.

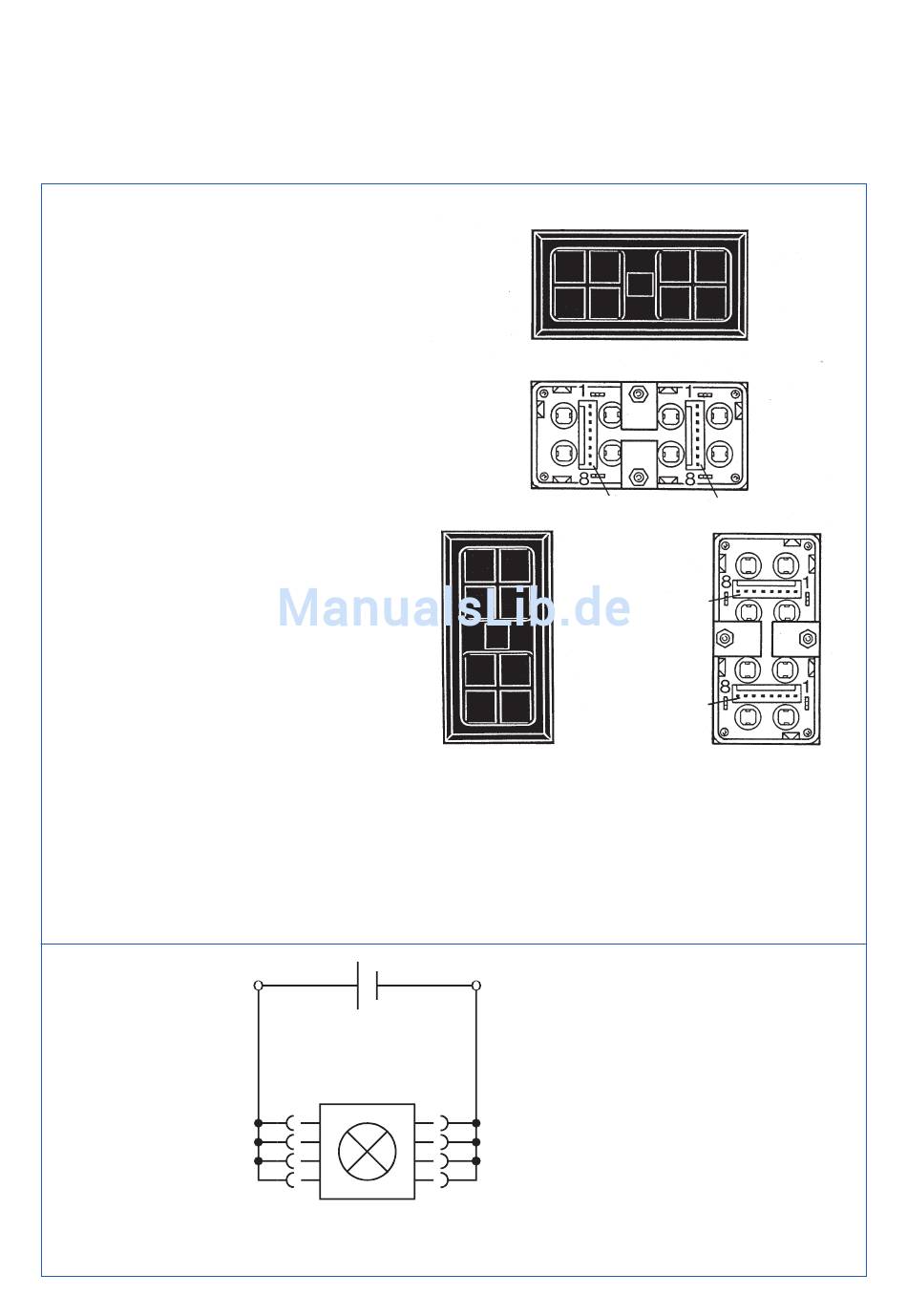

Prüf-Anschlussplan:
TU00-0740-0000001
Pos. 1
Pos. 3
Pos. 5
Pos. 7
PIN 2, 4, 6, 8 PIN 1, 3, 5, 7
Pins beziehen sich auf die Stiftleiste A und die Stiftleiste B!
Pin's beziehen sich auf die Stiftleiste A und B!
Pos. 2 Pos. 4
Pos. 1 Pos. 3
Stiftleiste A
Pos. 2
Pos. 4
Pos. 6
Pos. 8
0107
113-000-980-. . .
Pos. 6 Pos. 8
Pos. 5 Pos. 7
Stiftleiste B
Stiftleiste A
Stiftleiste B
