Technisches Produkthandbuch modulcockpit II
3. Abmaße, Pin-Belegung

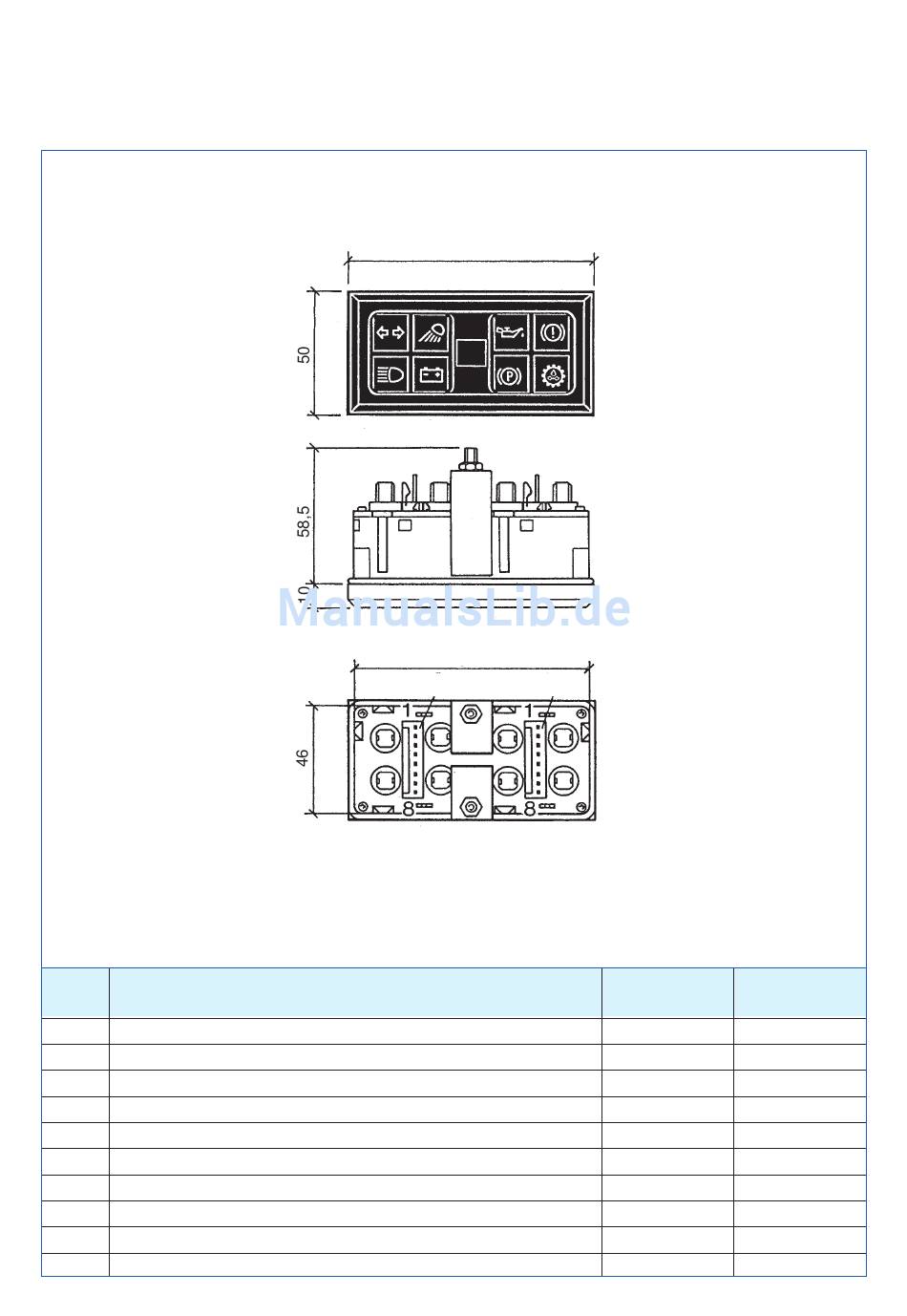

3.2 Kombi-Instrument, 2er-Gruppe, horizontal
(KL + KL) Kontrollleuchten + Kontrollleuchten
Einbauöffnung: 46,5 x 96,5
Pin Belegung
1 Kl. 31 – (Masse)
2 Kl. 58 + (Beleuchtung)
3 Kl. 31 – (Masse)
4 Kl. 58 + (Beleuchtung)
5 Kl. 31 – (Masse)
6 Kl. 58 + (Beleuchtung)
7 Kl. 31 – (Masse)
8 Kl. 58 + (Beleuchtung)
TU00-0740-0000001
100
2 4 6 8
1 3 5 7
96
A B
0107
— A — — B —
Pos. 3 Pos. 7
Pos. 3 Pos. 7
Pos. 1 Pos. 5
Pos. 1 Pos. 5
Pos. 2 Pos. 6
Pos. 2 Pos. 6
Pos. 4 Pos. 8
Pos. 4 Pos. 8
3 - 7
