Technisches Produkthandbuch modulcockpit II
5. Prüfanweisung

5.8 Elektronischer Tachometer

Elektronischer Tachometer mit PWM-Ausgang

Festgelegte Instrumente siehe Kapitel 4.10
Prüfzubehör:
1x Netzteil
1x Prüfkabel Nr. 4 (8 Pins) *
1x Messleitung *
1x Frequenzgenerator
1x Amperemeter
1x Voltmeter
* enthalten im Prüfkabel-Set X12-019-100-100
Anschlussbelegung:
PIN 1 Masse
2 Gebersignal Eingang
3 + 12 V für Geber
5 + 12 V für "Open Collector"-Geber
6 + 10 V bis + 31 V
8 Plus Beleuchtung

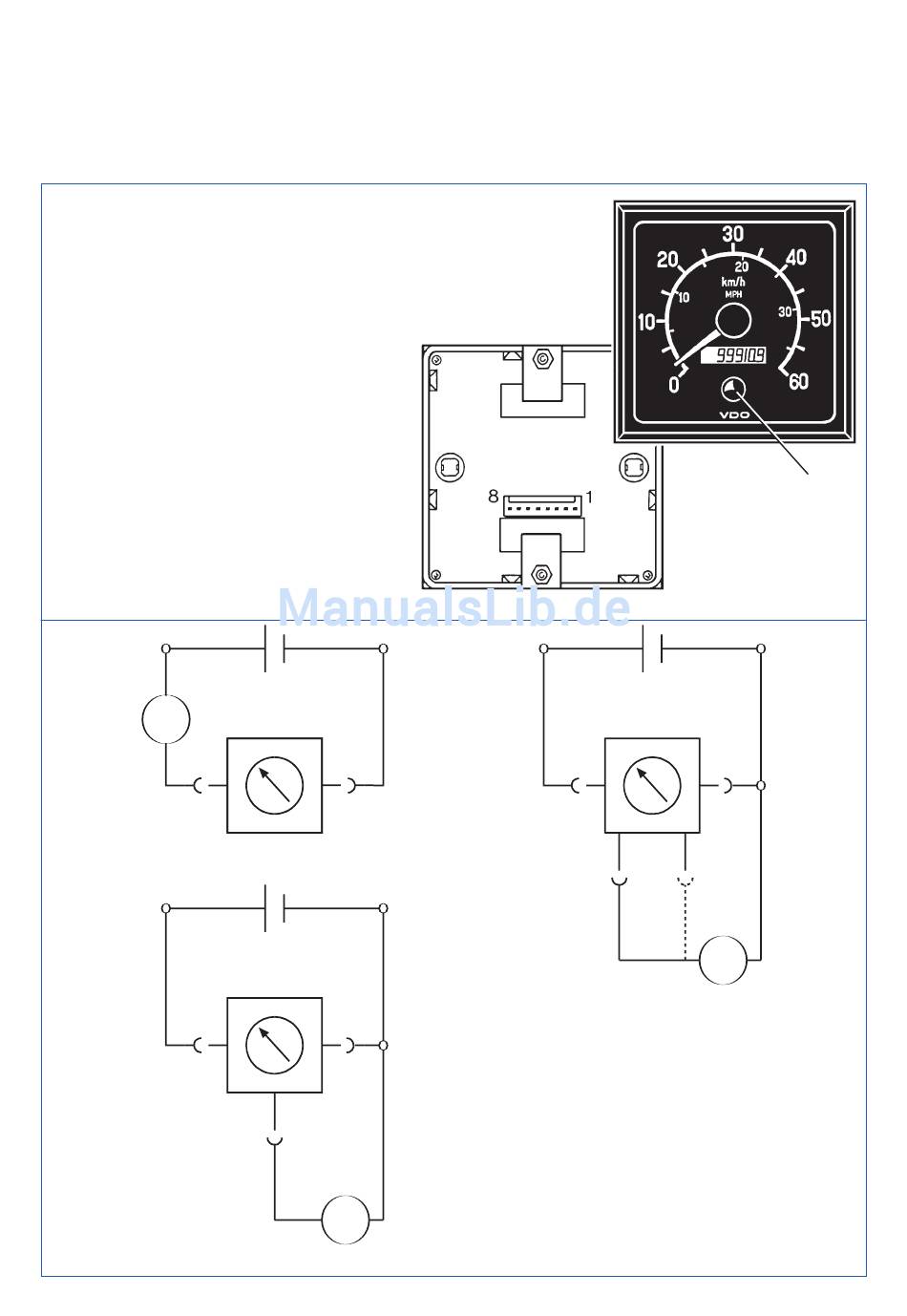

Prüf-Anschlussplan:
I
A
PIN 6
III
PIN 6
TU00-0740-0000001
PIN 1
PIN 1
PIN 2
~
II
PIN 6
PIN 3
PWM = pulsweitenmoduliertes Signal
0107
437-260-980-. . .
437-809-980-. . .
Taster
PIN 1
PIN 5
V
5 - 17
