Technisches Produkthandbuch modulcockpit II
4. Festgelegte Instrumente
4.9 Elektronischer Drehzahlmesser mit Betriebsstundenzähler
Einstellung

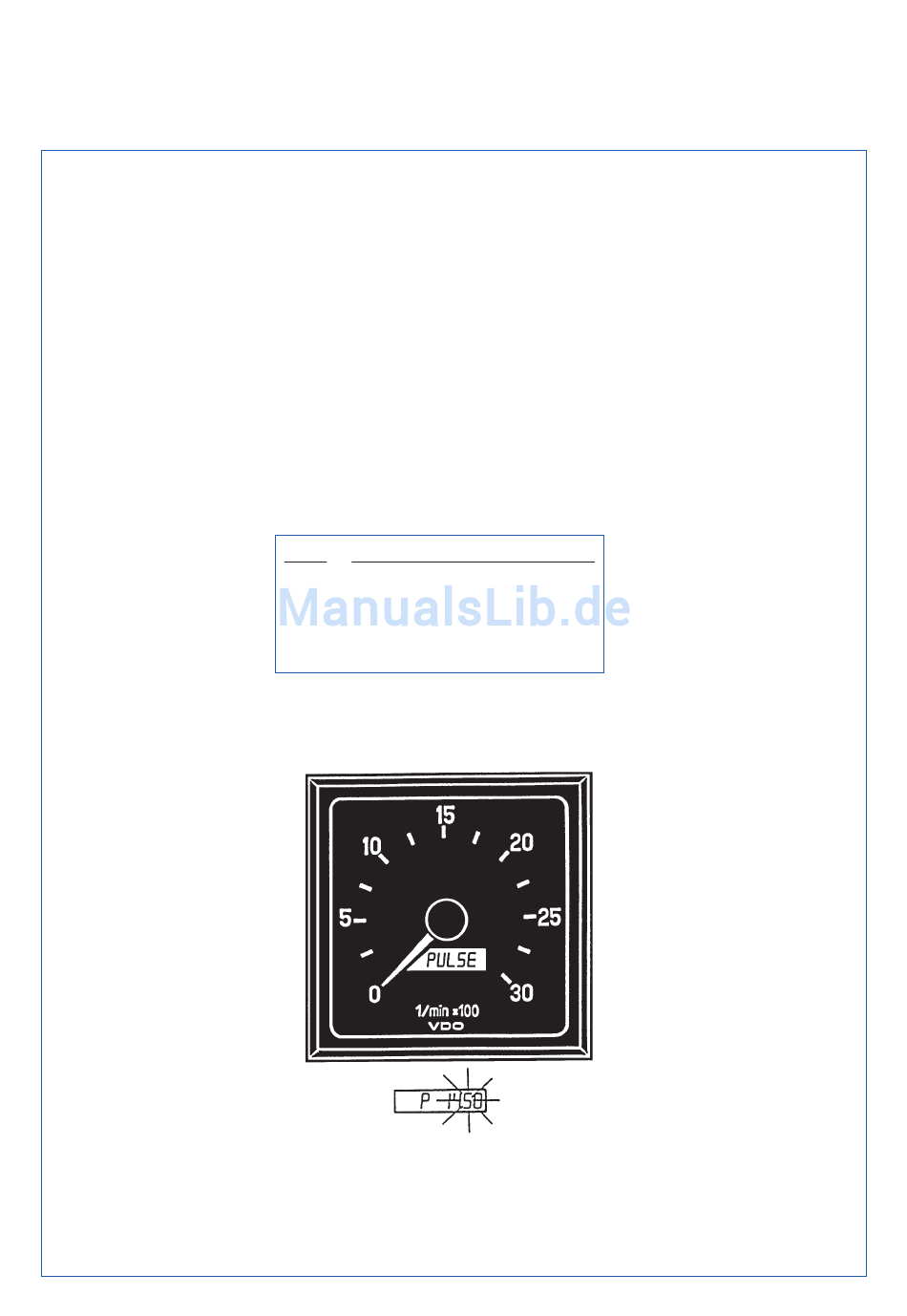

Funktion "PULSE"
Wenn die Funktion "PULSE" ausgewählt wurde, erscheint nach ca. 3 Sekunden im Display z. B. die Anzeige
"P 14.50" (14,50 Impulse pro Umdrehung), bei der die letzte Ziffer blinkt. Sofort mit der Eingabe der bekann-
ten Impulszahl pro Umdrehung beginnen. Die jeweils blinkende Ziffer kann durch Betätigen des Tasters ver-
ändert werden (einstellbare Impulszahl pro Umdrehung: 0,50 bis 399,99). Nach eingestellter Impulszahl pro
Umdrehung wechselt die Anzeige im Display anschließend auf die Betriebsstundenzählung. Die Kalibrierung
ist abgeschlossen.
Durch nochmaliges Anwählen der Funktion "PULSE" kann die gewählte Impulszahl pro Umdrehung überprüft
werden. Die Impulszahl pro Umdrehung erscheint im Display und die einzelnen Ziffern beginnen nacheinan-
der, von der letzten Ziffer anfangend, zu blinken.
Ist die Impulszahl pro Umdrehung nicht bekannt, kann sie nach folgender Formel errechnet werden:
Konventionelle Zündanlage:
oder sie muss beim Motorhersteller erfragt werden.
TU00-0740-0000001
Imp. 2 x Zylinderzahl
=
Umdr. Taktzahl x Anzahl der Zündspule
↓
(2 Takt oder 4 Takt)
0107 4 - 13
