VDO modulcockpit II Produkthandbuch Seite 33

Technisches Produkthandbuch modulcockpit II
2. Bauteile

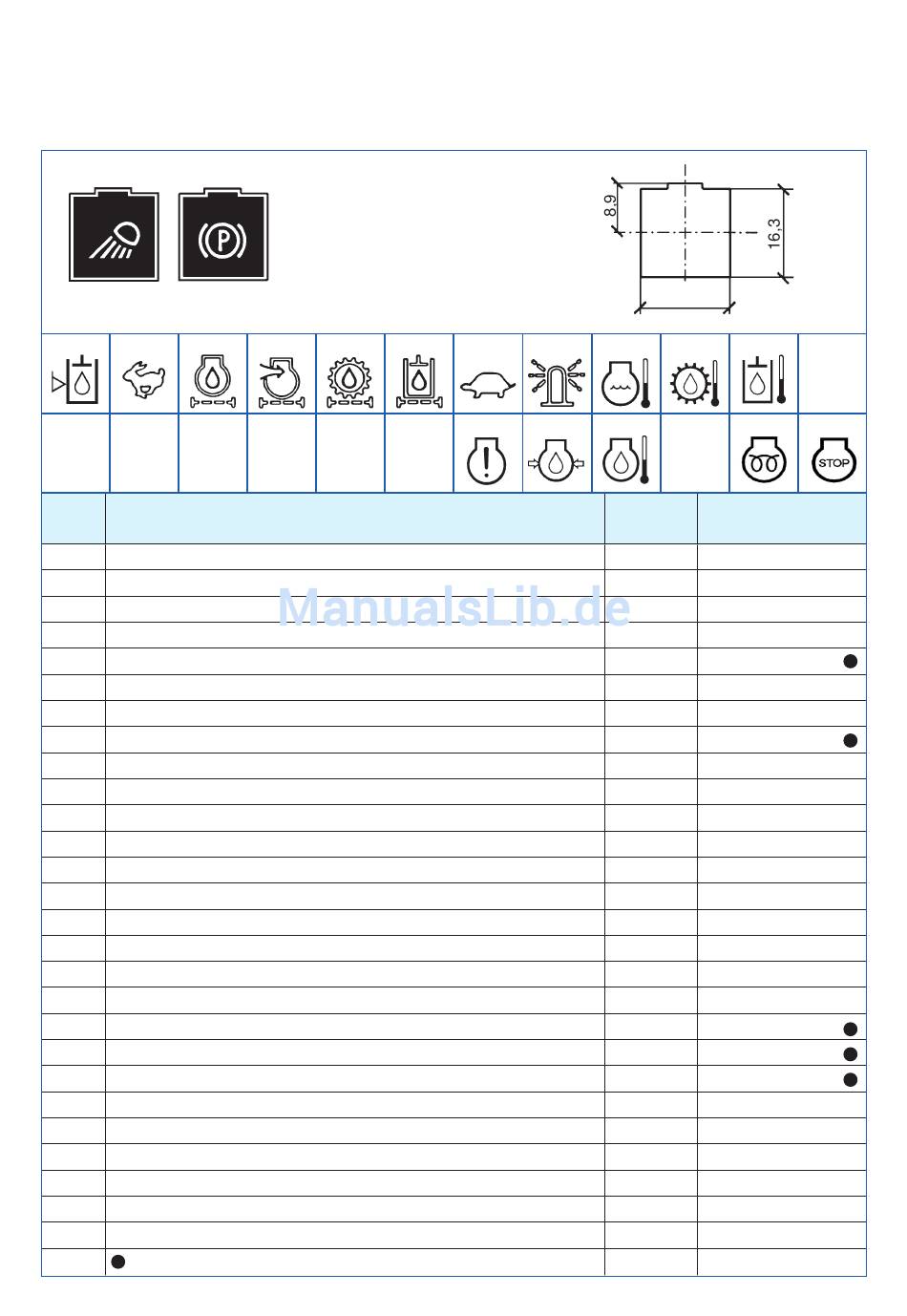

2.7 Symbolscheiben (KL)
110 111 112
Nr.
110 Hydraulikölstand
111 Schnellgang
112 Ölfilter
113 Luftfilter
114 Getriebeölfilter
115 Hydraulikölfilter
116 Kriechgang
117 Rundumkennleuchte
118 Kühlwassertemperatur
119 Getriebeöltemperatur
120 Hydrauliköltemperatur
128 Motor-Fehlfunktion
129 Motorschmieröl-Druck
130 Motoröltemperatur
166 Dieselmotor vorglühen
167 Motor Stop
Auslauf, lieferbar solange Lagerbestand
TU00-0740-0000001
Vorderseite: Symbol, weiß (RAL 9010)
Rückseite: Farbfeld = amber, blau,
Sichtbereich: 14,5 x 14,5 mm
Werkstoff: PC-Folie
113 114 115
Bezeichnung
grün oder rot
116 117 118
128 129 130
0107
16,3
t = 0,42
119 120
166
Farbe Bestell-Nr.
rot 84-438-532-0110
grün 84-438-532-0111
amber 84-438-532-0112
amber 84-438-532-0113
amber 84-438-532-0114
amber 84-438-532-0115
grün 84-438-532-0116
amber 84-438-532-0117
rot 84-438-532-0118
rot 84-438-532-0119
rot 84-438-532-0120
amber 84-438-532-0128
rot 84-438-532-0129
rot 84-438-532-0130
amber 84-438-532-0166
rot 84-438-532-0167
167
2 - 24
