VDO modulcockpit II Produkthandbuch Seite 43

Technisches Produkthandbuch modulcockpit II

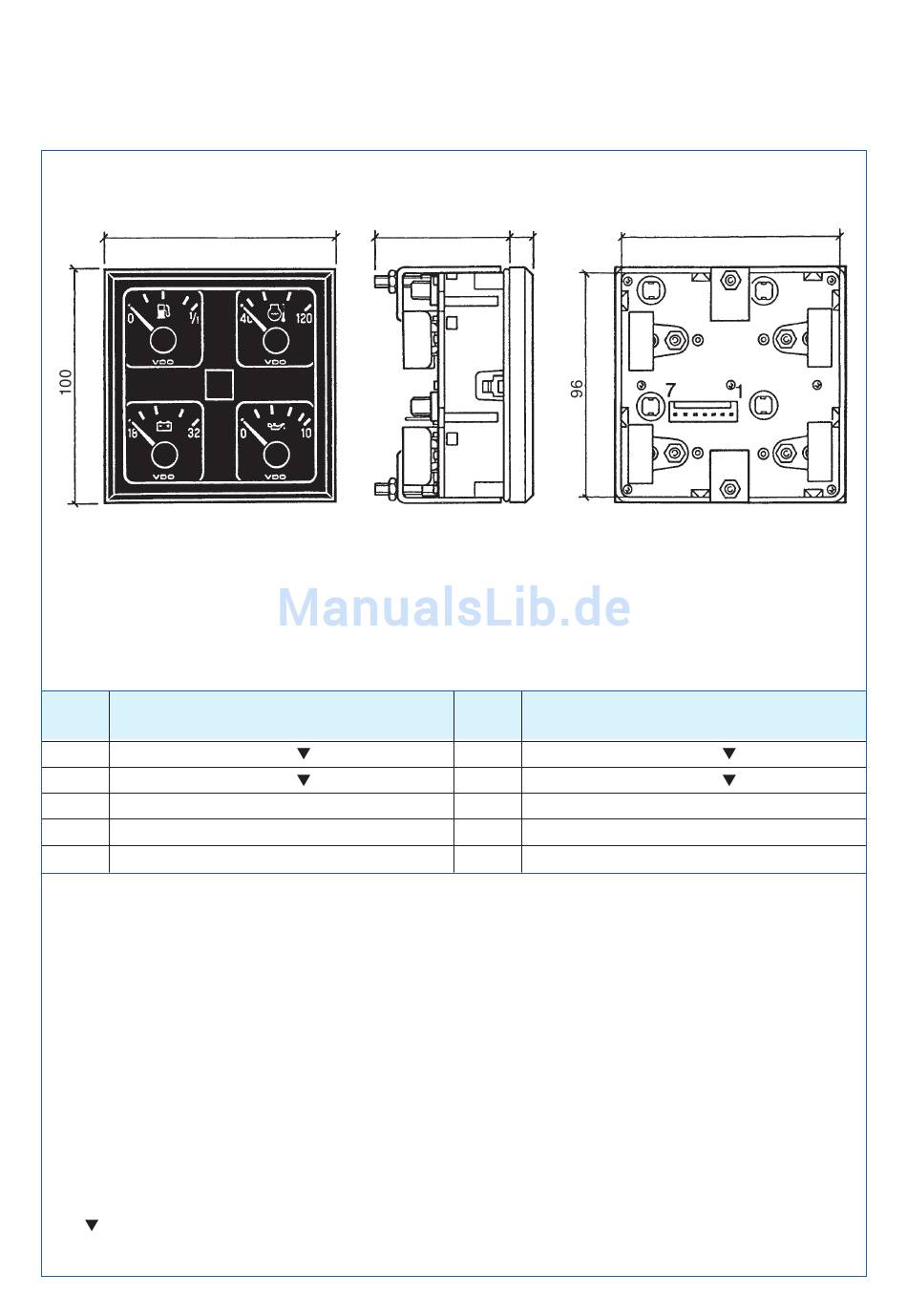

3. Abmaße, Pin-Belegung
3.3 Kombi-Instrument, 4er-Gruppe
(4x Ke) 4x Einzelsystem
100
I
II
Zus. Leiterplatte:
Pin Belegung
1 Geber (Ke Pos. II)
2 Geber (Ke Pos. I)
3 Kl. 31 – (Masse)
4 Kl. 15 + (allg.)
Bei Einbau eines Voltmeters darf der entsprechende Geber-Pin nicht angesteuert werden.
TU00-0740-0000001
58,5
III
IV
12 V = X11-395-000-054
24 V = X11-395-000-055
10
5 Geber (Ke Pos. III)
6 Geber (Ke Pos. IV)
7 Kl. 58 + (Beleuchtung)
0107
96
Einbauöffnung: 96,5 x 96,5
3 - 9
