5. Prüfanweisung
5.4 Kombi-Instrument, 2er-Gruppe
(Ke + EBZ) Einzelsystem + Betriebsstundenzähler 110-008-983-. . .
Festgelegte Instrumente siehe Kapitel 4.2
Prüfzubehör:
1x Netzteil
1x Prüfkabel Nr. 2 (5 Pins) *
1x Messleitung *
1x Widerstandsdekade
Liste: Technische Daten (Kapitel 5.9)
* enthalten im Prüfkabel-Set X12-019-100-100
Anschlussbelegung:
PIN 1 Plus Beleuchtung
2 + 12 V (bei 12 V Instrument)
+ 24 V (bei 24 V Instrument)
3 Masse
4 Geber Einzelsystem
5 + 12 V EBZ (bei 12 V Instrument)
+ 24 V EBZ (bei 24 V Instrument)

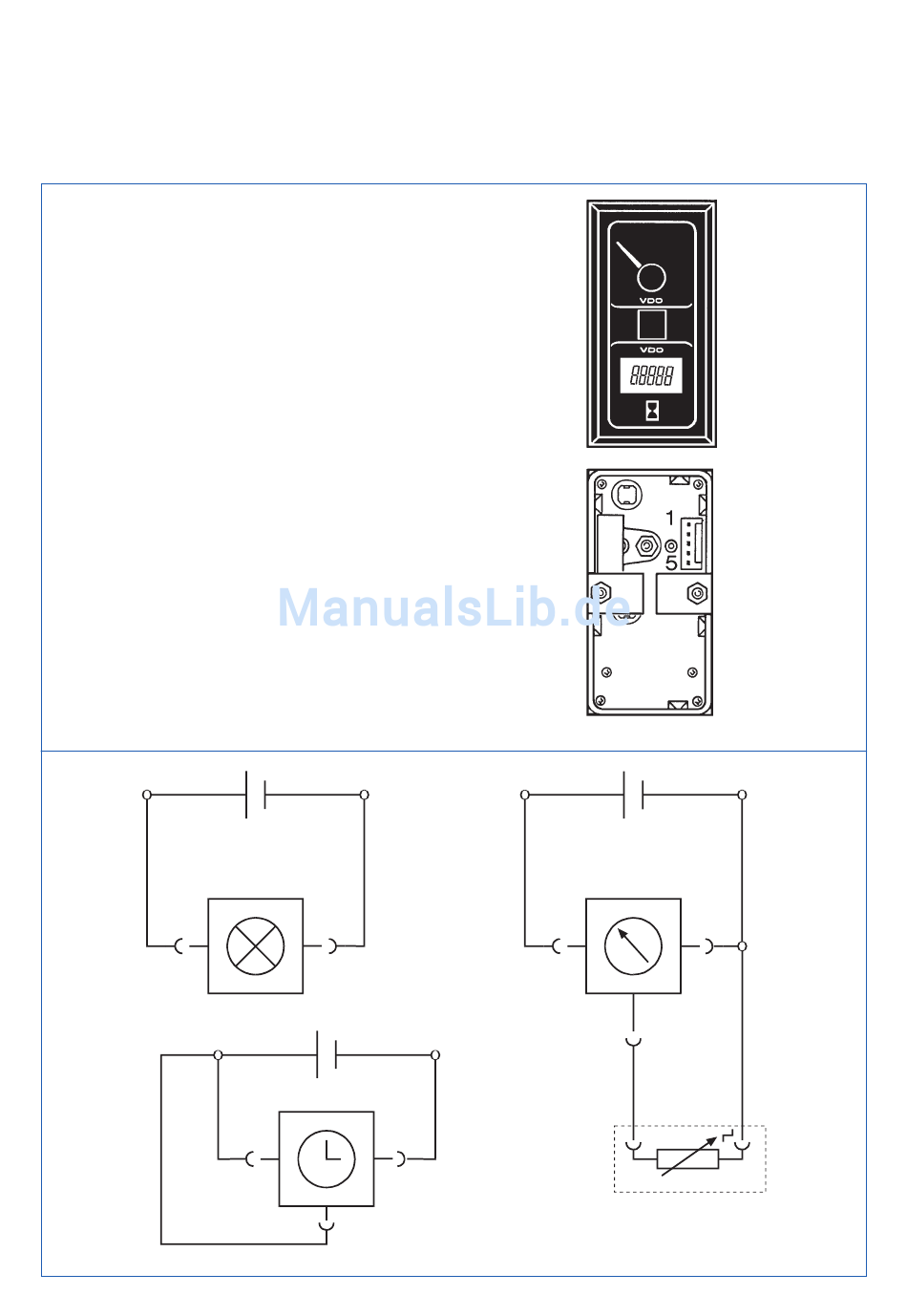

Prüf-Anschlussplan:
I
PIN 1
III
TU00-0740-0000001
PIN 3
PIN 2 PIN 3
PIN 5
II
PIN 2
Geberltg.
PIN 4
0107
EBZ
PIN 3
Widerstandsdekade
5 - 10
