Kombi-Instrument, 2Er-Gruppe, Vertikal; Kontrollleuchten + Betriebsstundenzähler - VDO modulcockpit II Produkthandbuch

Technisches Produkthandbuch modulcockpit II
4. Festgelegte Instrumente

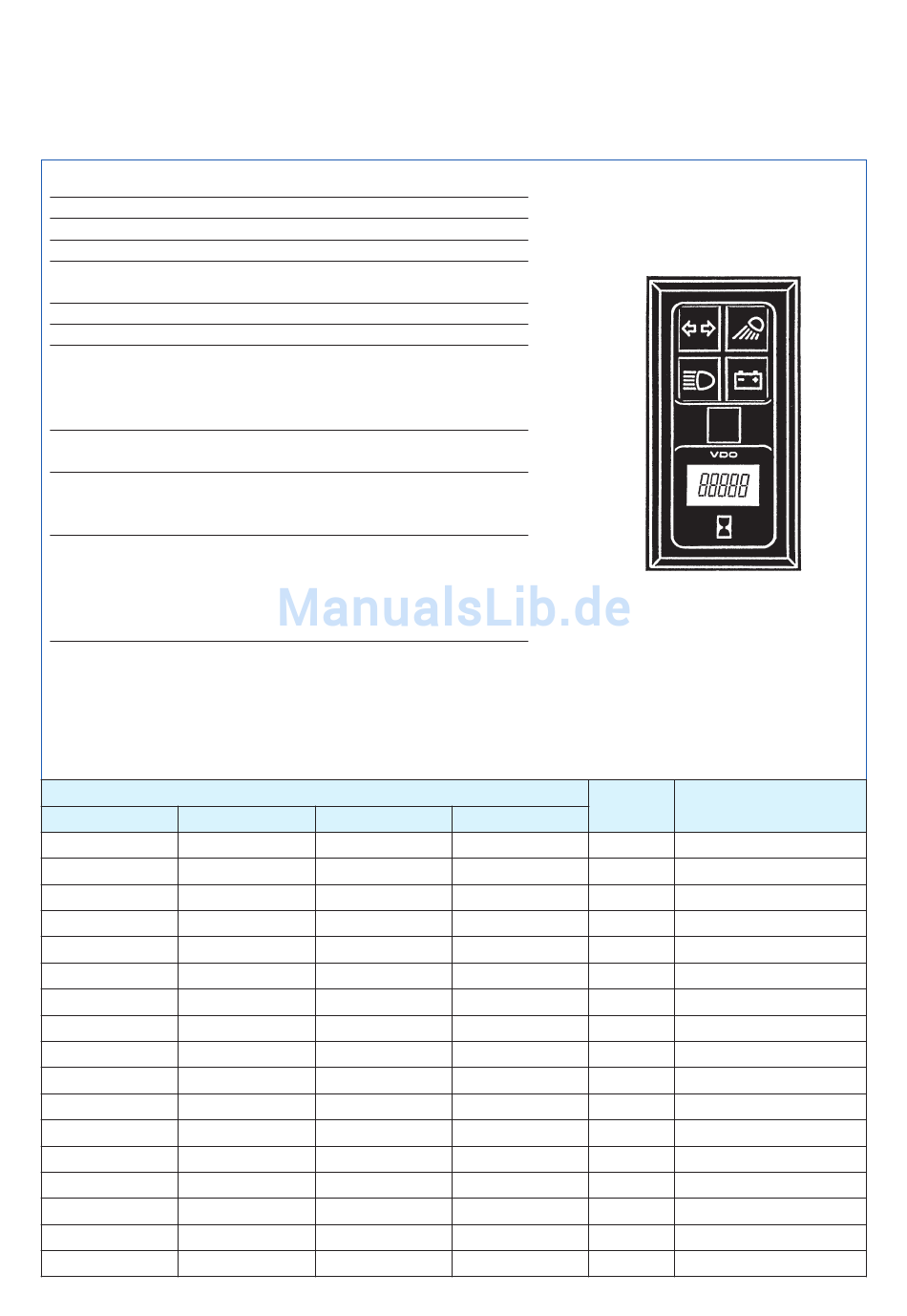

4.1 Kombi-Instrument, 2er-Gruppe, vertikal (KL + EBZ)
Nennspannung:
Abmaße, Steckerbelegung:
Betriebstemperatur:
Lagertemperatur:
Schutzart:
Nennlage:
Ausführung:
Gehäuse und Frontrahmen: schwarz
Deckglas:
2 Bügel:
Durchlichtbeleuchtung:
Symbolscheiben (KL):
Betriebsstundenzähler (EBZ):
Anzeigeart:
Anzeigebereich:
Symbolscheiben (Kl) 84-438-532-00..
Pos. 1
0031
0120
0120
0008
0132
0129
0003
TU00-0740-0000001
12 V oder 24 V
siehe Kapitel 3.1
– 25°C ... + 70°C
– 30°C ... + 70°C
(bis + 85°C max. 1 Std.)
IP 52 DIN 40 050 von vorne
NL 0 bs NL 90, DIN 16257
reflexionsgemindert
verzinkt u. chromatiert
5 Sockellampen: 12 V 1, 2 W
oder 24 V 1,2 W
weiß RAL 9010
(bei Warnung Farbfeld beleuchtet)
5stellige 7 Segment-
Flüssigkristallanzeige
0000.1 bis 9999.9 in 0,1
Std-Schritten (6 Min.) zählend
Pos. 2 Pos. 3
0004 0008
0030 0007
0030 0108
0009 0040
0032 0131
0008 0115
0009 0010
Kontrollleuchten + Betriebsstundenzähler
Pos. 4
0009
0015
0015
0098
0032
0130
0009
0107
1
3
Volt Bestell-Nr.
12 V 110-008-984-001G
24 V X10-110-984-001
24 V X10-110-984-002
12 V X10-110-984-003
12 V X10-110-984-004
24 V X10-110-984-005
24 V X10-110-984-006
2
4
4 - 2
