VDO modulcockpit II Produkthandbuch Seite 18

Technisches Produkthandbuch modulcockpit II
2. Bauteile

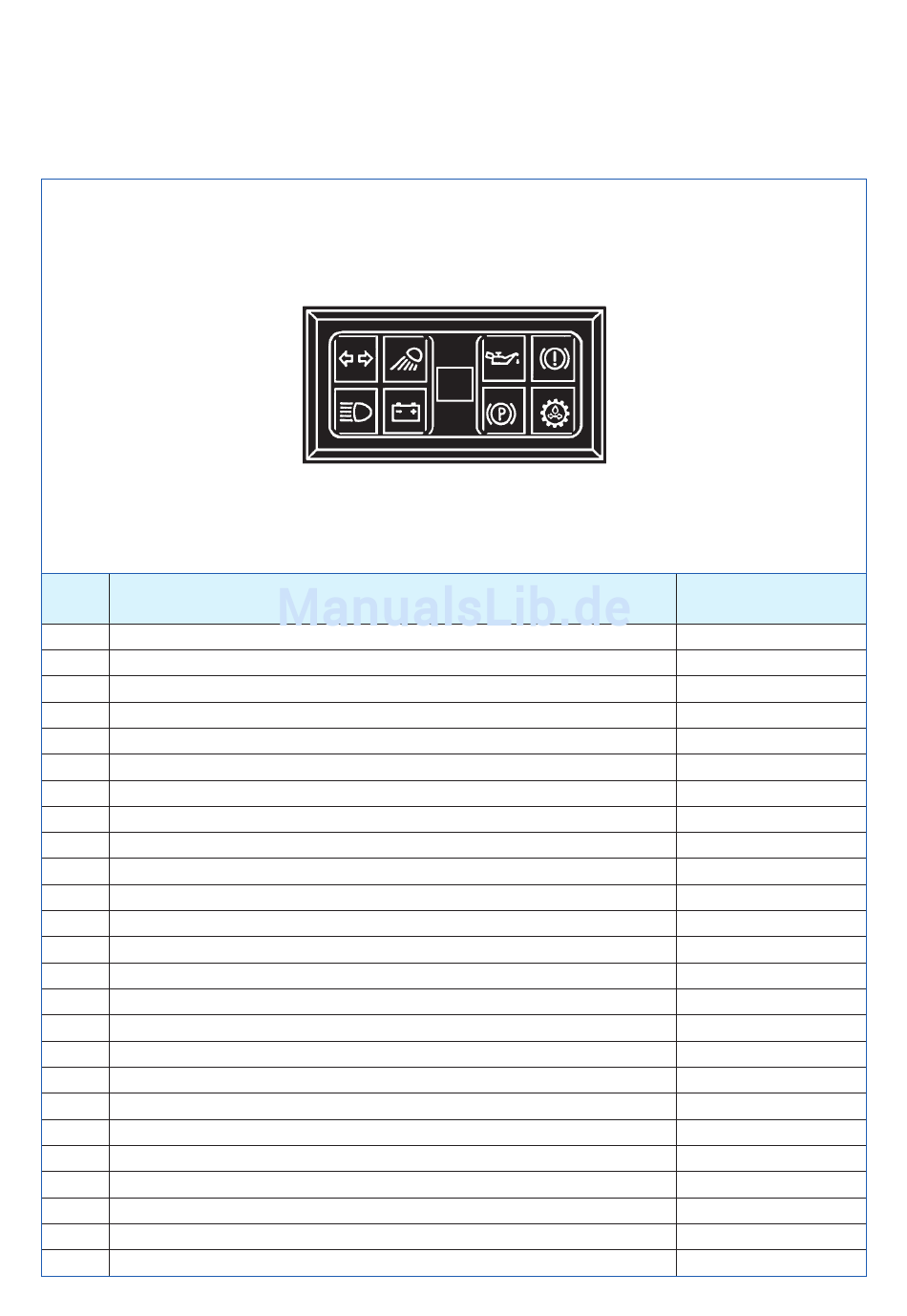

2.2 Kombi-Instrument, 2er-Gruppe, horizontal
(KL + KL)
Kontrollleuchten + Kontrollleuchten
Pos.
Benennung
Seite 2 - 2
1 Zus. Gehäuse
11 Streuscheibe, hell
Streuscheibe, dunkel
12 Symbolscheibe
13 Lichtführung
22 Zus. Leiterplatte 12 V / 24 V
32 Sechskantmutter M4 ISO 4032 (DIN 934)
33 Scheibe 3,2 DIN 433
34 Schraube, 43 mm
35 Bügel
36 Schraube, 25 mm
40 Sockellampe 12 V 1,2 W
Sockellampe 24 V 1,2 W
41 Steckerbuchse
45 Gehäuse, 8fach
TU00-0740-0000001
(KL)
Anzahl
0107
Bestell-Nr.
1x X11-395-000-029
2x X11-395-000-012
2x X11-395-000-059
8x (siehe Kapitel 2.7)
2x X11-395-000-010
1x X11-395-000-043
2x 4-077-003-1242
2x 4-033-005-1162
2x 21-974-018-1141
2x X11-395-000-009
4x X11-395-000-016
8x 92-171-005
8x 92-171-003
16x X11-000-014-005
2x X11-000-014-004
2 - 9
