VDO modulcockpit II Produkthandbuch Seite 32

Technisches Produkthandbuch modulcockpit II
2. Bauteile

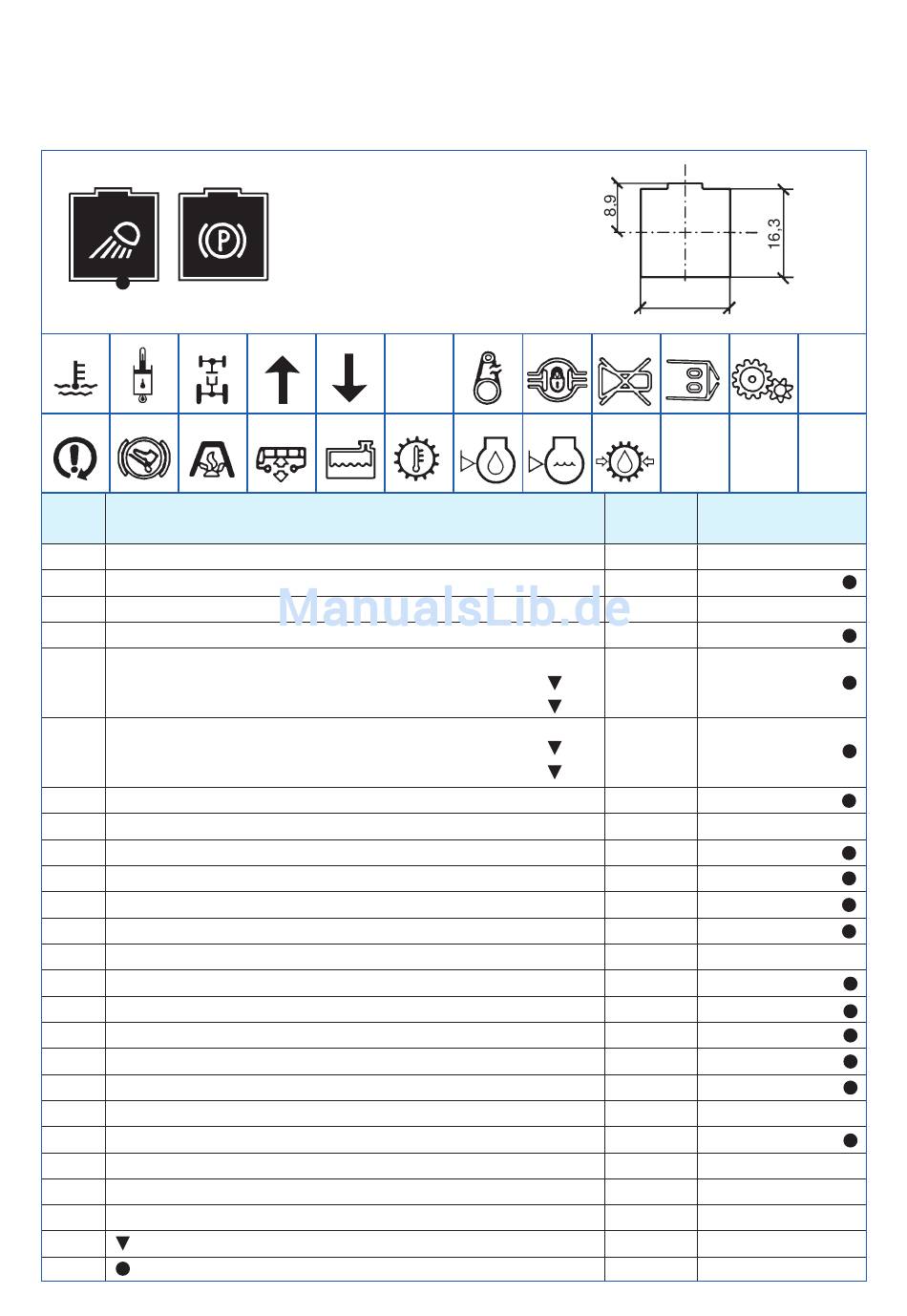

2.7 Symbolscheiben (KL)
40 42 45
95 96 100
Nr.
40 Wassertemperatur/Kühlmitteltemperatur
42 Hydraulik-Öltemperatur
45 Allradantrieb
Pfeil nach oben
46 auch verwendbar als Pfeil nach links
Pfeil nach unten
47 auch verwendbar als Pfeil nach links
75 Warnung bei Fehlfunktion
79 Keilriemen
80 Differentialsperre
82 Schaltverbot
83 Hecktür offen
84 Leerlauf
95 E-Gas Störung
96 Retarder
100 Zusatzwärme
102 ECAS Niveau
105 Kühlwassertemperatur
106 Getriebeöltemperatur
107 Motorölniveau
108 Kühlmittelstand
109 Getriebeöldruck
siehe Seite 2-25
Auslauf, lieferbar solange Lagerbestand
TU00-0740-0000001
Vorderseite: Symbol, weiß (RAL 9010)
Rückseite:
Sichtbereich: 14,5 x 14,5 mm
Werkstoff:
46 47
102 105
Bezeichnung
oder als Pfeil nach rechts
oder als Pfeil nach rechts
Farbfeld = amber, blau,
grün oder rot
PC-Folie
75 79 80
STOP
106 107 108
(Ersatz-Nr. 0120)
(kein Ersatz)
(horizontal)
(vertikal)
(vertikal)
(horizontal
(kein Ersatz)
(kein Ersatz)
(kein Ersatz)
0107
16,3
82 83 84
109
Farbe Bestell-Nr.
rot 84-438-532-0040
rot 84-438-532-0042
amber 84-438-532-0045
grün 84-438-532-0046
grün 84-438-532-0047
rot 84-438-532-0075
rot 84-438-532-0079
amber 84-438-532-0080
rot 84-438-532-0082
amber 84-438-532-0083
amber 84-438-532-0084
rot 84-438-532-0095
grün 84-438-532-0096
grün 84-438-532-0100
amber 84-438-532-0102
amber 84-438-532-0105
rot 84-438-532-0106
rot 84-438-532-0107
amber 84-438-532-0108
rot 84-438-532-0109
t = 0,42
2 - 23
