4. Festgelegte Instrumente
4.9 Elektronischer Drehzahlmesser mit Betriebsstundenzähler
Einstellung

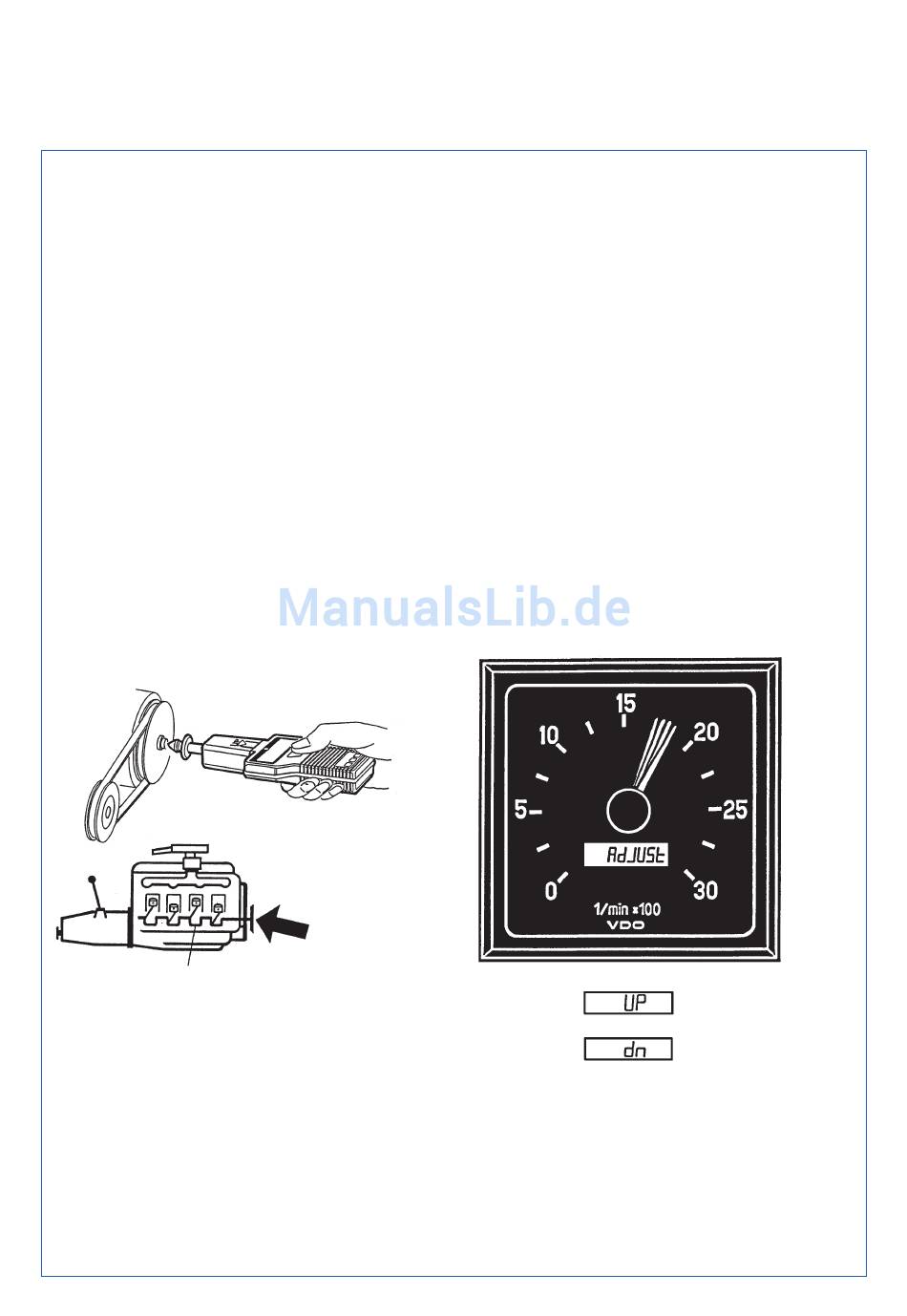

Funktion "AdJUSt" – Feinabstimmung der Drehzahlanzeige (Zeigerverstellung kontinuierlich)
Mit dieser Funktion ist die Feinabstimmung der Drehzahlanzeige nur zwischen 30% und 100% des Anzeige-
bereichs möglich. Mit Hilfe einer Referenzdrehzahlanzeige (Handdrehzahlmesser) wird die Drehzahlanzeige
verglichen.
Die Feinabstimmung mit zwei Personen durchführen. Eine Person für die Bedienung des Instruments und eine
für die Bedienung des Handdrehzahlmessers.
Abgriff der Drehzahl mit dem Handdrehzahlmesser an der Wellenachse der Kurbelwelle des Motors. Dabei be-
sonders vorsichtig hantieren! Tragen Sie keine weiten Kleidungsstücke!
Wenn die Funktion "AdJUSt" ausgewählt wurde, erscheint im Display im Wechsel die Anzeige "UP" oder "dn"
(up oder down).
Wird z.B. bei der Anzeige "UP" der Taster gedrückt und festgehalten, verändert sich der Zeigerausschlag nach
oben (analog bei der Anzeige "dn" nach unten). Die Veränderung des Zeigerausschlags ist anfänglich sehr
langsam. Dadurch ist eine sehr genaue Feinabstimmung möglich. Wird der Taster kurz losgelassen, wieder-
holt sich der Vorgang. Wird der Taster längere Zeit gedrückt, beschleunigt sich die Geschwindigkeit des Zei-
gerausschlags. Wenn die Feinabstimmung mit der Referenzdrehzahlanzeige übereinstimmt den Taster loslas-
sen. Die Anzeige im Display wechselt anschließend auf die Betriebsstundenzählung. Die Feinabstimmung ist
abgeschlossen.
Kurbelwelle
