VDO modulcockpit II Produkthandbuch Seite 72

VDO cockpit vision, VDO cockpit international, VDO modulcockpit II
Bedienungsanleitung für elektronischen Tachometer

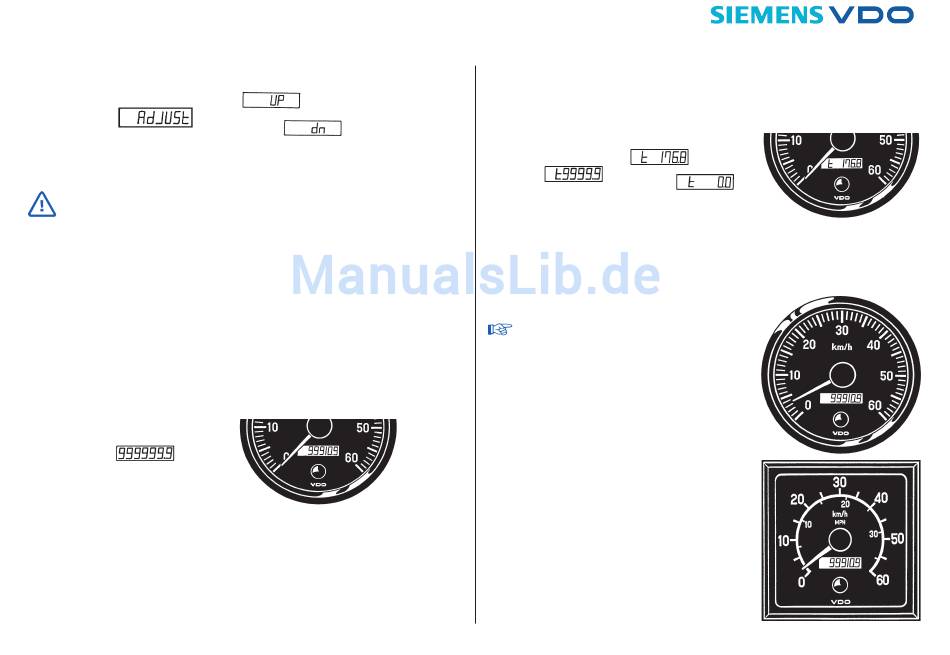

1.4 Funktion "Adjust"
Wenn die Funktion "AdJUSt" ausgewählt wurde, erscheint nach ca. 3 Sekunden im Display im
Wechsel die Anzeige "UP" oder "dn" (up oder down).
Funktion nur auf dem Rollenprüfstand ausführen! Die Feineinstellung ist nur zwischen
30 % und 100 % des Anzeigebereiches möglich.
Während der Feineinstellung erfolgt keine Wegstreckenzählung!
Wird z.B. bei der Anzeige "UP" der Taster gedrückt und festgehalten, verändert sich der Zeigeraus-
schlag nach oben (analog bei der Anzeige "dn" nach unten). Die Veränderung des Zeigerausschlags ist
anfänglich sehr langsam. Dadurch ist eine sehr genaue Feinabstimmung möglich. Wird der Taster kurz
losgelassen, wiederholt sich der Vorgang. Wird der Taster längere Zeit gedrückt, beschleunigt sich die
Geschwindigkeit des Zeigerausschlags. Wenn die Feinabstimmung mit der Referenzgeschwindigkeit
übereinstimmt, den Taster loslassen. Nach ca. 1 Minute erscheint im Display die Anzeige Gesamtweg-
oder Teilstrecke. Die Feinabstimmung ist abgeschlossen.
Wenn während der Feinabstimmung die Anzeige blinkt, liegt ein Eingabefehler der Wegimpulszahl
(Funktion "PULSE") vor. Die Wegimpulszahl liegt entweder unter 500 oder über 399990.
Neukalibrierung in Funktion "PULSE" vornehmen.
2. Bedienung
max.
Durch kurzes Drücken des Tasters erscheint auf dem Display wechselweise die Anzeige Gesamtweg-
strecke (z.B. 99910.9) oder Teilstrecke (z. B. t 176.8).
Die Funktion Gesamtwegstrecke zählt die zurückgelegten Kilometer oder Meilen bis max. 999999.9.
Die Anzeige ist nicht rückstellbar.
TU00-0755-0010501
Die Funktion Teilstrecke zählt die zurückgelegten Kilometer oder Meilen bis "t9999.9".
Durch Drücken des Tasters (ca. 2 Sekunden lang) wird die Anzeige auf "t0.0" gesetzt.
Wenn die Anzeige im Display Gesamtwegstrecke anzeigt wird durch ein ca. 2 Seckunden langes
Drücken des Tasters die Teilstrecke ebenfalls auf "t0.0" gesetzt.
max.
Die Teil- und Gesamtwegstrecke bleibt nach dem Abschalten der Betriebspannung gespeichert.
3. Anzeige der Geschwindigkeit
Hinweis:
Beim Ausschalten der Zündung bleibt der Zeiger
auf der Geschwindigkeit stehen, die das Fahr-
zeug in diesem Augenblick hatte.
Erst wenn die Zündung wieder eingeschaltet wird
(ohne den Motor zu starten) fährt der Zeiger auf
null zurück.
01.2007 (1-2) 2
